기사실기 - 졍격전압 / 공칭전압 질문입니다.

[이제시작]

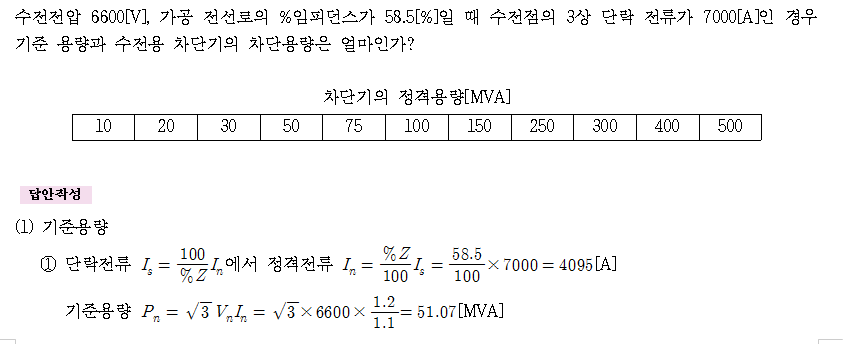

Vn 을 수전전압 6600 에 1.2/1.1을 곱하는 이유가 궁금합니다.

공칭전압과 정격전압이 구분이 되지 않습니다.

[바보개미]

6600 공칭전압 입니다

[봉봉]

1.선로에서는 공칭전압=정격전압의 개념으로 접근이 가능하나 2. 차단기에서 만큼은 공칭전압과 정격전압을 구분 하는 것 같습니다. 그래서 선로의 선간전압을 공칭전압이라 하면 차단기에서 언급하는 정격전압은 "공칭전압*1.2/1.1"로 계산해서 풀이 하는 것 같습니다. 이경우도 2.2kv, 3.3kv, 22kv이하까지만 적용되고 22.9kv(25.8) , 154kv(170)등의 정격전압은 괄호의 숫자를 암기 하셔야 될 것 같습니다...이상 허접한 답변입니다...

[miracle]

정격전압 = 공칭전압 * 1.2/1.1 (일부예외)
차단용량 = 루트3 * 정격전압 * 차단전류
단락용량 = 루트3 * 공칭전압 * 차단전류
