[전기기기]유도전동기 토크 전압 관계

[우왕우왕]

항상 명쾌한 답변 감사드립다!

유도전동기에서

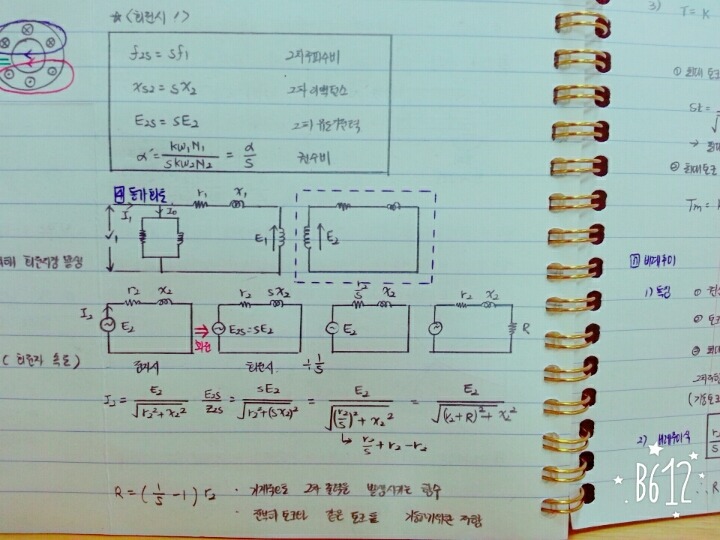

첫번째 사진,

토크 2차출력 2차유기기전력이 비례 맞죠?

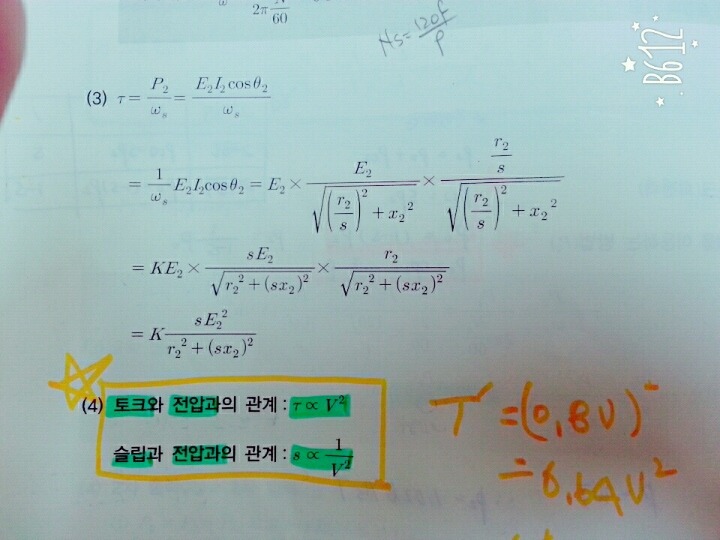

2번째 사진,

공식에서 토크는 V의제곱에 비례 ,
슬립은 V의 제곱의 역수에 비례 한다고 볼수있는데요
.. 😯

E2=V라고 보는건가요? 그래서 토크는 V의제곱에 비례 ,
슬립은 V의 제곱의 역수에 비례가 나오는건가요?

연결고리가 끊긴거같아요ㅠ

만약에 E2=V라면 굳이 저렇게 표현을 왜하나용?ㅠ

그냥 토크는 E2의 제곱에 비례 이렇게하면 헷갈리지도 않을텐데 V라하면 공급전압이라는 느낌이 커서ㅠㅠ

마지막 사진, 원래는 토크가 E2의 제곱에 비례하는데 최대토크에 도달하면 E2에 비례 한다라고 생각하면 되는거죠? 맞죠?

부족한 질문에도 항상 친절히 답변해주셔서 넘 감사합니다..전기전공이 아니라서 기본적이 것조차 힘든거 같아요..

[사시랑이]

안녕하세요...답변드립니다.

입력전압 V가 두배가 되면, 똑같은 조건이라면 E2도 두배가 됩니다.

똑같은 회전수라면, 슬립도 같으며,

따라서 E2 = sE1에서 슬립이 같으므로 E2도 E1에 비례해서 증가하게 됩니다.
