전기기기 단권변압기 출력 단자 전압 문제

[사무엘전기]

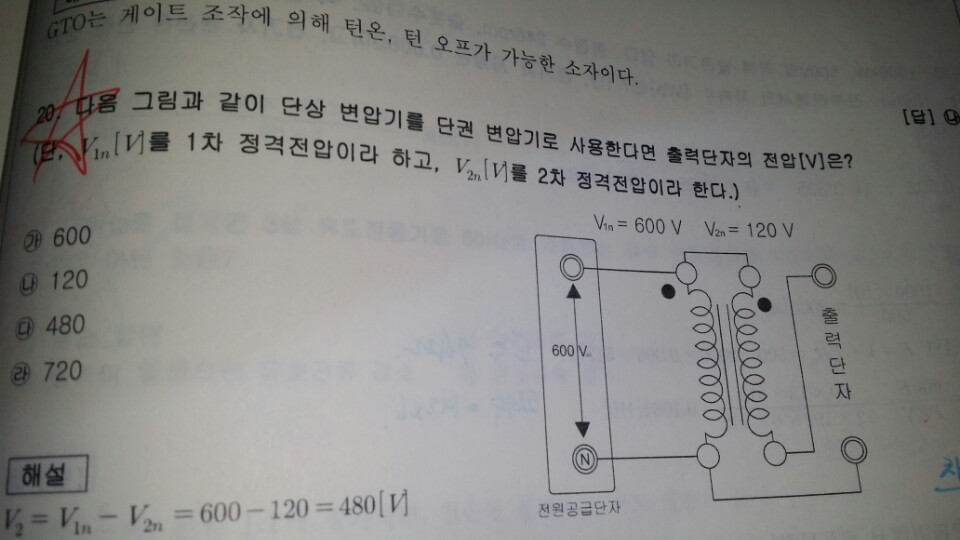

이론 공부할 때 이 그림 보고 병렬에 위쪽에 점 2개가 있으니 병렬 가동이라 생각했는데

원장님께서 문제 풀어 주실 때 보니깐 그냥 차동이니깐 빼면 된다고 하시던데, 일단은 그렇게 외울 생각인데

혹시나 시험 때 응용이나 유형이 좀 바뀌어서 나오면 올바르게 못 풀것 같아서 ...

[사시랑이]

안녕하세요..답변드립니다.

오른쪽에 있는 출력단자를 위로 올려보시면,

다음과 같은 차동접속 그림이 그려집니다.

첨부파일을 참고해 주시기 바랍니다.
