과년도 2015년 3회차 전기기기 부분 질문있습니다.

[어리버리벗어날거야]

이 문제 좀 이해가 되지 않습니다 ㅜ

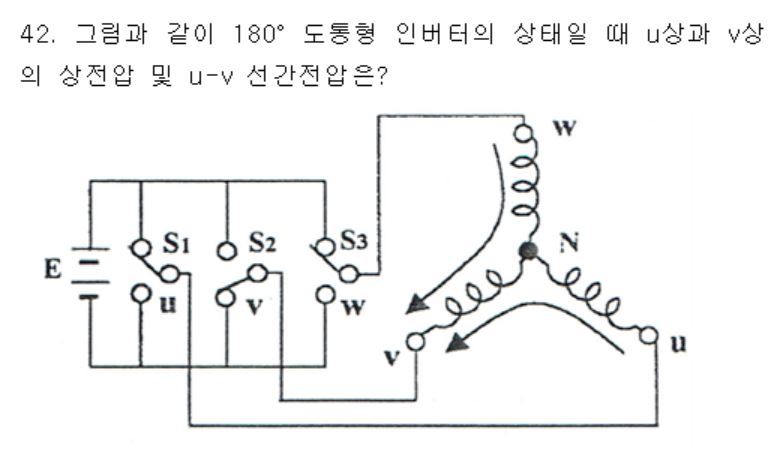

1. 180도 도통형 인버터의 상태라는 것이 어떤 것을 의미합니까?

2.

동영상 풀이를 들으면서

u = E, w = E, v = 0 인것은 이해했는데,

갑자기 중성점이 0인것을 고려했을 때, 값이 (1/3)E , (-2/3)E 로 바뀌는게 이해되지 않아요 ㅜㅜ

조금만 도와주세요 ㅜㅜ

[사시랑이]

안녕하세요...답변드립니다.

그림상에서 v점의 전위는 0이고, w, u점의 전위는 E가 되지만,

중성점 n점의 전위는 0V이므로 uv 사이의 전위가 E인것을 유지한채, N점의 전위가 OV가 되기 위해서는

v지점의 전위는 0V보다 더 낮은 전압이 되어야 합니다.

따라서 u점이 1/3E, v지점이 -2/3E, w점이 1/3E가 되어야 위 조건을 만족하게 됩니다.

그림상에서 E는 uv, wv의 선간전압이 되며,

전류가 u에서 v로, w에서 v로 흐르고 있기 때문입니다.

[어리버리벗어날거야]

감사합니다!
