[전기기기]정격전압 단자전압 무부하 전압 용어 혼돈

[ljr9211]

1장에 직류기 부분에서는 공식과 함께 각용어들이 어떤 상황일때 발생하는 전압인지 알려주셨는데 2장부터는 동영상에 그런 말씀이 없으셔서 너무 헷갈립니다.
2장에 나오는 전압 변동률에서 무부하 전압은 어떤 상황에서 어디로부터 나온 전압인지 정격전압과 단자전압의 차이는 정확히 무엇인지 2장부터 그런 설명이 없으시고 3장에서는 더욱 더 헷갈려서 문제를 풀 수가 없네요...
정확한 설명 부탁드립니다..
등가회로와 같이 설명해주시면 더 감사드리겠습니다. 전기기기 파트는 암기도 중요하지만 이해를 기반으로 암기해야 하는데 이해가 안가니 문제를 보고 풀 수가 없습니다ㅠㅠ

[ljr9211]

[ljr9211]

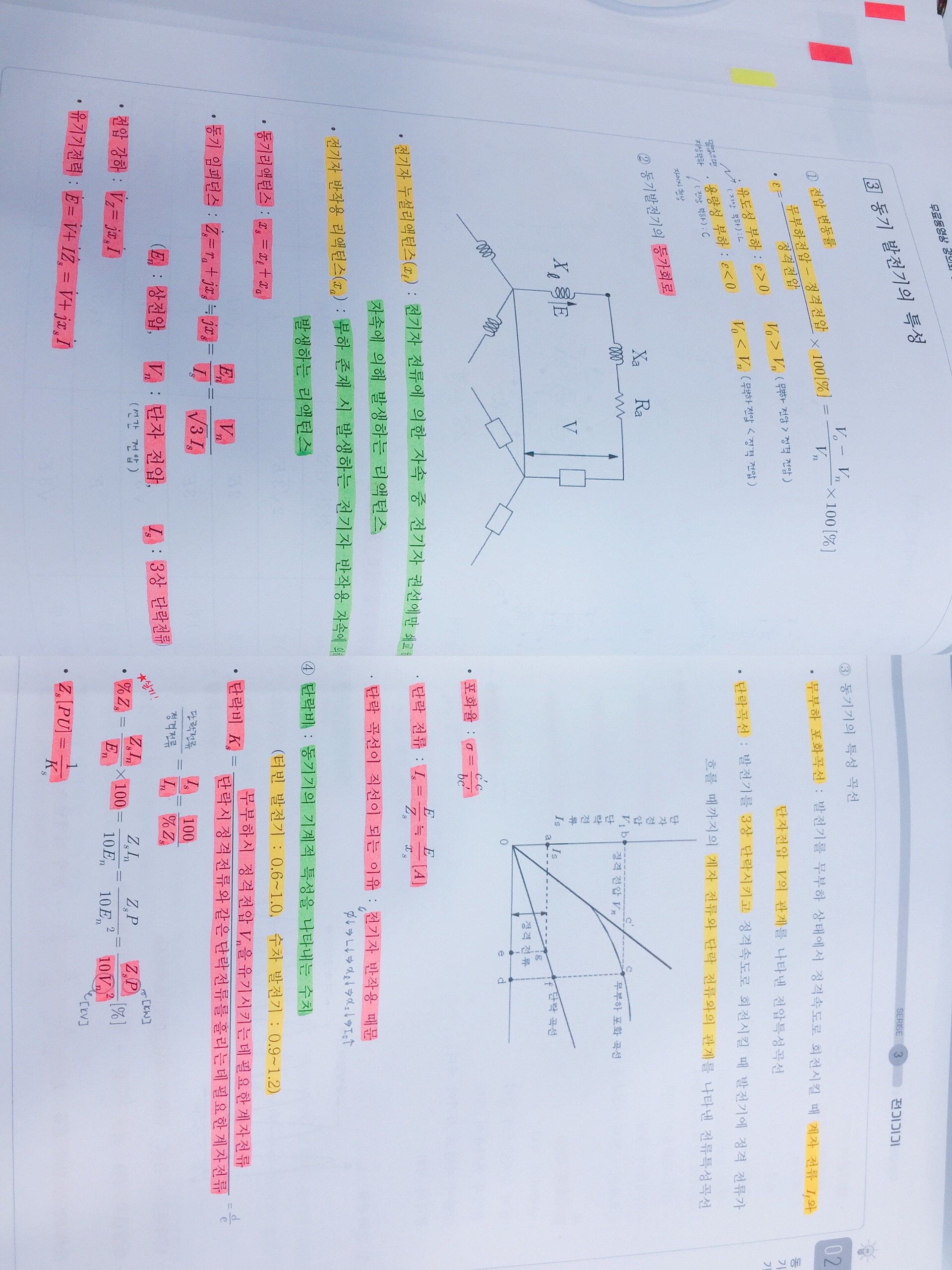

그럼 위에 문제와 이문제가 모순이 있는거 아닌가요??
12번 문제에서는 유기기전력을 상전압으로 보고 단자전압을 구할시 루트3을 곱하는데
47번 문제에 나와 있는 유기기전력에 루트3을 곱하면 단자전압이 나오지 않습니다.

[kllandy]

12번은 루트3이 좌항으로 넘어가면 V/루트3=E로 스캔해주신 공식이랑 맞는데요. 그리고 3상모터 연결하면 공칭
전압기준으로 380V 상끼리 묶습니다. 그래서 실제부하에 연결된 단자전압을 선간전압으로 나타냈다고 봐야 될듯합니다.

[kllandy]

47번문제 3상 전체 출력을 물어봤으니까.. 한상의 출력 곱하기 3한거네요.

[ljr9211]

정말 감사합니다~~
