저항도 +, - 가 있나요

[투핸드]

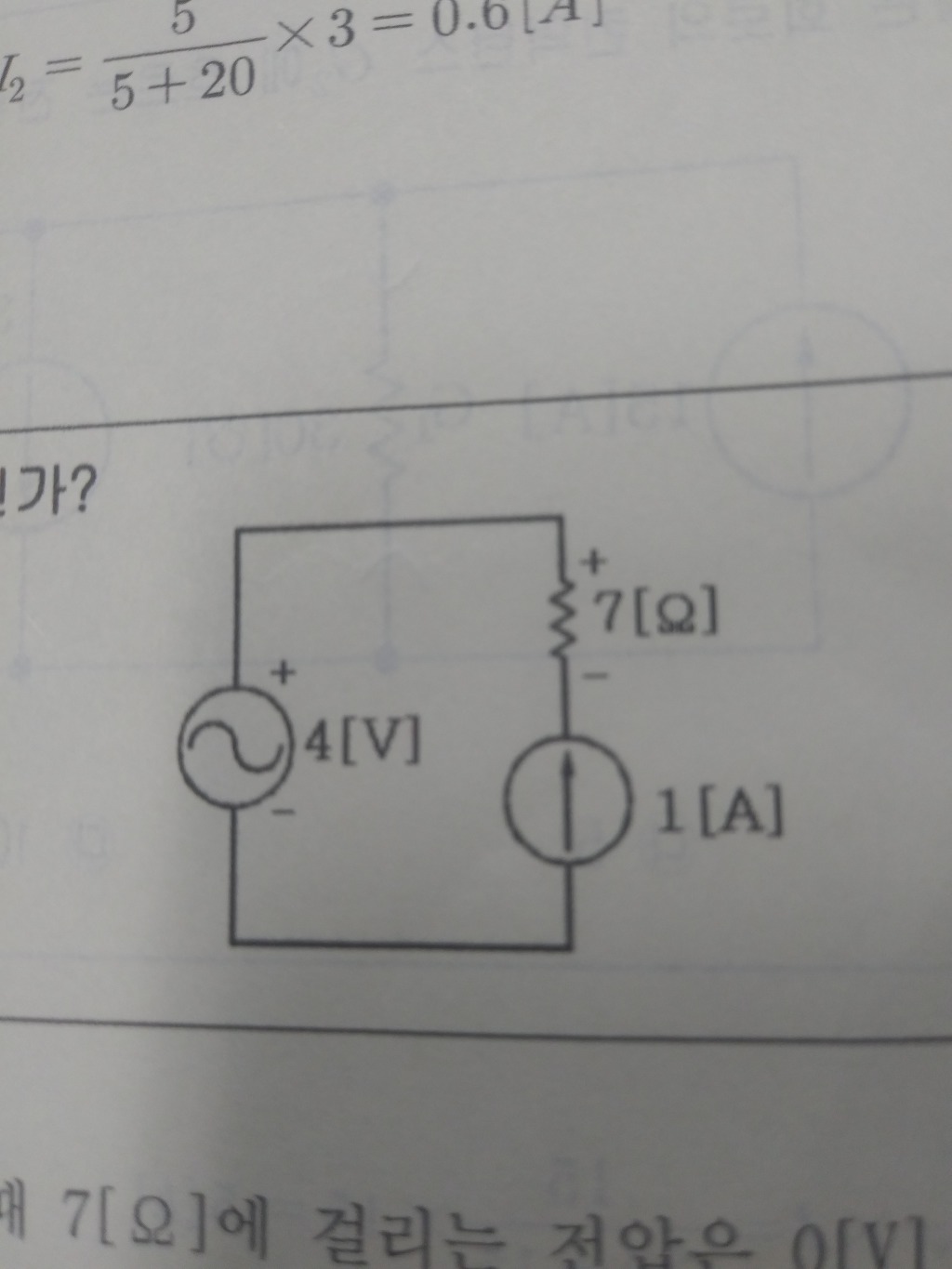

전압원을 단락시킨 경우, 전류원은 화살표방향이 + 이고 그대로 진행하면 저항의 - 로 흐르고 저항의 +로 나와서

다시 전류원의 - 로 들어가니 방향이 맞는 것 같은데 ?  저항의 극성이 반대라서 전압이 -7V가 걸린다고 하니 이해가 안되네요.

저항도 극성이 있나요?  극성이 있다고해도 방향은  +  -, +  -  맞는 것 같은데? 제가 뭘 모르나요?

[투핸드]

그림에서 전류원이 흐르는 방향과 저항 방향이 맞지 않나요?

[새옹지마윤]

부하(저항)에 걸리는 전압의 극성을 표기한거죠~~

[인천사람]

수동소자 표기법이죠.

[투핸드]

그림에서 전류원이 흐르는 방향과 저항 방향이 맞지 않나요?

[찰리8]

그러니깐 전류원에 의해서 저항에 걸리는 전압이 마이너스(-) 값이 되죠. 전압원 쪽의 저항 딘자 전압이 높을 때 + 값 이라고 표시 하기로 했는데, 실제 전류원에 의해서 저항에 나타나는 전압은, 전류원 쪽 단자 전압이 전압원 단자 쪽 보다 높으므로 마이너스 값으로 표시됩니다.
