[회로이론]이런거 합성저항 구하는 방법좀 가르쳐주세요 ㅠㅠ

[Showbiz]

데브낭 정리 하는 중인데요

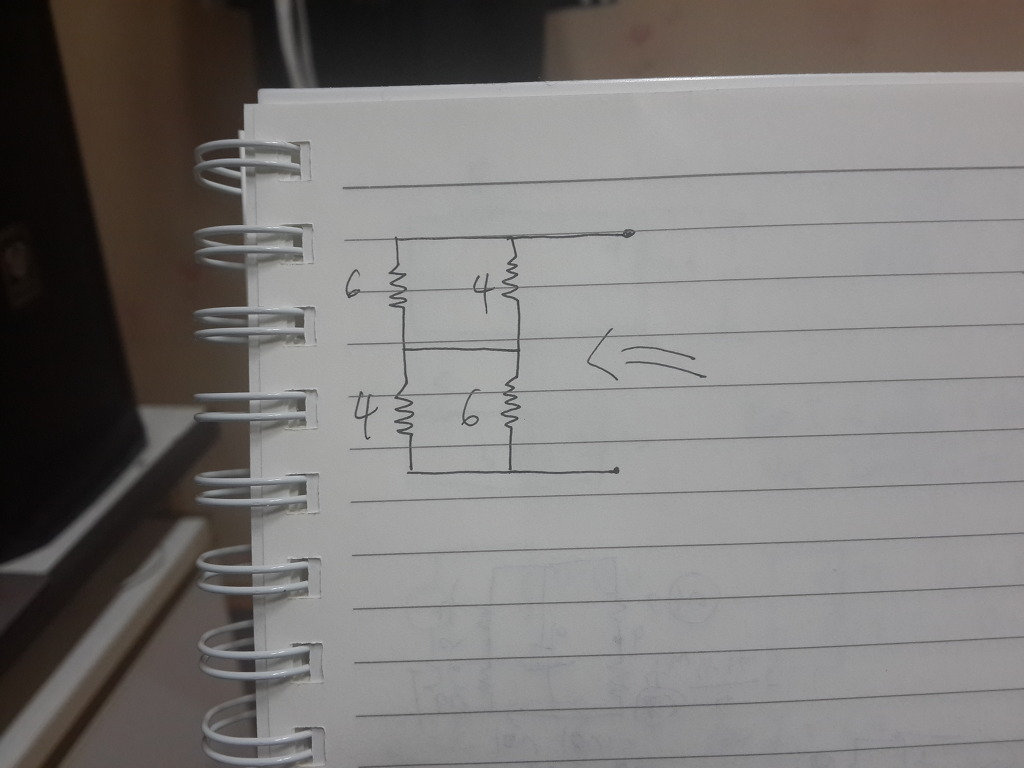

화살표대로 본 방향의 합성 저항을 어떻게 구해야하죠?;; 저건 직렬인지 병렬인지 모르겠어요 ㅠㅠ

중간에 그어져있는 선을 무시해서 직렬 합성 10씩 두개를 병렬로 5옴이 되는건가요 ㅠㅠ...

[Showbiz]

감사합니다...

그냥 외워야 겠네요 이해는 안되용 ...

저런회로 왠만해선 안나오죠?. ..

[능력짜]

Showbiz 답변드립니다..

회로의 모양으로 보아, 지그재그회로문제 같은데요..

해당문제를 사진으로 올려주시면 보다 상세히

답변드리겠습니다.. 테브난의 정리를 이용해서 명쾌히 답변드리겠습니다..

[Showbiz]

능력짜 네 매번 감사합니다

그게 제가 저 문제자체는 풀수 있는데 저 이상하게 생긴 회로의 합성저항 구하기만 모르겠어요 ㅠ

말씀드리자면 저 중간에 그어져 있는 전선에 전압원이 있었고 테브낭저항을 구하기 위해서 단락 시켜놓은 상태입니다

이제 화살표 방향으로 본 저항을 구하면 되는데 저런 회로를 접해본 적이없어서 합성저항 구하는 방법을 도저히 모르겠네요

말씀하신대로 최종인 원장님도 두개의 병렬을 구한후 직렬로 더하기 하셨는데

저기서 어느 부분이 병렬이고 어느부분이 직렬인지 이해가 안됩니다 ㅠㅠ..

[능력짜]

Showbiz "바라본다"라고 하는 것은 전류를 "흘려본다" 라는 개념으로 이해하시면 좋습니다.

즉 전류가 가는 경로가 한가지라면 직렬, 갈래로 나누어진다면 병렬이라고 할 수 있습니다.

실질 위쪽에서부터 출발을 시켜보면 6옴과 4옴으로 갈래가 나뉘어지기에, 6옴과 4옴은

병렬관계임을 알 수 있습니다. 이후 중간연결된 선에 의해 한 가지로 경로로 모이니, 이것은

직렬연결이 되는 것이지요.. 이렇게 이해해주시면 됩니다.

[Showbiz]

능력짜 그런거군요..

감사합니다 ㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠㅠ
