안녕하세요!
항상 친절한 답변 넘넘 감사합니다!
소호 리액터 접지는 LC의 병렬공진을 이용하여 지락전류를 최소화합니다.
하지만 잔류전압이 발생하면 LC가 직렬공진하는데...
잔류전압이 흐를때 3상 4선식 소호리액터접지의 등가회로가 궁금합니다!

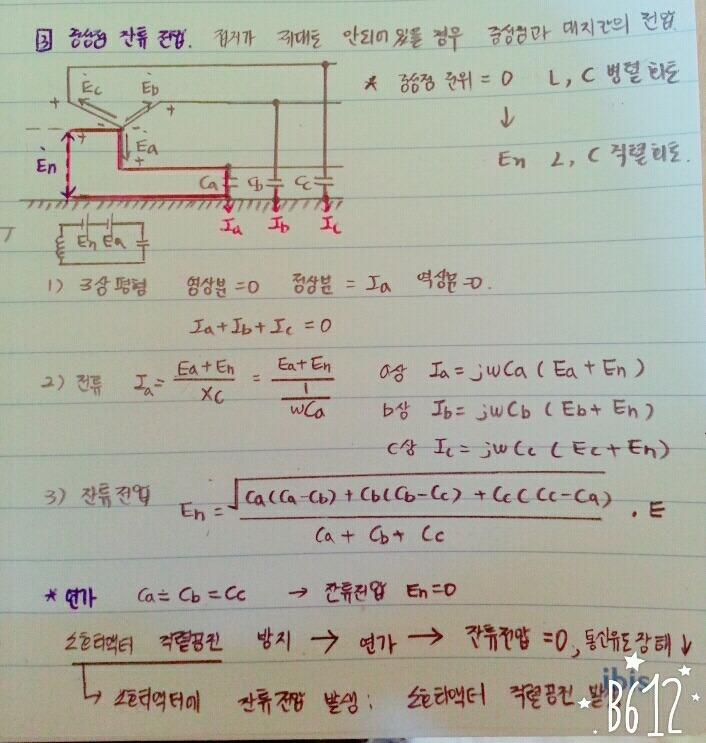

아래에 3상 4선식 그림 밑에 그린것처럼 직렬이 된다는거죠?
또한 잔류전압이 흐를때 연가를 해주게되면 중성점 전위가 0으로 되서 다시 LC가 병렬연결처럼 되는거죠?
다음검색
댓글
댓글 리스트-
작성자사시랑이 작성시간 15.09.14 안녕하세요...답변드립니다.
말씀하신 것처럼 소호 리액터 접지는 LC 병렬공진을 이용한 것입니다.
잔류 전압이 존재할 경우 그림처럼 그려줄수 있습니다.
다만, 소호 리액터 접지에서 직렬공진은 단선사고일 경우 고려를 많이 합니다.
부하가 단선 사고가 나면 직렬공진으로 임피던스가 최소가 되어 이상전압이 최대가 됩니다.
연가시 선로정수가 평형되어 잔류전압이 0이 되는 것도 맞습니다. -
답댓글 작성자우왕우왕 작성자 본인 여부 작성자 작성시간 15.09.14 굳굳 넘넘 감사합니닷!
