[전기기기]총 3가지의 질문이 있습니다.(분권발전기 특징, 수하특성, 전기자반작용)

[셜록이]

<첫번째 질문>

기기 4강 p.13 분권발전기 특징 中 '운전중 서서히 단락하면 처음에는 큰 전류가 흐르나 종래에는 소전류가 흐른다.'

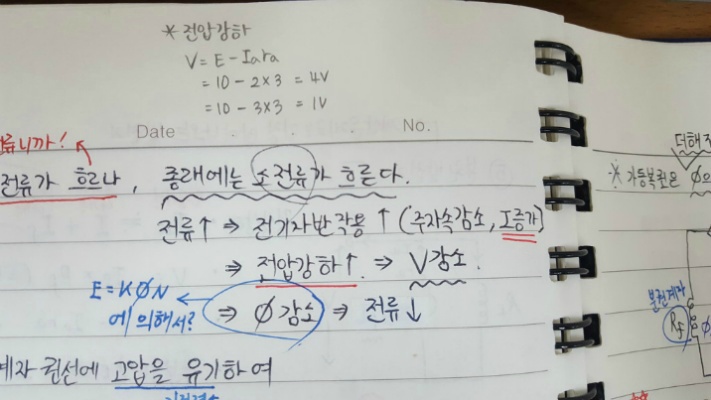

이 부분에서 소전류가 흐르는 이유에 대해서 아래 사진과 같이 원장님께서 설명해주셨습니다.

여기서 자속이 감소하는 이유를 잘 모르겠습니다. 사진과 같이 제가 생각한 유도기전력 공식으로 인해 자속이 감소하는 것이 맞는지 궁금합니다.

<두번째 질문>

그리고 기기 5강 p.15 차동 복권 中 수하특성 에서 '부하 증가 시 단자전압이 현저하게 강하되면서 부하전류가 급격히 감소되어 전류가 일정해진다.' 라고 되어있는데, 여기서 왜 부하전류가 감소되는지, 또 전류가 왜 일정해지는 모르겠습니다..

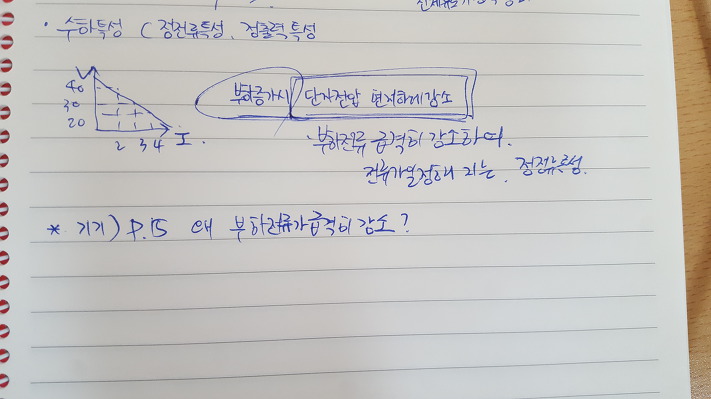

위 사진에 있는 수하특성 그림을 통해 '부하(=전류) 증가 시 단자전압이 현저하게 강하된다.'는 말은 이해가 갑니다. 다만, 부하전류가 왜 감소하는지. 전류가 왜 일정해지는지 이해가 잘 안됩니다..

<세번째 질문>

마지막으로 한 가지 질문이 더 있습니다. 기기 5강에서 원장님께서 수하특성을 설명하시면서 마지막 코멘트에 '전기자반작용이 없어지면 전류가 또 증가한다.'고 하셨는데 맨 위에 올려놓은 사진에 있는 소전류가 흐르게 되는 과정을 참고하여 이해하면 되는지 궁금합니다..(설명과 반대로 전기자반작용이 없어지면 -> (전기자?)전류 감소 -> 전압강하 감소 -> 단자전압 증가 -> 자속 증가 -> 종래에는 전류 증가)

[사시랑이]

안녕하세요...답변드립니다.

1. 맞습니다.


2. 부하가 증가하면 전류가 증가하고, 전류가 증가하면 전압강하가 증가하여 전압이 감소하게 됩니다.

전압이 감소하면 옴의 법칙에 따라 다시 전류가 감소하게 되어 처음과 같아집니다.

3. 맞습니다...

[셜록이]

아ㅎㅎ 이해되었습니다 원장님 감사합니다!!
