[회로이론]회로이론 질문입니다 ㅠㅜ

[9006]

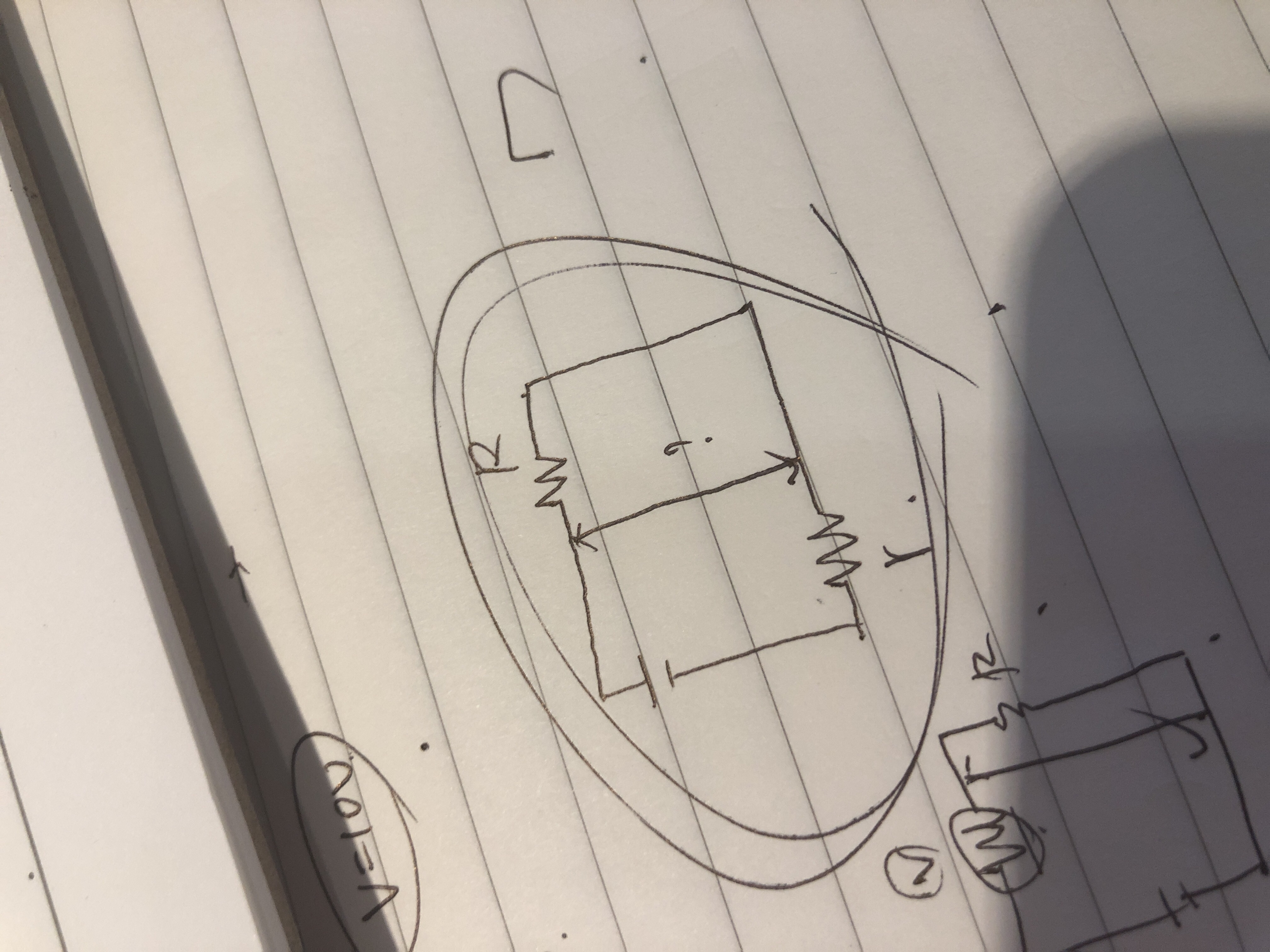

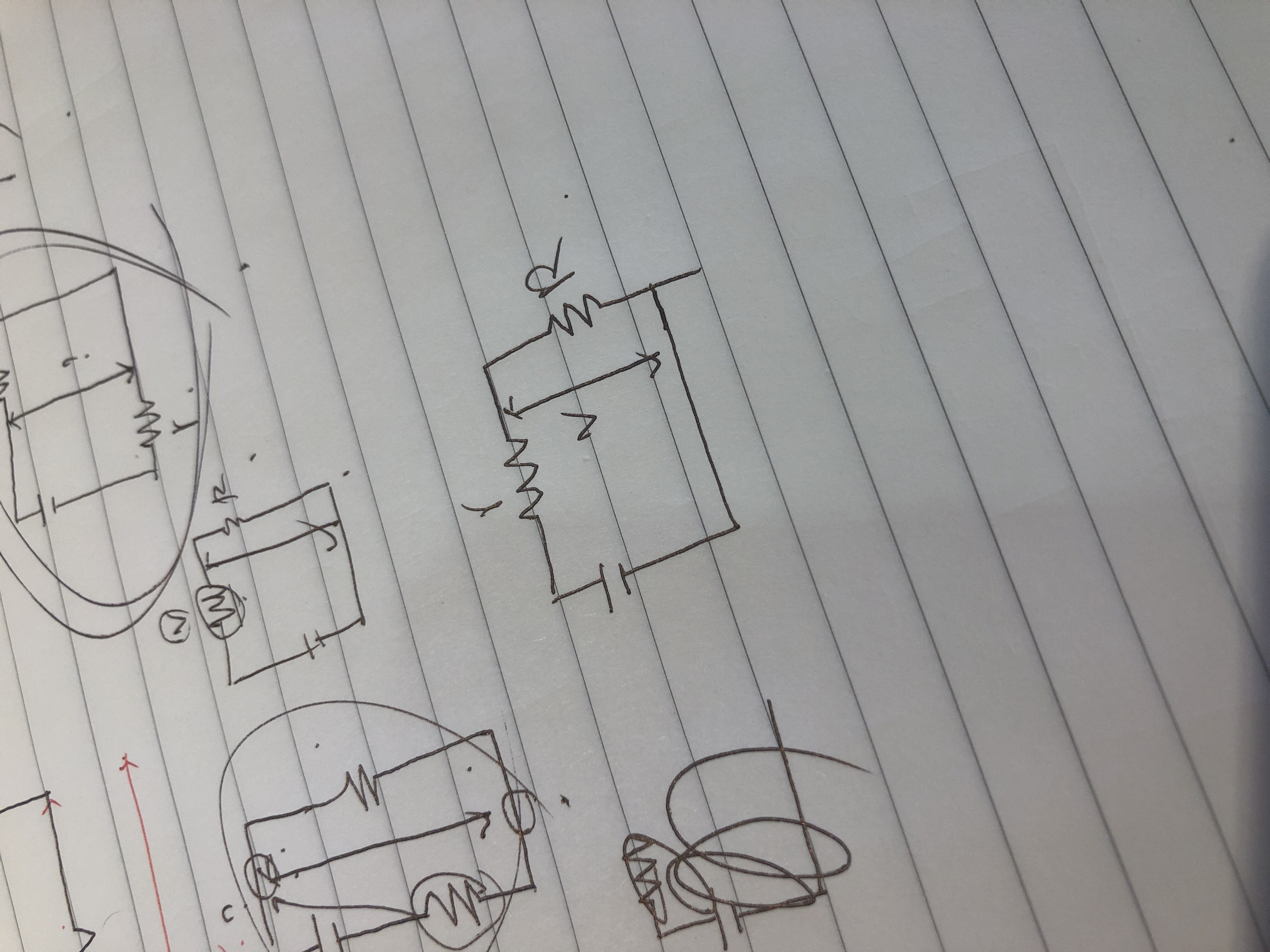

영상에서는 2번사진으로 바꿔서 그리던데
3번 사진이 맞지않나요
R에서 전압강하가 이뤄지고 r에서는 이뤄지지않은 상태라
E= V+IR아닌가요
헷갈리네요 ㅠㅜ 두바퀴째인데도

[brea_the87]

V는 R의 전압 강하입니다. E는 R에 걸린 전압강하 + r에 걸린 전압 강하이므로, E=V+Ixr 따라서 정리하면 E-V=Ixr 입니다. 여기까지 설명 드리면 될까요?

[성기혁]

어차피 흐르는 전류가 같기때문에 2번사진과 3번사진은 같습니다. 그리고 저항에 전위차가 생기는지는 전류가 흐르는 것을 확인하면 됩니다. 여기서 R과 r에 흐르는 전류가 모두 같기 때문에, 폐회로에서 키르히호프의 전압법칙에 의해 E = V(=IR) + Ir입니다. V 가 저항 R의 전위차를 의미하기 때문에 V = IR이 되는 것을 찾으시면 정답을 찾으실 수 있습니다.
