[전력공학]이상전압의 진행파 질문.

[영민12]

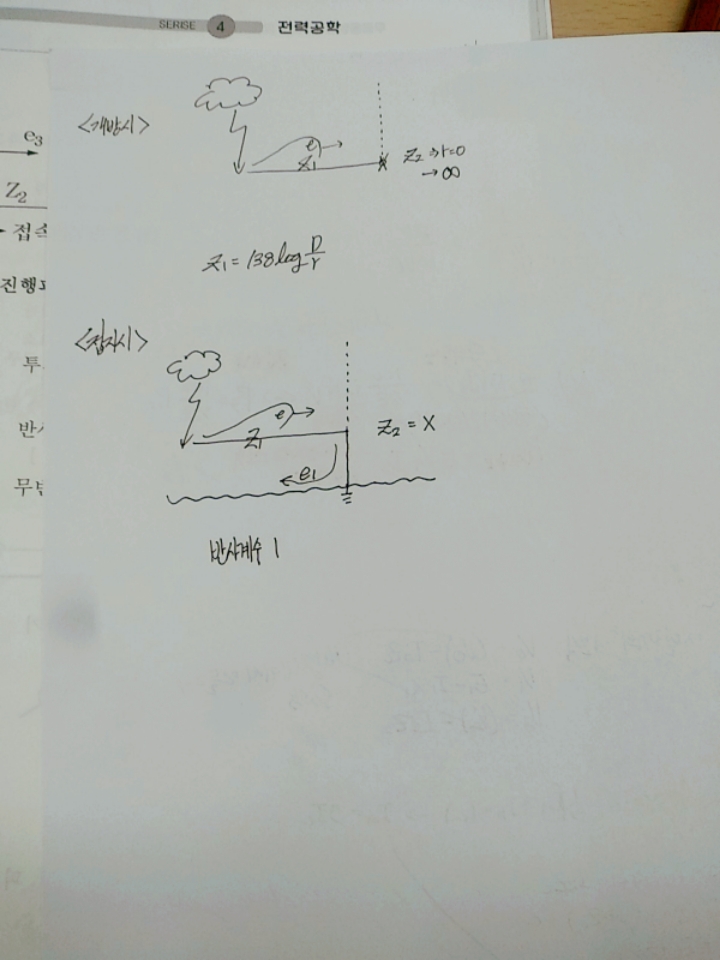

종단이 개방시에는 선로가 없으니까 파동임피던스가 무한대에 수렴하고

1. 접지시에는 (그림을 잘못그렸습니다 아래 대지가 아니라 전선b라고 하겠습니다.) 이상전압이 전선을타고 전선 b로 가니까 굳이 경계면을 생각한다면 반사파가 방향만 바뀐다 라고 생각하면 되나요?

2. 그리고 129p에는 이상전압파에따른 투과파와 반사파가 나왔는대요.. 자기학에서는 전계 및 자계의 투과파와 반사파를 배웠습니다... 그 중에서 위 공식은 전계가 경계면에서 생기는 투과파와 반사파 같습니다.. 혹시 전계와 이상전압간의 상관관계가 있나요..?

[시나브로^^]

질문1.
반사파라면 원래 진입된 방향으로 되돌아가는 것을 의미합니다.
Z2=0 이라면 반사파계수가 -1 이 되며 되지를 통한 방전을 의미합니다.
즉, 소멸을 의미합니다.

질문2.
전계및 자계도 파동이고, 이상전압 또한 파동입니다.
동일 개념으로 이해하셔도 되겠습니다.
전계 및 자계의 경우 어떤 공간상에서의 투과/반사가 될 것이고,
이상전압의 경우 도체에서의 투과/반사라고 이해하셔도 될듯 합니다.

[영민12]

아하 이해 했습니다. 감사합니다( _ _)
