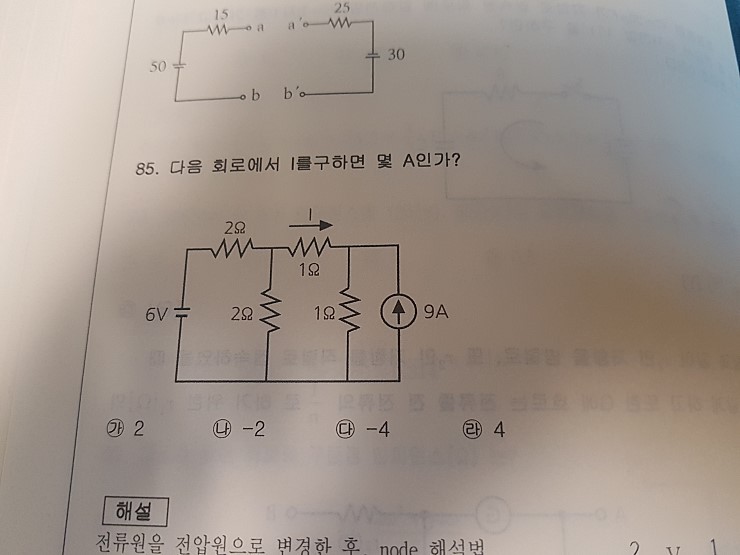

아직까지도 저항 계산을 이해못하고 있네요... 2옴끼리 병렬 관계이고 1옴끼리 병렬 관계 아닌가요? 전류원 전압원 나눠서 계산해봤는데 답이 안나오네요 답변 좀 부탁드립니다.
다음검색
댓글
댓글 리스트-
작성자전기 자격증 작성시간 19.03.30 중첨의원리 전압원 단락 /전류원개방/ 하여 전류를 구하는 것으로 알고 있습니다 /여기서 9A 바라본 전류(전압원6V 단락)
I1은( 9* 1/ (2+1) = 3A / 전압원 6V에서 바라본 전류(9A개방)= 6/(2+ 2*2/2+2)= 2A 이고 1오옴 쪽으로 2*2/(2+2) = 1A
여기서 I=11+I2 = -2A (전류의 방향이 반대) -
답댓글 작성자꼴레오네 작성자 본인 여부 작성자 작성시간 19.03.30 1옴끼리 직렬인가요? 왜 직렬관계이죠?
-
답댓글 작성자전기 자격증 작성시간 19.03.30 꼴레오네 9A쪽에서 보면 병렬인데요/ 6V 보면 직렬 ( 전류원(9A) 개방/ 전류가 흐르지 않는다)
