[전력공학]8페이지 재질문드립니다

[저사합격]

<질문>

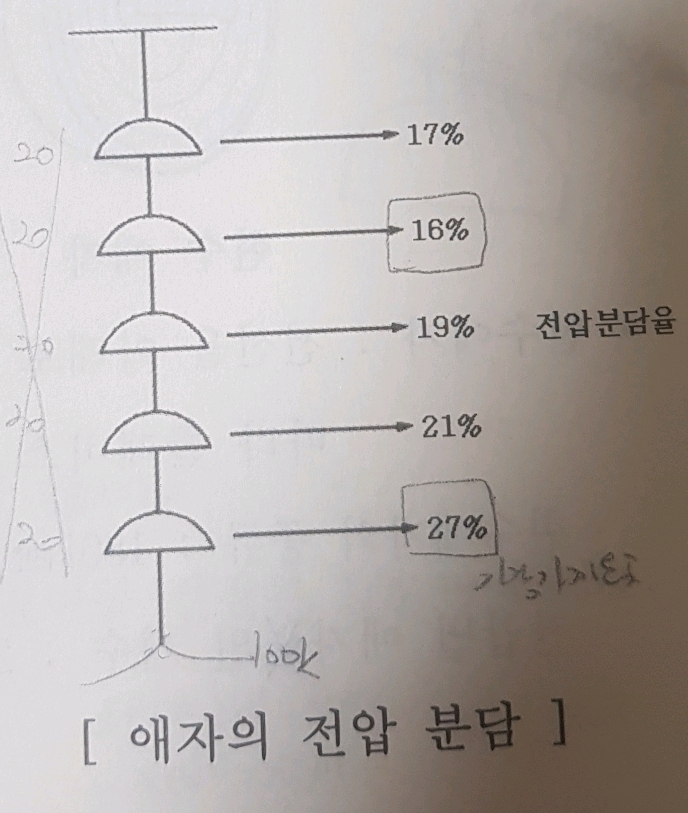

애자련의 전압부담에서 전압분담이 가장작은 애자에서
5련 애자 : 철탑에서 2번째 애자
10련 애자 : 철탑에서 3번째 애자
1. 5련 10련 어떻게 나오게된건가요? 어떻게 알 수 있나요
2. 5련 10련이면 총 5줄 10줄 이렇게 애자가 존재한다는건가요
3. 철탑에서 2번째 3번째는 각각 어떤 곳을 말하는건가요? 그림이 없어 모르겠습니다ㅠㅠ
4. 애자의 전압분담 그림에서 밑에 쪽이 전선쪽인가요?? 위쪽이 전선아닌가요..?

<답변>
1. 전압부담이 가장 많은 곳은 전선과 가장 가까운 부분입니다.
2. 전압부담이 가장 적은 곳은 전선과 먼곳입니다.
따라서, 작성하신 내용을 보시면
철탑으로 부터 2번째, 철탑으로 부터 3번째가 되는 것입니다.
애자련의 갯수는 전압과 관계가 있습니다.
66kV 에서는4~5개, 154kV에서는 9~11개 의 애자련이 사용됩니다.
*정규반 교재 7페이지를 참고하여 주시기 바랍니다.

<재질문>
1. 답변해주신내용 애자련은 애자들이 직렬로있는 거 아닌가요? 그러면 말씀해주신건 애자련개수가 아니라 애자의 개수 아닌가요ㅠ?

2. 교재에서 철탑이 위쪽인가요?? 항상 제일 밑에있는 그림처럼 설명해주셨는데 그럼 철탑이 아래쪽이고 전선이 위쪽으로 되어야하는거아닌가요?

항상 답변해주셔서 감사합니다!!

[사시랑이]

안녕하세요...답변드립니다.

1. 예를 들어 5련 애자라면 애자가 직렬로 5개 설치된 애자를 말합니다.

2. 그려주신 애자는 LP애자의 그림으로 보입니다.

일반적인 현수애자는 애자가 아래로 설치되어 있습니다.

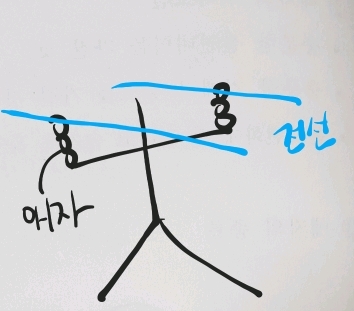

아래 그림을 참고해 주시기 바랍니다
