[전기기기]자기여자 방지법과 단락비

[롤접고전기기사]

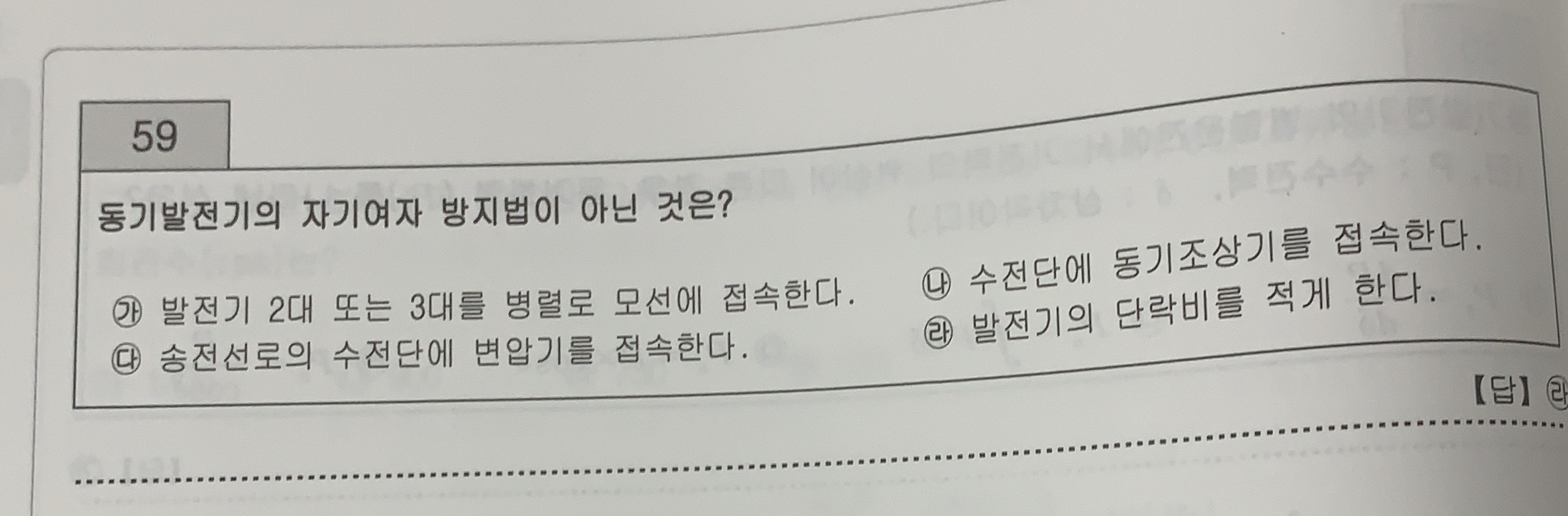

동기발전기의 자기여자방지법은 L성분을 달아준다 이런느낌의 방지법들 인데요 55번에서는 동기리액턴스와 단락비가 반비례관계로 말씀하셨습니다 하지만 59번 자기여자방지법이 아닌것은? 정답 단락비를 적게한다. 여기에서 단락비를 적게한다~>동기리액턴스 크게(55번)~>리액턴스값 크니까 L성분 증가 =자기여자 방지법

이렇게 생각했는데 단락비를 작게하는것은 아니라고 나와있습니다 너무 헷갈립니다 ㅠ

아니면제가 L과 리액턴스의 관계를 잘 모르는걸까요?

[사시랑이]

안녕하세요...답변드립니다.

단락비가 큰 기계의 특징은 선로의 충전용량이 크다....라기 보다, 충전 용량의 여유가 있다..가 맞는 표현이며....

선로의 충전 용량이 여유가 있다 와 자기 여자 현상이 발생한다...는 것은 다른 것입니다.

자기 여자 현상이 발생하는 이유는 용량성 부하로 인해, 진상 전류가 흐르기 때문입니다.

결론적으로....

부하에 C가 포함되면, 이로 인해 진상 전류가 흘러, 자기 여자 현상이 발생하는 것이며,

발전기의 단락비를 큰 것으로 하여, 안정된 기기로 전원을 공급한다....

이렇게 기억해 주시면 좋겠습니다.

[롤접고전기기사]

감사합니다!
