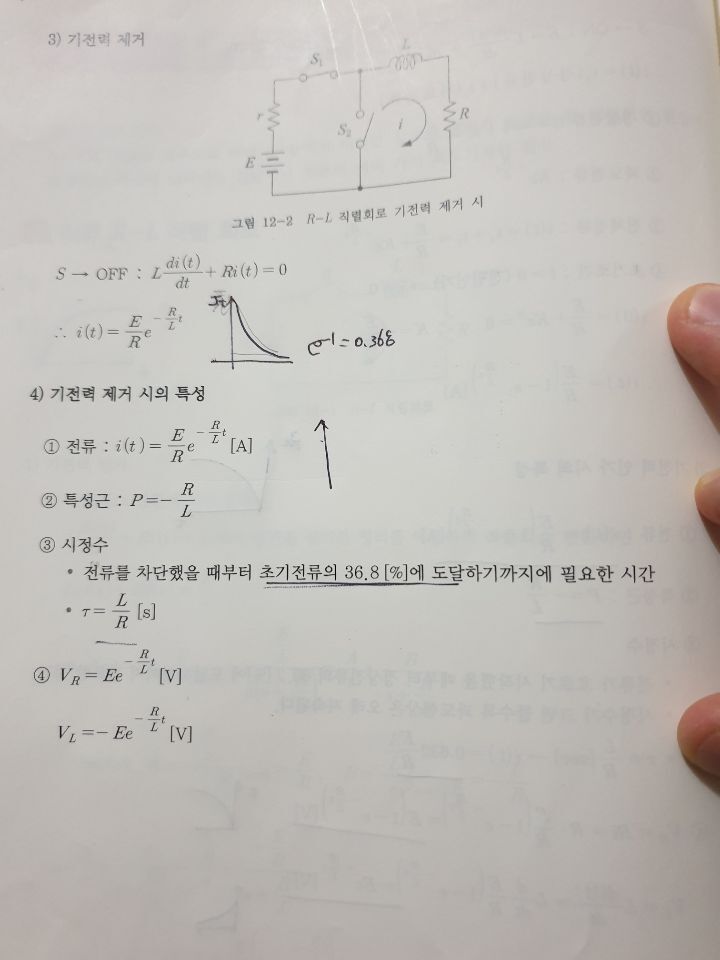

RL직렬회로에서
기전력제거시 L전압이 -로나오는데 왜 전압이 -인것인가요? 궁금합니다!
참고로 수식적으로는 왜-인지는 알그있습니다
전원은 없어 R전압 빼면 -전압이 나오는건 알고있습니다. 다만 전압이 -인부분에 대한 의미를 알고싶습니다
ex)전류가 -이면 전류방향이 반대
전압이 -가될라면 뭐가 반대여야하나요?
다음검색
댓글
댓글 리스트-
작성자코리도라수 작성시간 20.11.27 기전력이 존재할 때, 인덕터 L에서 에너지가 저장됩니다.
기전력을 제거하면 인턱터 L에 축적되어있던 에너지가 방출되며(저장한 에너지를 다 쓸 때까지), 이때 전류가 나오는 방향은 에너지 축적했을때 전류의 방향과 동일합니다. 즉, 첨부하신 그림에서의 전류방향입니다.
KVL에 의하여 폐회로 내에서 전원전압의 합은 전압강하의 합과 같습니다.
전압강하는 L소자와 R소자에서 이루어지고, 기전력을 제거하여 전압원은 없는 상태이므로
Ldi(t)/dt+Ri(t) = 0. 이 됩니다.
아래 강의는 rl 직렬 과도회로 관련 짧은 강의입니다. 참고하시면 좋겠습니다.
https://youtu.be/bbj4F819p3g
