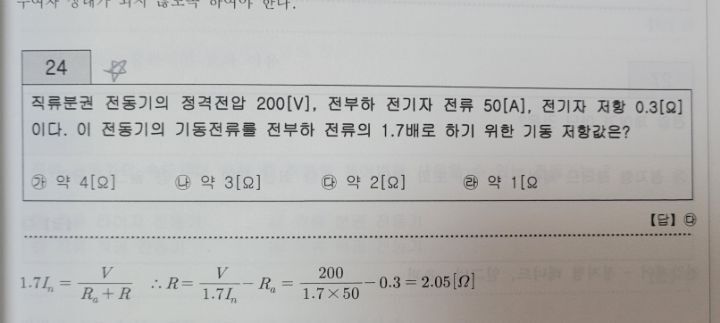

전기기사, 전기기기, 직류 분권 전동기 문제 도움 부탁합니다

[씩씩한빡빡이]

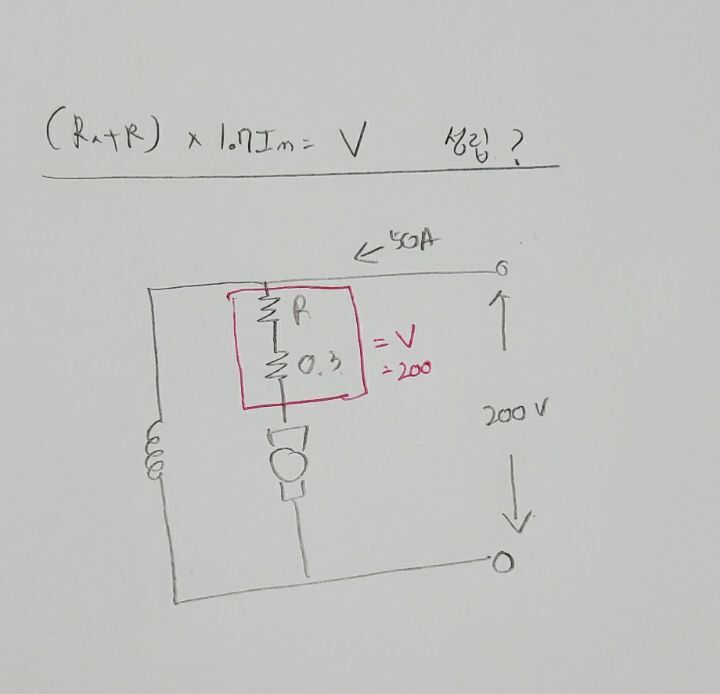

위에 풀이가 성립하려면 위와 같아야 하는데, 이게 이해가 안갑니다.

이해가 안가는 이유가 아래 두가지 때문에 그런데요 .

1. 기동 저항값이 없을때, 전부하 전기자 전류 50A 와 전기자 저항 0.3ohm 을 곱했을 때는 15V가 된다.

2. 기동전류라고는 하지만 밑에 전동기에서의 전압강하는 무시된다.

도움 부탁합니다

[코리도라수]

기동시에는 모터가 정지상태이기 때문에 역기전력이 존재하지 않습니다.
V = E + IaRa에서 E가 0되어 V=IaRa가 되고, 이때 기동저항을 넣게 되면 V = Ia(Ra + R)가 됩니다.

따라서, 계자전류를 무시하면 Ia = In.
기동전류가 전기자 전류의 1.7배 인것을 고려하면 1.7In = V/(Ra + R)

[씩씩한빡빡이]

감사합니다!^^ 이해 됐습니다
