강의를 보고 이해가 안되서 질문드립니다.

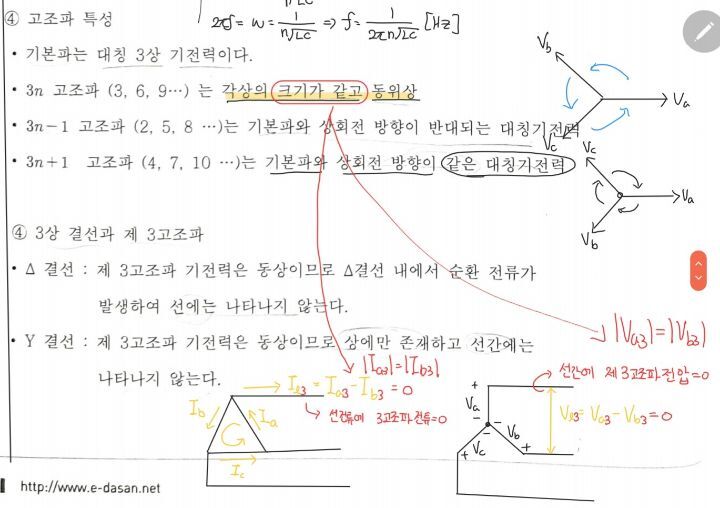

여기서 3n과 3n-1 3n+1이 의미하는게 무엇인지 잘 이해가 되질 않습니다.
밑에 3상 결선에서보면 3고조파 전류와 전압이 크기가 같은 이유로 상쇄되어 0이되는데
위상이 120도 차이가 3개가 아닌 2개뿐인데도 1+a+a^2=0이 된다는 건가요?
설명부탁드립니다.
다음검색
댓글
댓글 리스트-
작성자뺑규 작성시간 21.06.22 2고조파 = (3*1)-1 고조파 = 주파수*2
3고조파 = (3*1) 고조파 = 주파수*3
위상차 120도 >> 3상
위상차 60도 >> 6상 (
3상의 회전이 60헤르쯔가 기본이라 가정할때
2배 빨리 돌아서 120헤르쯔가 되면 2고조파
3배 빨리 돌아서 180헤르쯔가 되면 3고조파 -
답댓글 작성자난아메리카노 작성자 본인 여부 작성자 작성시간 21.06.22 위상차가 60도이면 벡터적으료 표현했을 때 6개 화살표가 그려진다는건가요?? 120도에서 3개 상이니까요
-
답댓글 작성자난아메리카노 작성자 본인 여부 작성자 작성시간 21.06.22 혹시 괜찮으시면 밑에도 설명가능하시나요? 왜 3고조파에만 상쇄되어서 선간에 고조파가 안흐르는지요
2고조파는 결국 방향만 반대라도하면 이 또 한 상쇄되지않나요?
+ -가 - +로 바뀌는 것 뿐인데.. -
답댓글 작성자뺑규 작성시간 21.06.23 난아메리카노 네
-
답댓글 작성자뺑규 작성시간 21.06.23 난아메리카노 그건 저도 잘 모르겠어요.
전기과도 아니고, 이론적으로는 자격증 시험 정도로만 공부해서...
