변압기 결선관련 질문드립니다

[폴슬리스틱]

안녕하세요

공부하다보니 혼란이 와서 이렇게 글 올립니다.

참고로 질문1.2.3 모두 연관된 내용입니다

질문1) 변압기는

Y- Δ는 강압용, Δ-Y는 승압용이 있다고 알고 있습니다.

강압용이 고전압->저전압

승압용이 저전압->고전압

이 말이 맞는거죠?

질문2)

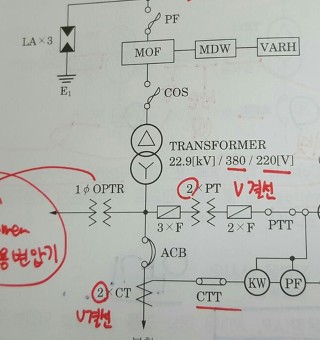

수변전설비 결선도를 보면 보통 변압기 위쪽이 고전압

아래쪽이 저전압이잖아요.그런데 죄다 Δ-Y결선이더라구요.

1번에 따르면질문에서 고전압에서 저전압으로 가는건  Y- Δ라고 해야되는거 아닌가요?

어떻게 된건지 궁금합니다.

질문3

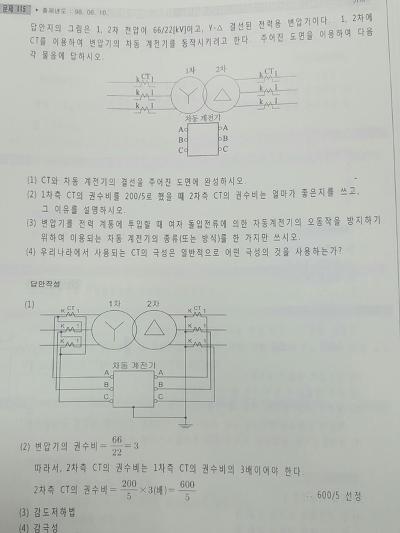

첨부 사진 보면 차동계전기 문제인데요

여기서 고전압이 1차측인지 2차측인지 어떻게 알수 있나요?

이 문제같은 경우는 질문1이 참일때는 맞고

수변전설비의 변압기결선이 올바르다면 Δ이 고전압이니까 66kV가 되야 할텐데요

ㅁ

이것때문에 혼란이 너무 오네요

속시원히 해결하고 싶습니다

[사시랑이]

안녕하세요..답변드립니다.

1. 맞습니다.

2. 아무런 조건이 없을 경우 강압용에 유리, 승압용에 유리..하다는 의미이며,

무조건 이렇게 쓰이는 것은 아닙니다.

접지의 여부, 부하의 특성등에 따라서 달라지게 됩니다.

3.66KV는 Y결선을 사용하며, 22KV는 델타 결선을 사용합니다.

현장에서도 이렇게 사용하며, 그림상에서도 1차가 Y, 2차가 델타로 되어 있습니다.
