철손 측정 질문입니다

[☜광.s☞]

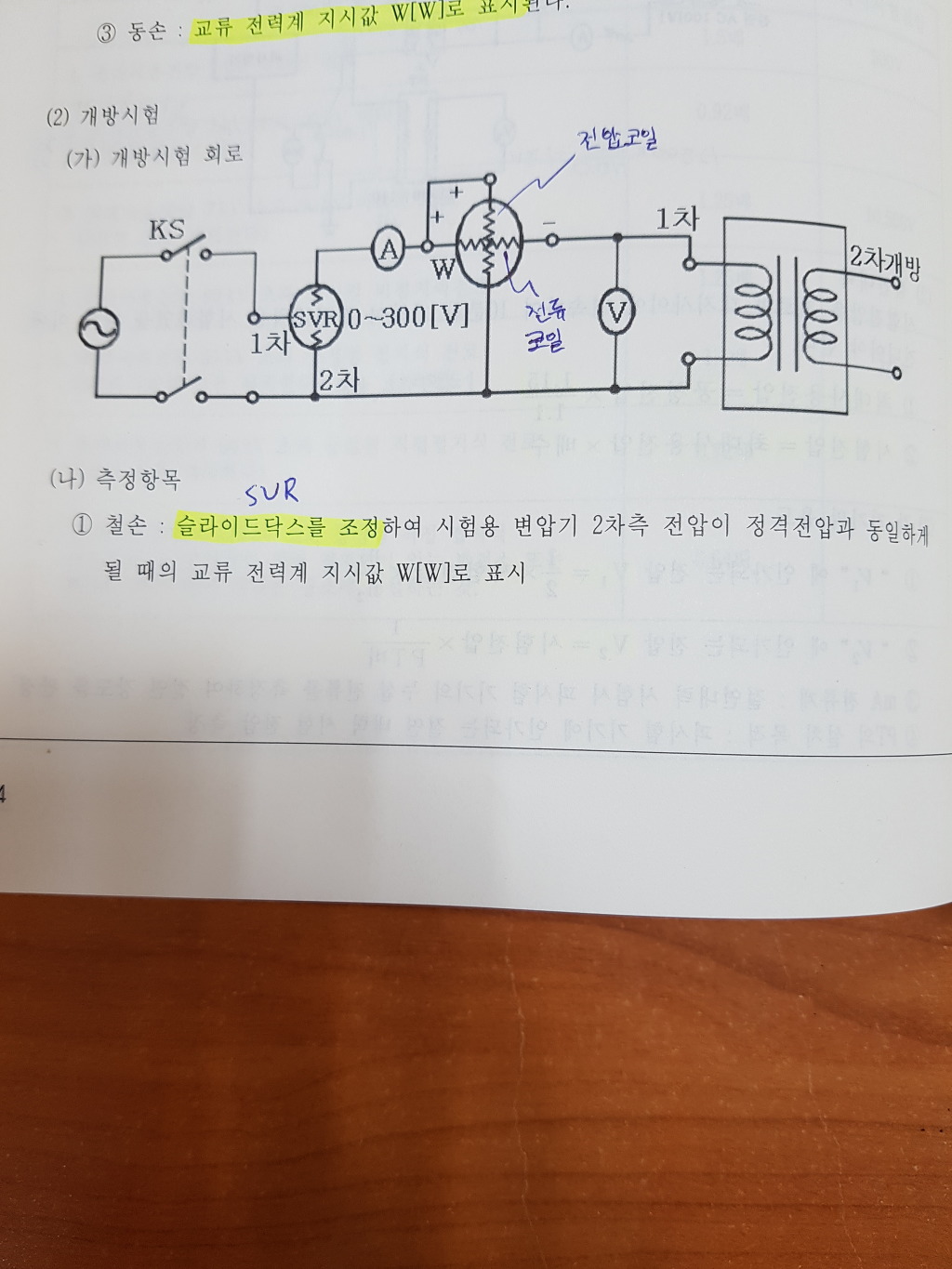

첨부드리는 사진과 같이 374p에는
철손 : 슬라이닥스를 조정하여 2차측 전압이 정격전압과 동일하게 될때 교류 전력계지시값

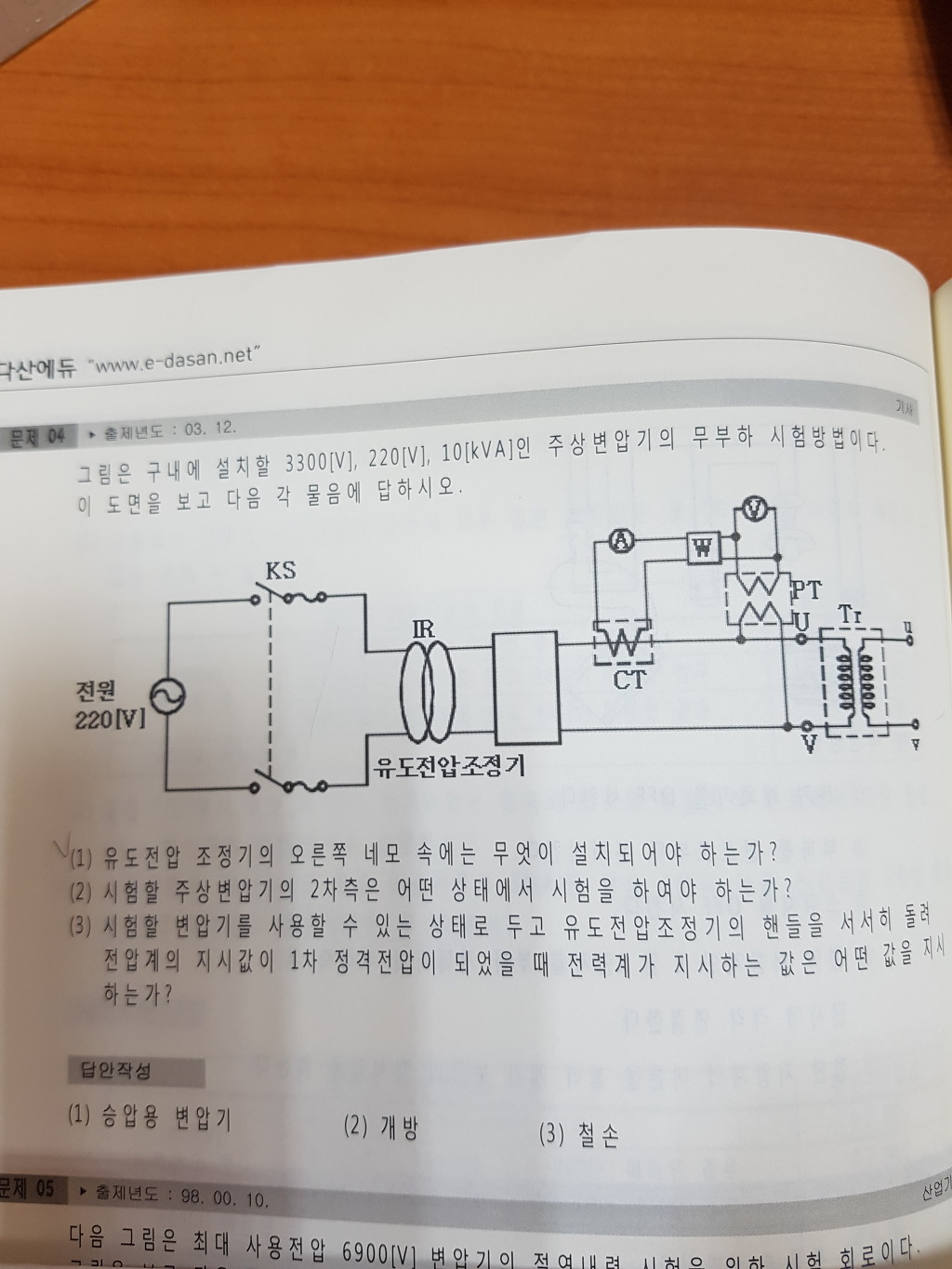

384p 문제 4에는
철손 : 유도전압조정기 핸들을 돌려 전압계의 지시값이 1차 정격전압이 되었을때 전력계가 지시하는값

철손측정 헷갈리네요 1차측 정격인지 2차측정격인지 ㅠㅠ

철손 측정방법 정의 한번만 해주세요!
답변부탁드려요

[사시랑이]

안녕하세요...답변드립니다.

원래의 변압기의 정격전압은 2차측이 정격전압입니다.

따라서 2차측이 올바른 표현입니다.

하지만, 그림상에서 전압계가 1차측에 있기 때문에 1차측 전압으로 말한 것입니다.

즉, 2차측이 정격전압이 될때, 권수비에 의해 1차측도 정격전압이 되기 때문에 같은 의미는 맞으나,

전압을 어디에서 측정하느냐에 따라서 달라지는데,

일반적으로 전압계는 1차측에 두고 측정을 하기 때문에

1차측이라고 답하는 것을 권해 드리는 바입니다.

[☜광.s☞]

감사합니다

[히지노]

슬라이닥스가 승압용변압기 인가요?
