공사기사 실기 정규반 시퀀스 NO NC 질문입니다.

[쌍기사 도전중]

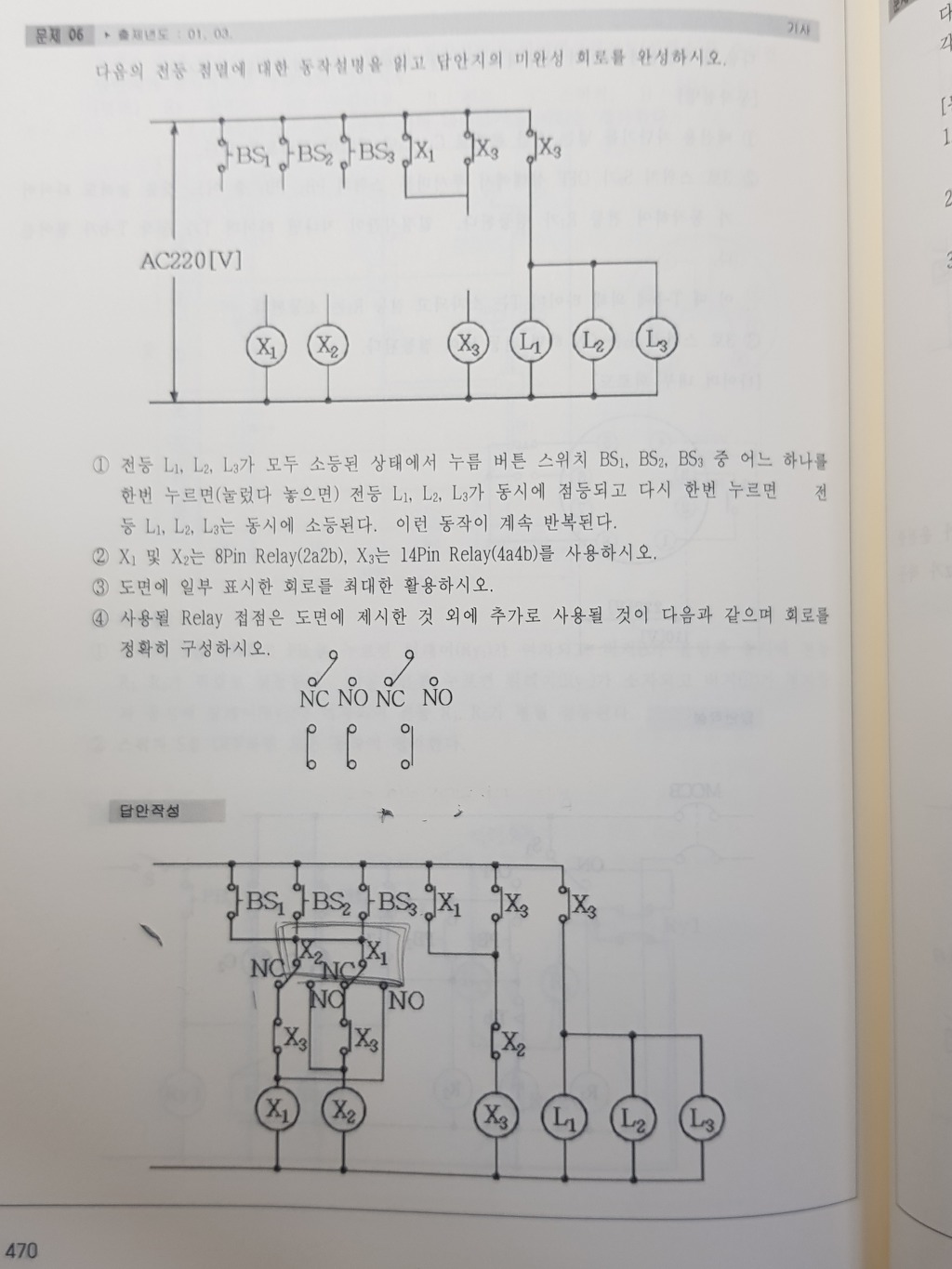

이 문제에 NO NC 부분에 X1 X2를 구분해야하는 특별한 이유가 있나요??

또 x1 x2릴레이가 여자되어도
x1 NO NC, x2 NO NC에는 영향이 없는 건가요???

[아카르웬]

1. 구분해주셔야합니다. PB(1,2,3)를 누르고 있을때 X1(X2)이 동작한다면 다른 릴레이인 X2(X1)가 동작하지 않도록 해줍니다.
(누르고 있는중에 X1, X2가 번갈아 동작하는것을 방지 해줍니다.)

2. 문제에 있는 NC, NO가 있는 접점을 C접점이라 하며 A접점(NO)과 B접점(NC)이 합해진 접점입니다.
그러니 X1이 여자시에는 X1 NC에서 NO로 동작하게되고 X2여자시에는 X2 NC에서 NO로 동작됩니다.
(편하게 NO측은 노멀오픈, A접점으로 보시고 NC측은 노멀클로즈, B접점으로 보시면 됩니다.)

[쌍기사 도전중]

상세한 설명 정말 감사드립니다.
동시 투입을 방지하기 위한 일종의 보호회로로 생각하면 되는 걸까요???

[아카르웬]

쌍기사 도전중 음...동시 투입 방지보다는...플리커 동작 방지라고 보는게 좋을거 같네요.

[쌍기사 도전중]

아카르웬 네 정말 감사합니다!! 편안한 밤 되세요^^*
