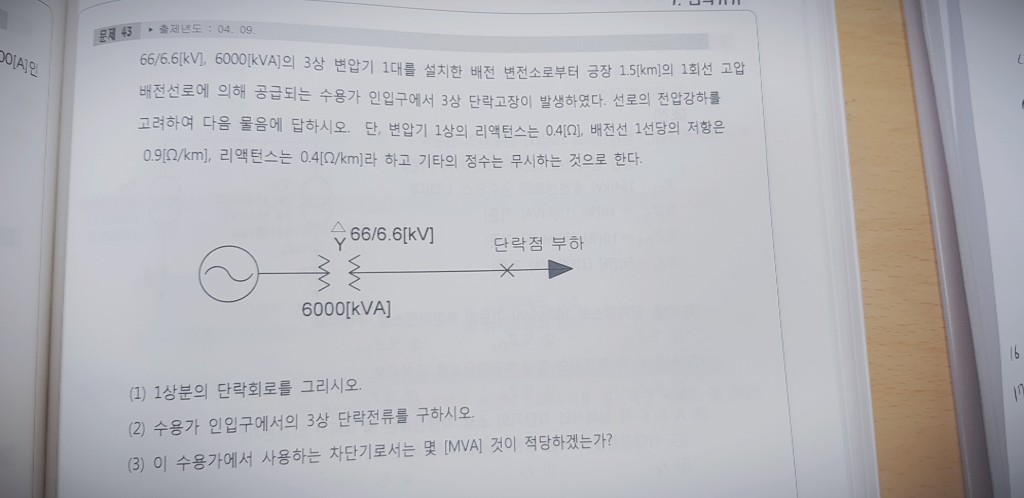

여기에 델타-와이 결선 66/6.6kv로 되있는데 필기때는 주로 문제 풀때 그냥 권수비로 보는 경우가 많았는데...
이런 식으로 되어 있으면 보통 둘다 상전압으로 보나요? 선간전압으로 보나요? 매번 혼동이 오는 것 같아요;;.....이것을 어떻게 판별하나요?
다음검색
댓글
댓글 리스트-
작성자뿌리와샘 작성시간 19.03.29 그림에서 1차 델타결선. 2차 Y결선입니다.
델타결선 상전압=선간전압,
Y결선 상전압=선간전압/루트3 -
답댓글 작성자여우별 작성자 본인 여부 작성자 작성시간 19.03.29 그거는 아는데요 66/6.6kv 이렇게 나와 있는것은
66도 상전압 6.6도 상전압을 가르키는 것인가요? -
답댓글 작성자뿌리와샘 작성시간 19.03.29 여우별 둘다 선간전압입니다. 1차 66K, 2차 6.6K. 여기서 고장점이 2차측이므로 1상단락회로에는 Y결선 상전압 6600/루트3으로 표기해서 그려야겐네요
-
답댓글 작성자여우별 작성자 본인 여부 작성자 작성시간 19.03.29 뿌리와샘 감사합니다ㅎㅎ 그럼 이와같이 전압비가 나올때마다 둘다 선간전압이라고 봐도 무방한건가요? 아니면 문제마다 다른건가요?
-
작성자코리도라수 작성시간 19.04.01 해당문제와같은 수변전설비에서 표기된 전압비는 공칭전압인 선간전압 비.를 나타냅니다.
따라서 66/6.6kV는 선간전압 비입니다.
또다른 예를들어 수변전설비 주변압기에 22.9/380라고 표기되어있다면 이 또한 선간전압비.입니다.
