안녕하세요~ 다산실기 인강 수강중인 수강생입니다. 다름이 과년도를 풀면서 개념정립이 잘 안되어서 여쭙고자 문의합니다.

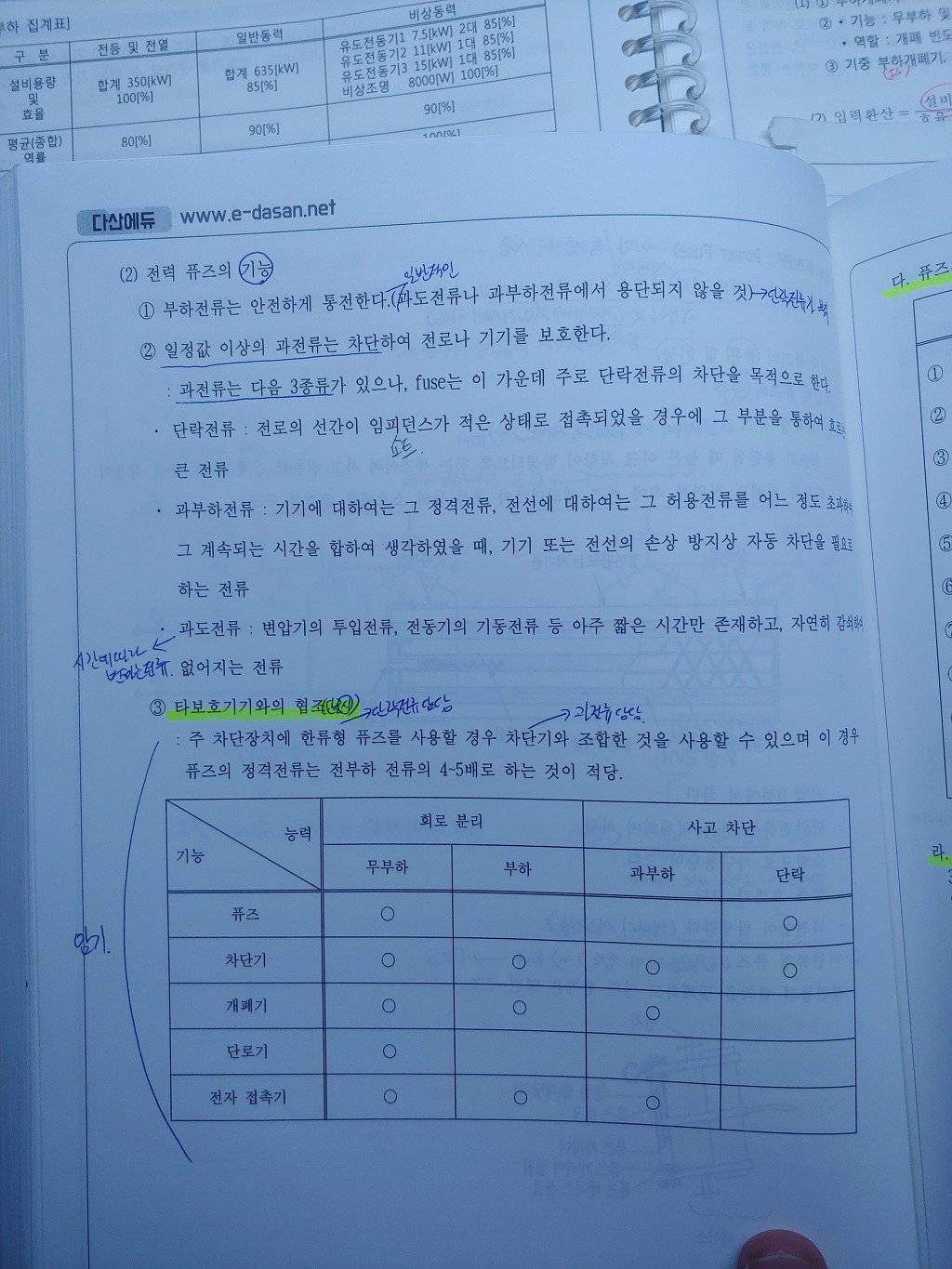

정규반 교재 p192쪽을 보면 과전류의 종류가 나와 있습니다. 단락전류, 과부하전류, 과도전류 이지요.
제가 궁금한건 카페에 검색하면서 어떤분은 과부하전류도 고장전류에 포함된다 이런 글들을 봐서 혼동이 옵니다.
제가 알고 있는 부분은 과부하전류란 말그대로 부하전류의 종류로 과부하시 흐르는 전류로 알고 있으며, 고장전류란 단락전류, 지락전류 등과 같은 큰 전류를 의미하는 걸로 알고 있는데
1. 과부하전류도 고장전류에 포함되는지 알고 싶습니다.(과부하 전류와 고장전류의 차이를 알고 싶습니다)

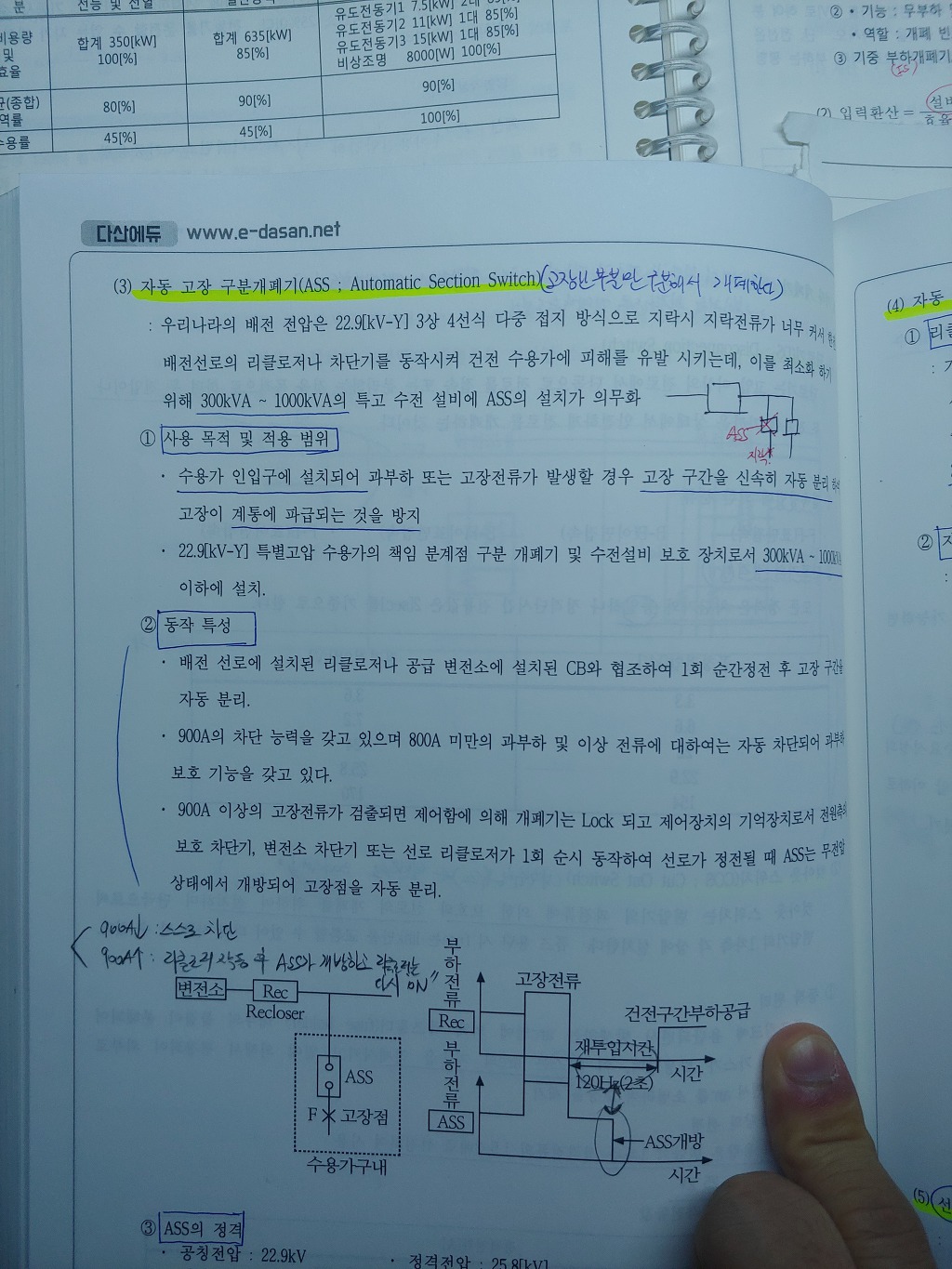

2. 정규반 수업중에 개폐기마다 차단하는 전류가 다르나 단락전류는 개폐하기 힘들다 라고 하셨습니다. 즉 개폐기마다 성질이 다른 건 알고 있습니다. 정규반 교재 p210 쪽을 보면, 사용목적 및 적용범위에서 "ASS는 수용가 인입구에 설치되어 과부하 또는 고장전류가 발생할 경우 고장 구간을 신속히 자동분리하여 고장이 계통에 파급되는 것을 방지한다", 동작특성을 보면 "800A 미만의 과부하 및 이상전류에 대하여는 자동차단된다" 라고 봤을 때, 즉 ASS는 과부하전류 뿐만 아니라 고장전류(단락전류, 지락전류)도 일정값 아래에서는 차단이 가능하다는 건가요? 교재에서 의미하는 고장전류가 단락전류를 제외한 전류를 말하는건지 아니면 단락전류를 포함하는 건지 분간이 안됩니다.
3. 정규반 교재 P212 쪽을 보면 LBS는 부하전류를 개폐할 수 있으나 고장전류를 차단할 수 없으므로... 라고 나와있습니다.
또한 과년도 문제를 풀다보니 LBS의 기능을 묻는 문제에 답안이 무부하 및 부하전류가 흐르고 있는 회로의 개폐라 나와있습니다. 즉 LBS에서 말하는 부하전류가 무부하 전류 및 과부하 전류도 포함되는지요? 고장전류는 아니죠?
답변해주시면 정말 감사하겠습니다.
댓글
댓글 리스트-
작성자시나브로^^ 작성시간 19.05.28 질문1.
과전류 : 단락전류, 과부하전류
고장전류는 고장시의 전류입니다.
과부하도 고장으로 볼수 있으며, 과부하, 단락, 지락전류 모두 고장전류, 사고전류라고 볼 수 있습니다.
질문2.
단락사고시 지점에 따라 단락전류의 크기가 다릅니다.
ASS 에서 800A까지 차단이 가능하다라고 하는 것은 그 전류가
지락전류든, 단락전류든, 과부하전류는 800A 이하까지는 차단할수 있음을 의미합니다.
질문3.
일반적으로 단락전류, 지락전류는 엄청 큰 전류로 이해하시면 됩니다.
LBS는 무부하, 부하전류, 일정 과부하전류까지 차단이 가능하다고 보시면 됩니다.
