표시선 계전기란

[Lunatic-D]

필기 과년도에도 나왔는데

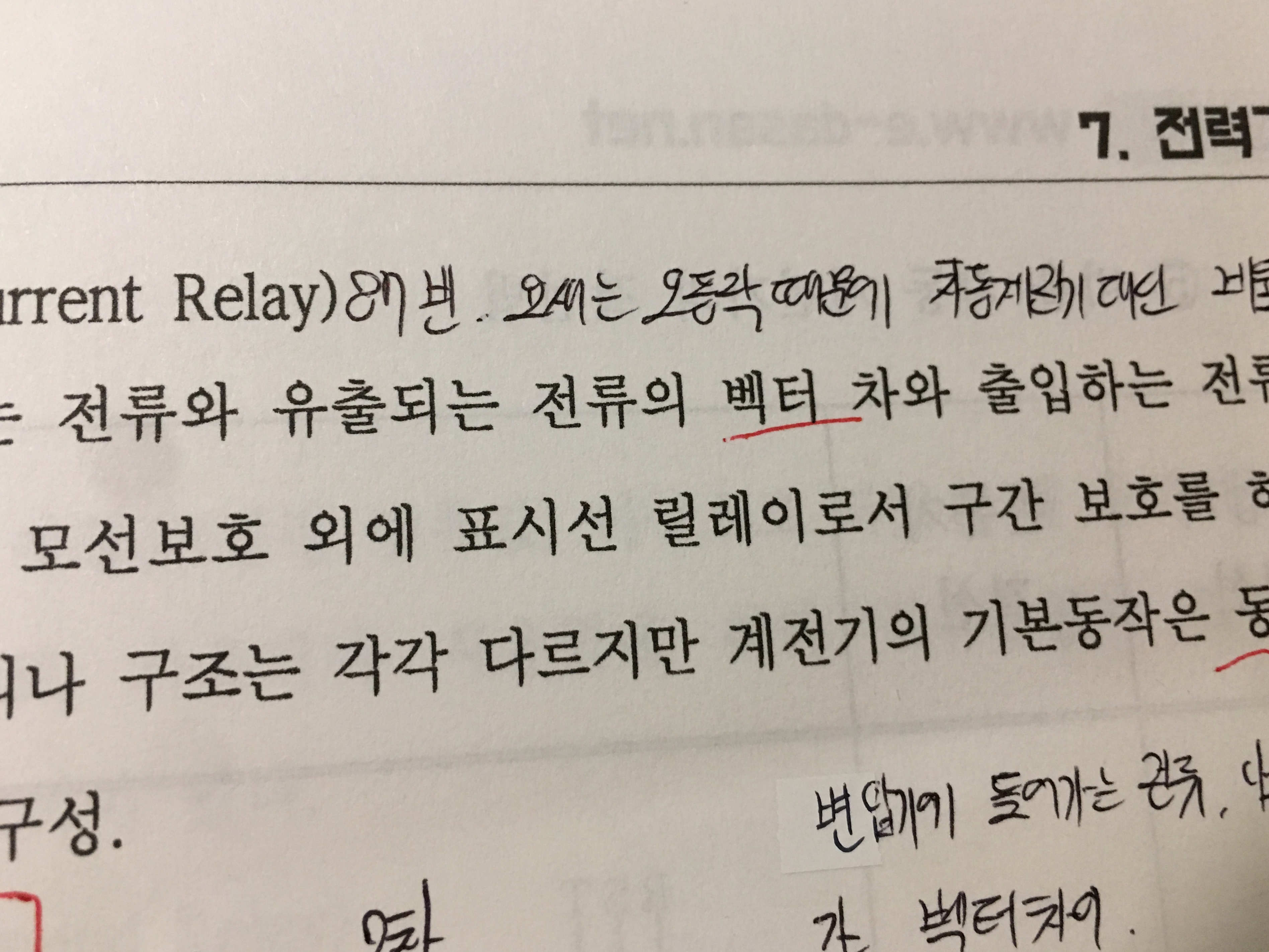

실기 정규반 교재에도 나오네요.
표시선 릴레이와
표시선 릴레이 아닌것의 구분방법이 궁금합니다.

타교재 과년도 해설은 이해에 그다지 도움이 안되어서 여쭤봅니다.

감사합니다.

[시나브로^^]

표시선(Pilot wire) 계전방식 :

보호해야 할 송전선로 선택 차단 구간의 양단간에 표시선을 시설하여 상용 주파의 신호 전류를 흘리게 한 것.
원리적으로는 차동 계전방식과 같다.
전압반향식, 방향비교식, 전류순환식이 있다.
고장 선로의 양단을 동시에 차단할 수 있어 동작이 확실하단 장점이 있지만 표시선이라는 선로를 별도로 설치해야 하기에 경제적으로는 장거리 송전선용으로서는 적합하지 않아서 주로 발전소 상호간, 변전소 상호간, 그 밖에 중요한 케이블 계통등의 단거리 구간(20km 이내)에만 사용되고 있다

[Lunatic-D]

감사합니다.
