변압기 결선 3상 3,4선식 질문드립니다

[롤접고전기기사]

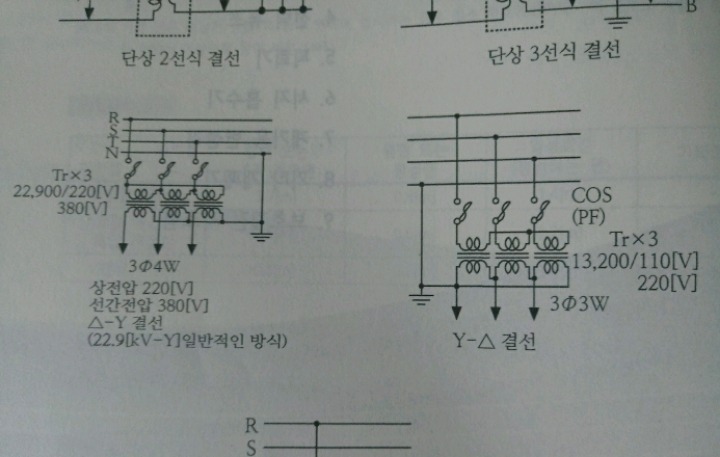

질문1 : 왼쪽그림은 1차측 3상3선식 델타결선 2차측 3상 4선식 와이결선 , 오른쪽 그림은 1차측 3상3선식 와이결선 2차측 3상3선식 델타결선이 맞나요?

질문2 : 위 질문이 맞다면 오른쪽 1차측이 중성선(N상)에 연결이 안되어있어서 3상3선식 와이결선,2차측은 N상에 연결되긴하지만 접지선이므로 선에 안쳐서 3상3선식 델타결선이 되는게 맞나요?

[롤접고전기기사]

ㄴ 제 질문에 대한 답변이 아니네요.. 저는 3상3,4선식 구분을 질문드린겁니다.

[시나브로^^]

질문1.
1차측은 왼쪽 오른쪽 모두 선이 4가닥이 있습니다. 3상4선식을 의미합니다.
여기서에 중성선을 제외한 3선을 따서, 델타 또는 와이결선을 한 것입니다.

질문2.
1차측 결선의 경우 왼쪽은 델타결선이고 오른쪽은 와이결선입니다.

[롤접고전기기사]

ㄴ 오른쪽 그림 1차측은 3상4선식 Y결선인가요 3상3선식 Y결선인가요? 각상(RST)에서 하나씩 따오고 중성선(N)에서는 선을 안따니 3상3선식 와이결선 맞나요?

[함수보면졸도함]

근데 그림이 좀 이상하네 2차측 중성점을 왜 1차측에있는 중선선하고 연결한거지;
