답변 잘 받았습니다
그렇지만 아직 잘 납득이 안 가는 부분이 있는데요
답변을 이렇게 해주셨습니다
1. 타임차트와 관계없이 회로를 먼저 충분히 이해하셔야 합니다.
2. 타임차트에서 회로동작에 맞게 입력신호 인지 접점의 연결, 개방인지 판단하셔야합니다.
(1)을 분석할 때
이 흐름대로 가다보면 2번에서 갈림길이 생깁니다
1. 회로의 이해
타임차트에 관계없이 회로를 이해해보겠습니다.
a접점 A와 B가 직렬로 연결되어 있기에
A와 B 둘중 하나만 누른다면 X는 여자되지 않고
A와 B 둘다 누른 상태에서만 X는 여자됩니다.
그렇게 되었을 경우
C는 b접점이므로 X가 여자 되어 X접점이 눌리게 되면
자기유지가 되어 A와 B 접점에서 손을 떼어도 X는 여전히 여자되어
X접점은 붙어있습니다.
하지만 여기서 (X는 여자되었고 A와 B를 누르지 않은 상태에서)
C접점을 누르게 된다면 X는 소자되어 X접점은 다시 떨어지게 됩니다.
여기까지 회로이해가 맞다면(틀렸는지 모르겠네요)
2.단계로 넘어가게 됩니다.

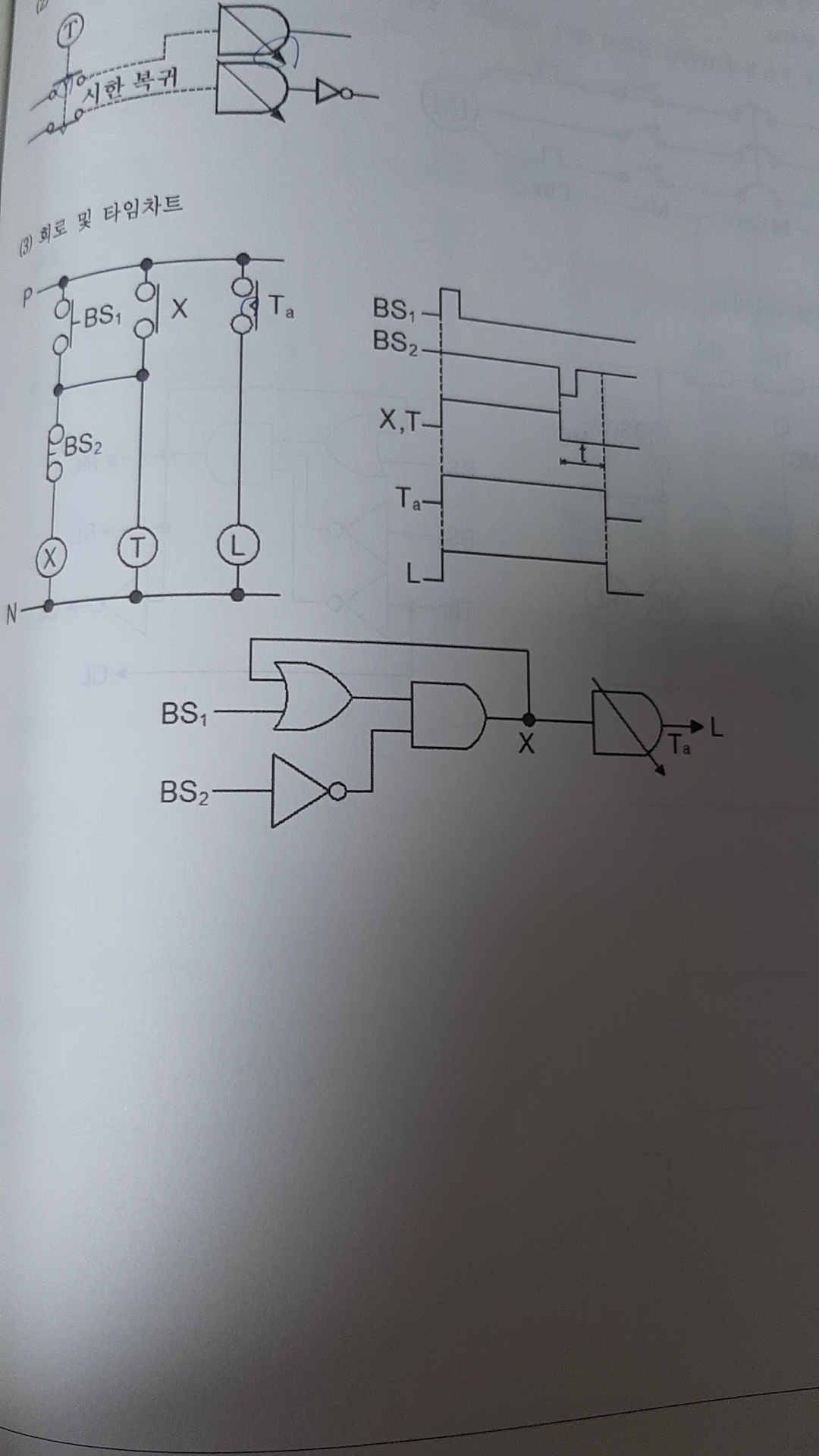

타임차트에서 입력신호가 어떤 것인지 보면
A,B,C가 입력이 되겠는데
여기서 문제가 발생합니다.

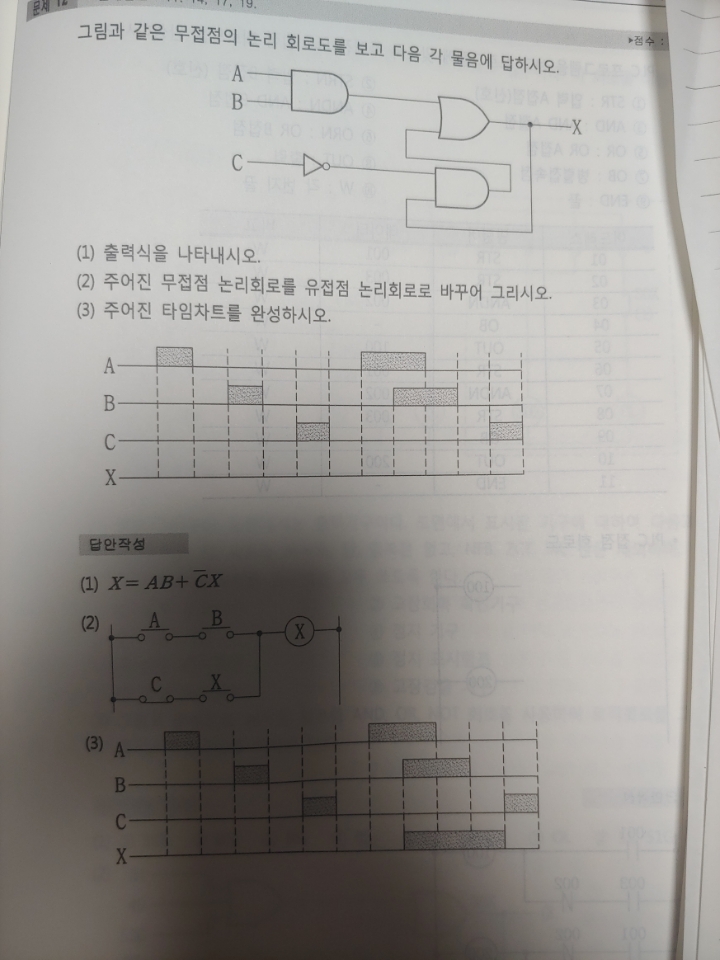

(1)과 같이 타임차트에서
b접점을 눌렀을 때 high로 보는 경우
(2)와 같이 타임차트에서
b접점을 누르지 않았을 때 high로 보는 경우
둘로 나뉘게 됩니다.
여기서 두 기준중 어떤 것을 기준으로 삼아 타임차트를 봐야할 지 모르겠다는 것입니다.
(1) b접점을 눌렀을 때 high로 보는 경우를 기준으로 삼았을 경우
(1)의 답안작성 (3)과 같이 되겠지만
(2) b접점을 누르지 않았을 때 high로 보는 경우를 기준으로 삼았을 경우

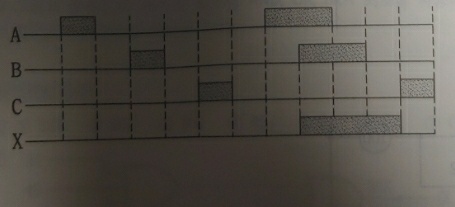

다음 그림과 같이 되지 않을까 하는 생각입니다.
왜냐하면
b접점을 누르지 않았을 때 high로 본다는 것은
b접점을 누를 때 low 라는 것이고
b접점이 눌린다면(C접점이 눌린다면)
A와 B를 동시에 눌러 X가 여자된 후
A와 B 둘 중 하나라도 떼어냈을 경우
X가 소자되어 자기유지가 되지 않기 때문에
X는 A와 B 모두 누른 경우에만 눌러지기 때문입니다.
결국 타임차트에서 b접점의 기준을 어떻게 잡느냐에 따라
답안 작성이 달라지게 되는 것인데
그 기준을 둘 중 무엇으로 정해야 하는 것인가
이것이 질문이었습니다.
두 기준 중 한가지 방법을 선택하였을 때
어느 것 하나는 되고 어느것 하나는 성립이 안 된다면
둘 중 성립하는 것을 고르면 되겠는데
이렇게 두 경우 모두 가능하다면
1번 단계인 회로분석이 제대로 되었지만
2번 단계에서 타임차트상 회로 동작에 맞게
접점의 연결,개방을 판단하는 것이 불가능하지 않나 싶은 생각이 듭니다.
저도 공부중이라서 확신이 없습니다
(2)을 기준으로 타임차트를 작성하였을 때
틀린 부분이 있을 수 있는데 틀린부분이 있다면 어느 부분을 틀렸는 지 말씀해주시면 좋겠고
맞다면
타임차트에서
(1)과 같이
b접점을 눌렀을 때 high로 보는 경우
(2)와 같이
b접점을 누르지 않았을 때 high로 보는 경우
둘 중 어느 것을 기준으로 할 것인가를 선택할 때
어떤 방식으로 해야하는 지 답변해주시면 감사하겠습니다.
