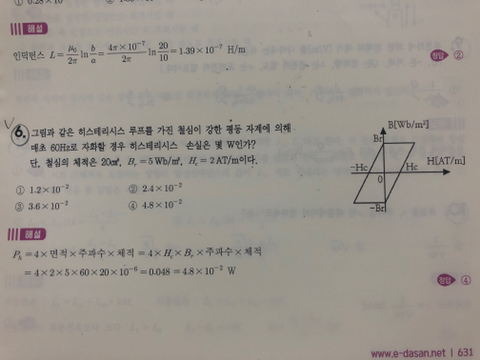

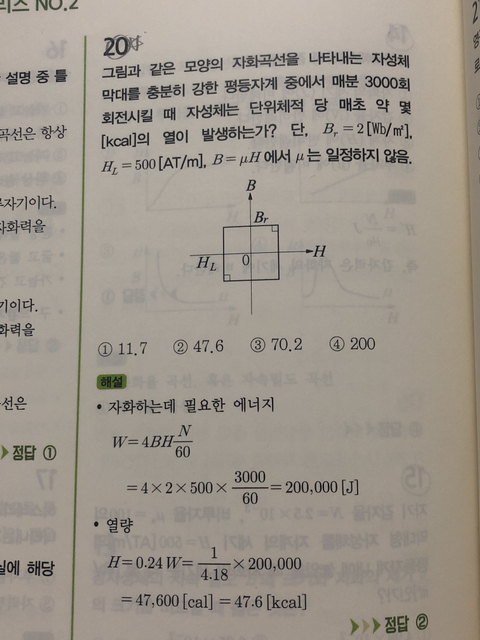

히스테리시스 손실 관련해서 두개의 문제를 찾았습니다. 근데 하나는 단위가 줄이고, 하나는 단위가 와트네요 .. 와트는 단위시간당 일의 양이라 J/sec 아닌가요 ?? 근데 왜 똑같이 주파수를 곱하는거죠 ??
다음검색
댓글
댓글 리스트-
작성자우춘 작성시간 21.03.04 히스테리곡선의 면적은 단위체적당 손실입니다.
즉, 히스테리곡선의 면적 = (히스테리시스손실)/(체적) 입니다.
따라서 히스테리시스손실 = 면적 x 체적으로 나타낼 수 있습니다.
여기서 면적 = 4*H*B, 매초 OOHz로 자화(매초 OO번 손실이 반복된다라고 이해해주세요)
결과적으로 "손실[W] = 4*H*B*주파수*체적 "라는 식을 만들 수 있습니다.
여기서 단위 체적당 에너지밀도 J/m³에 체적을 곱해주고, 와트[W]란 단위시간당 일이므로
초당진동수(주파수)를 곱해주면 동일한 단위가 됩니다.
이론서에 수록된 문제에서는 다시 "매초" 즉 1초에 얼마나 일을 하느냐라고 물었기에 W에 1sce을 곱해주어 다시 J이되고
기출문제에서는 그대로 W가 됩니다. -
답댓글 작성자난공주 작성자 본인 여부 작성자 작성시간 21.03.04 감사합니다 !
