[전기기사]전류 방향이 헷갈려요

[짱구S2]

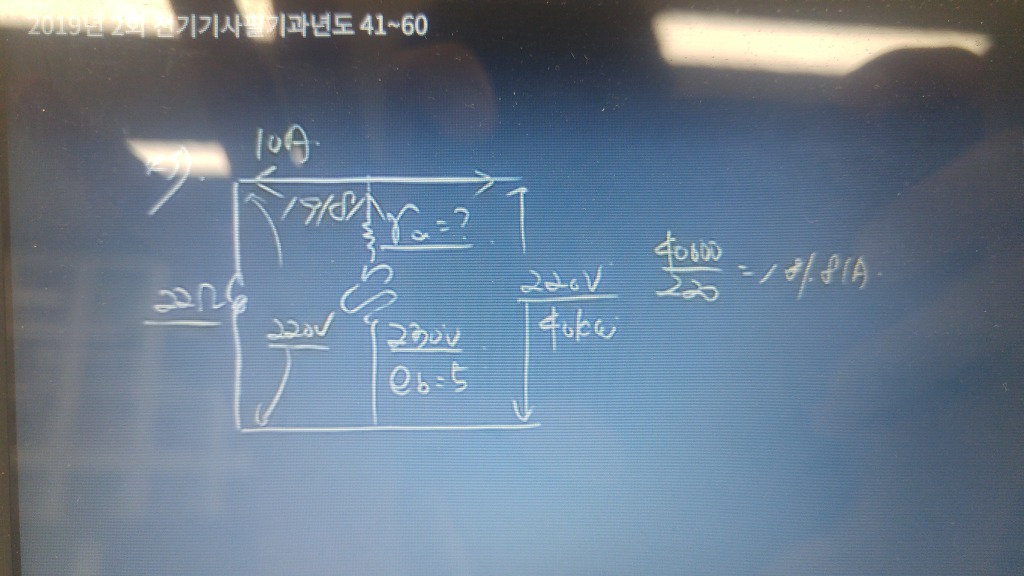

어떤 문제는 전류가 220v로 향하고 어떤 문제는 전류가 220v반대 방향으로 향하고, 또 회전자계로 전류가 향하고 회전자계 반대방향으로 전류가 향하는데 어떤개념인가요?

[실기공부하자]

발전기는 그림 가운데 유기기전력에서(중간 동그란 곳) 발생된 전류가 나갑니다.
중간에서 나가니까 전류 방향이 if(계자전류)<-- -->220v쪽(부하전류) 이렇게 나뉘는 방향으로 되고

전동기는 거꾸로 220v쪽(단자전압)에서 들어가기 때문에 <------ 이런 방향이 되죠.

회전자계로 전류가 향하는것은 문제 조건마다 달라서 필요없다고 조건을 주거나 일반적으로 아무말없으면 무시하시면 됩니다.

발전기는 돌아서 전기를 만들어 내보내는 기계
전동기는 들어오는 전기를 이용해서 돌아가는 기계 이렇게 생각하시면서 보시면 더 편하실 것 같습니다

[짱구S2]

헐.....한방에 이해했어요. 감사해요 카페에 물어볼까말까 고민많이햇는데 ....이렇게 도움되다니
