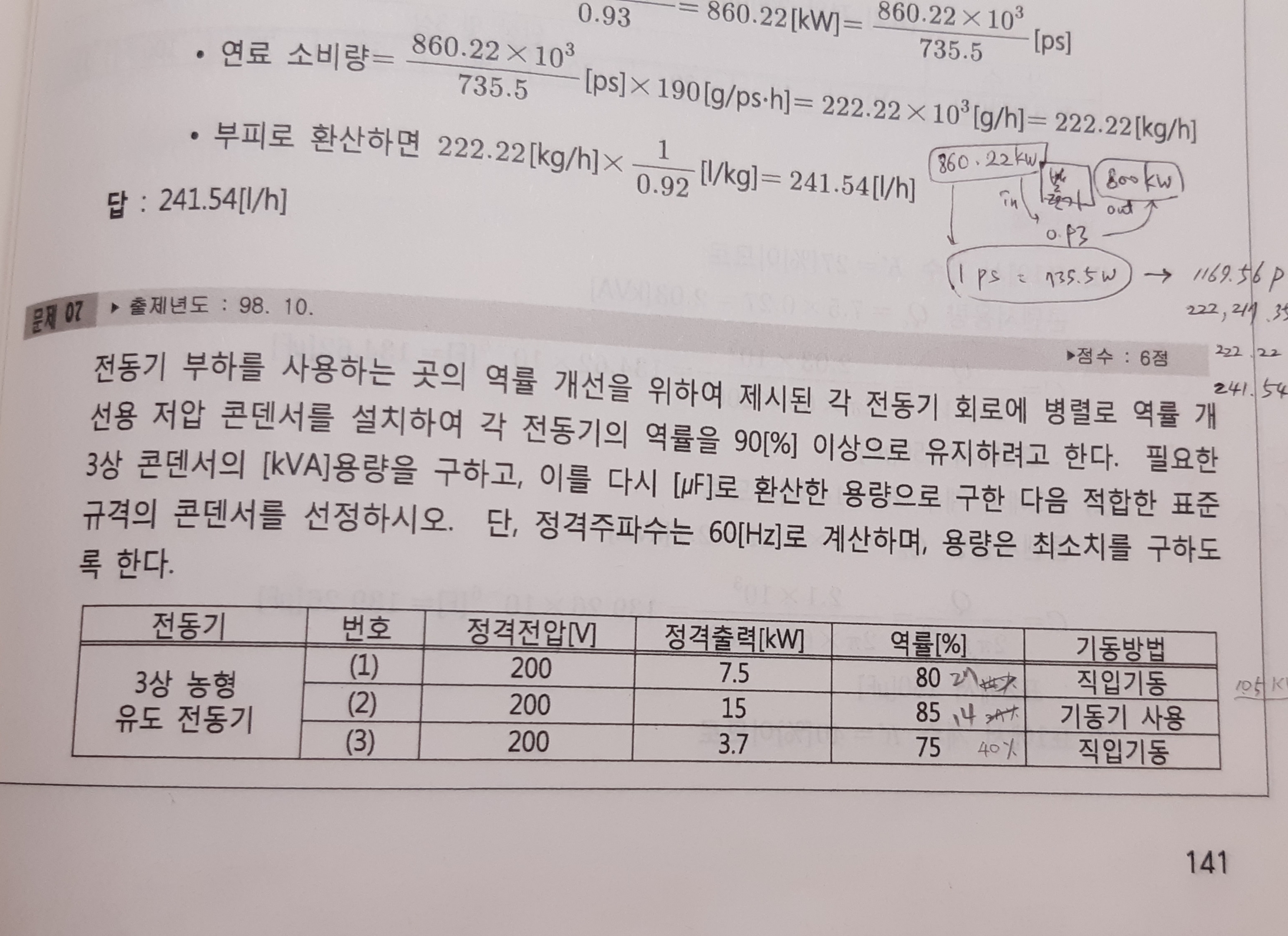

[전기기사]13회 문제7번 전력용콘덴서용량

[규리은비]

전력용콘덴서 용량 구하는 식이

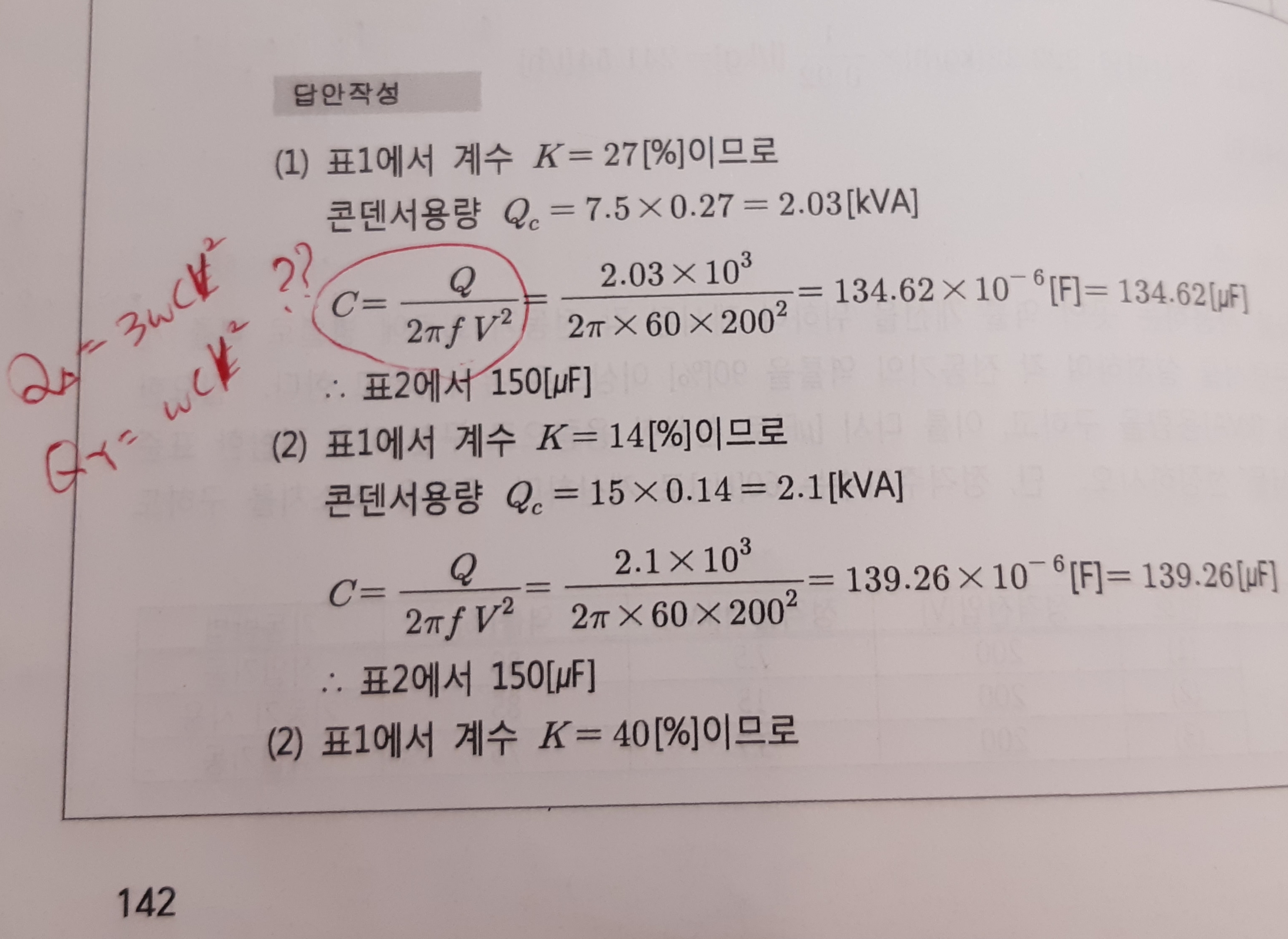

와이결선은 Q=wCV²이고
델타결선은 Q=3wCV²로 배웠는데요,,,(V:선간전압)
이 문제에는 결선언급이 없습니다만...
와이결선공식으로 대입한 근거가 뭔지 궁금합니다.
풀이과정에서 중요한 분기점인데 설명이 없으시니 좀아쉽습니다..

[샤피오넬]

언급없을시 y결선 써요
이유가 뭐였더라 절연레벨이 낮게하는게 경제적으로 더 좋아서였던거로 기억중입니다.

[규리은비]

예 Y가 단절연으로 좋은 건 압니다만,, 이런 이유만으로 Y인게 확실한 건가요? 문제에서 제가 뭔가 단서를 못찾은 건 아닌가 싶어서요,,궁금하네요...

[니콜라스]

규리은비

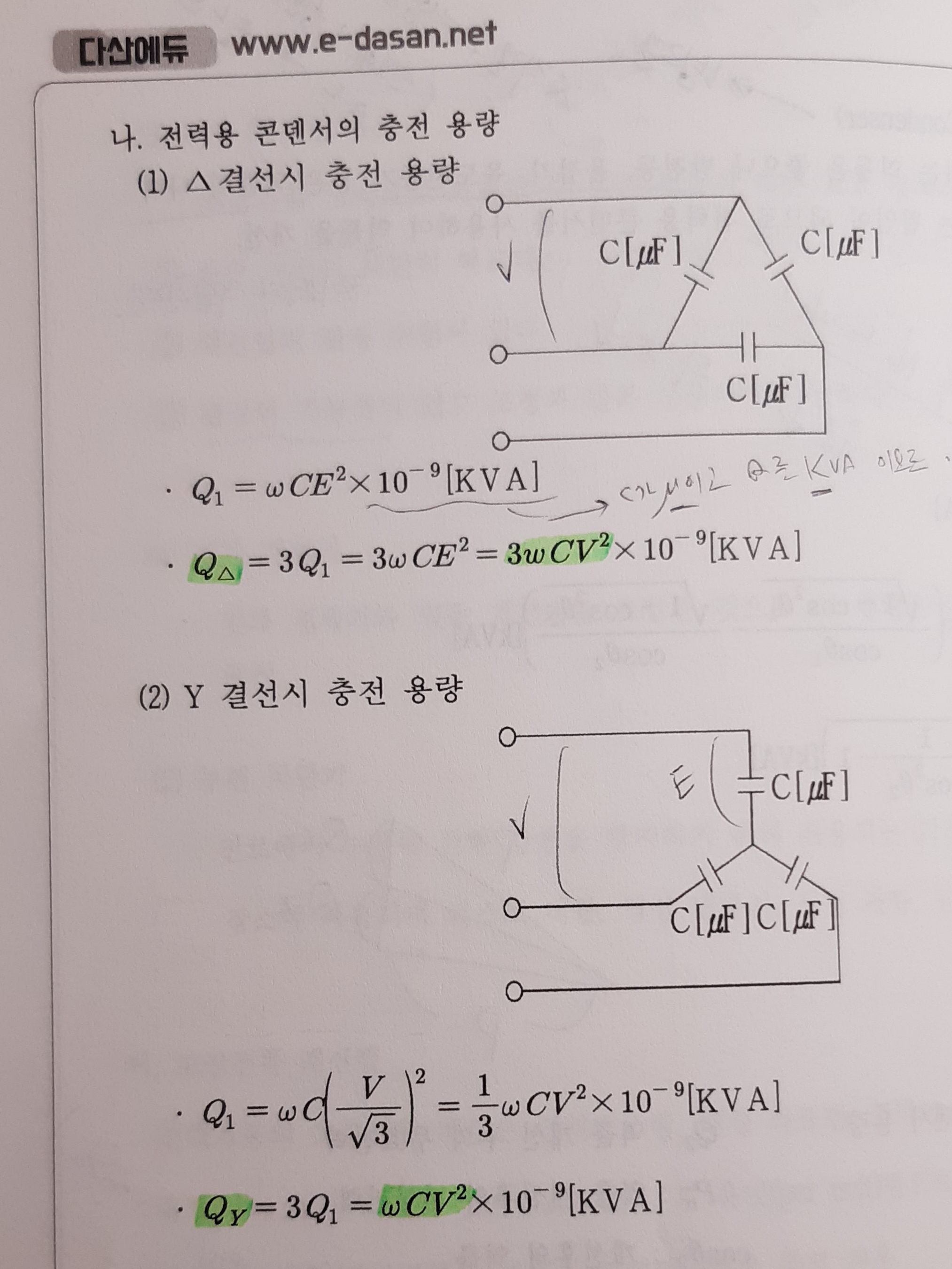

저압용 진상콘데서는 델타 결선으로 사용하기에 Q(△) = 3WCE^2 or 3WCV^2 ( E = V )
위의 식을 적용하는데, 한 개의 콘덴서에 대한 용량을 산출하기 위해서 다시 나누기 3을 해서,
Q(△)' = WCE^2 or WCV^2 식을 대입해서 콘덴서 용량(C) 구하는 문제인 것 같습니다.

덕분에 저도 많은 학습이 되었습니다.

① Q(△) = 3WCE^2 or 3WCV^2 ( E = V , 선과 상 전압 동일 )
② Q(★) = WCV^2 ( E = V / √3 선간과 대지 전압 차이 √3 )

※ 참고: 선로의 정전용량 = 3WCE^2 or WCV^2 ( 대지기준으로 보면 ★ 결선, E = V / √3 )
☞ https://www.youtube.com/watch?v=Cs3swTHSkiM


※ The 참고:

ⓐ Ic 충전전류 = WCE ( E = 대지전압 )
ⓑ Ig 지락전류 = 3 Ic = 3WCE ( 3개의 충전전류 해석이 아닌, Vector 해석에 의한 설명 참고 필요 )
☞ https://www.youtube.com/watch?v=ngSGKXo489M
