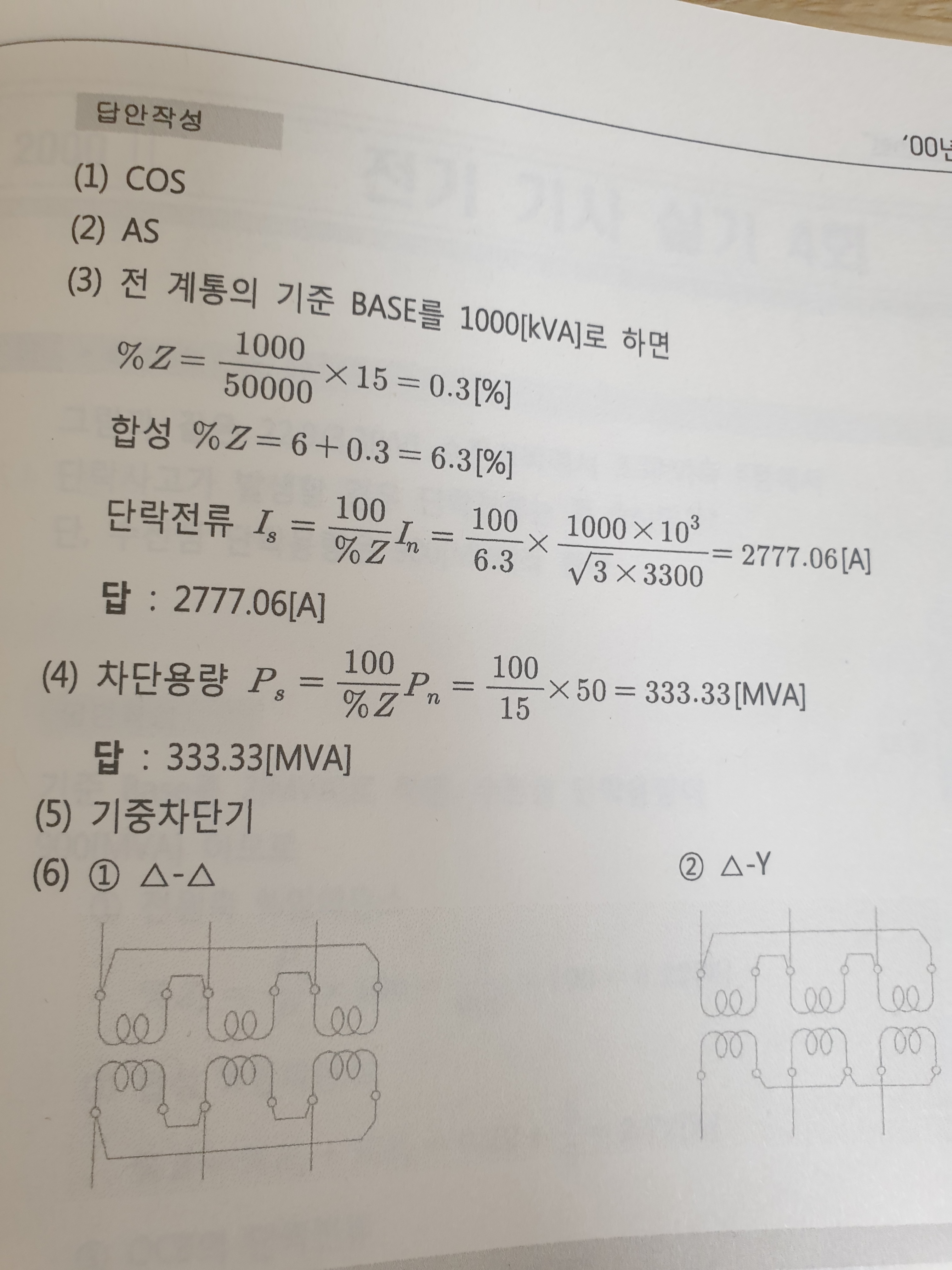

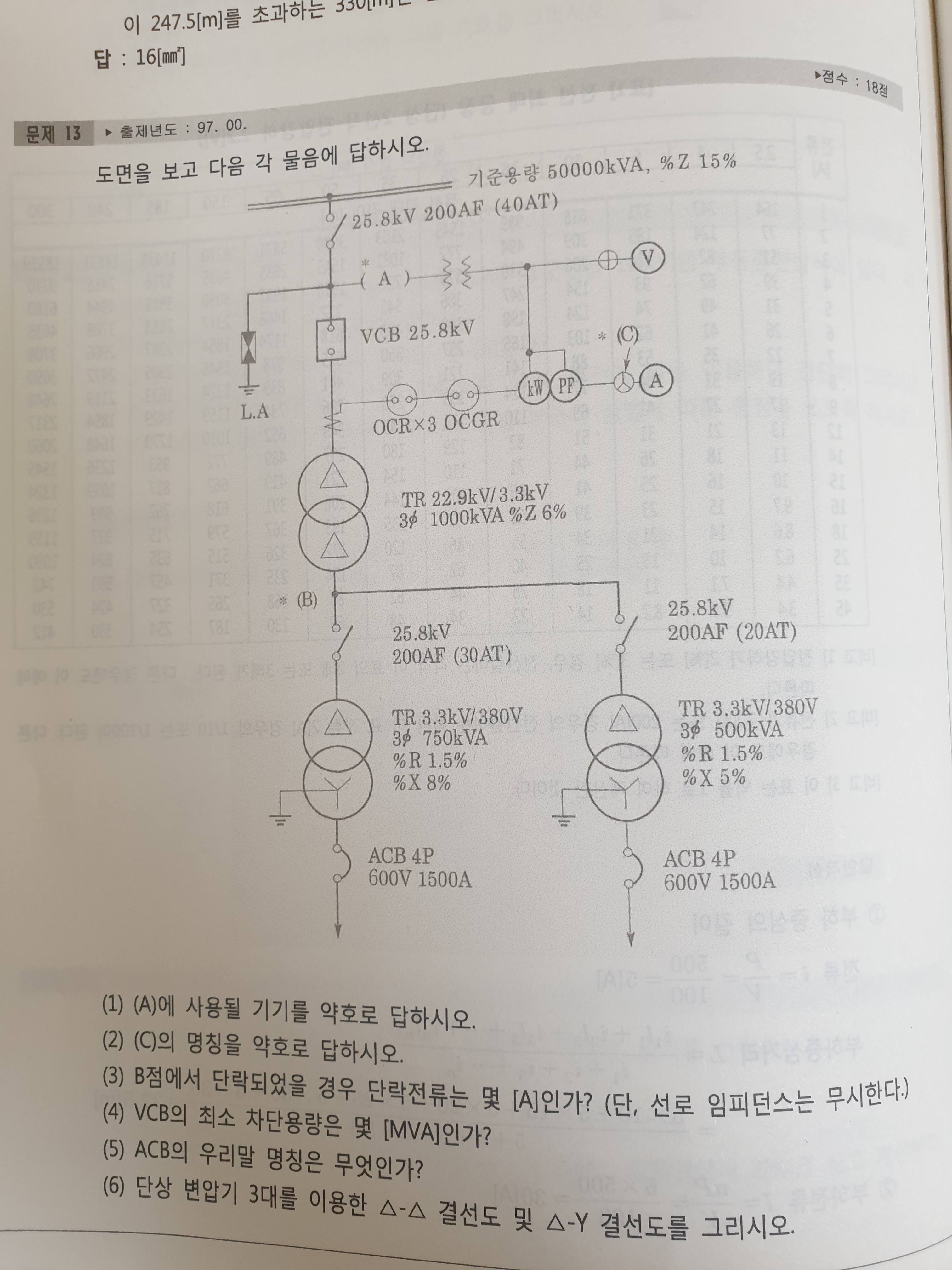

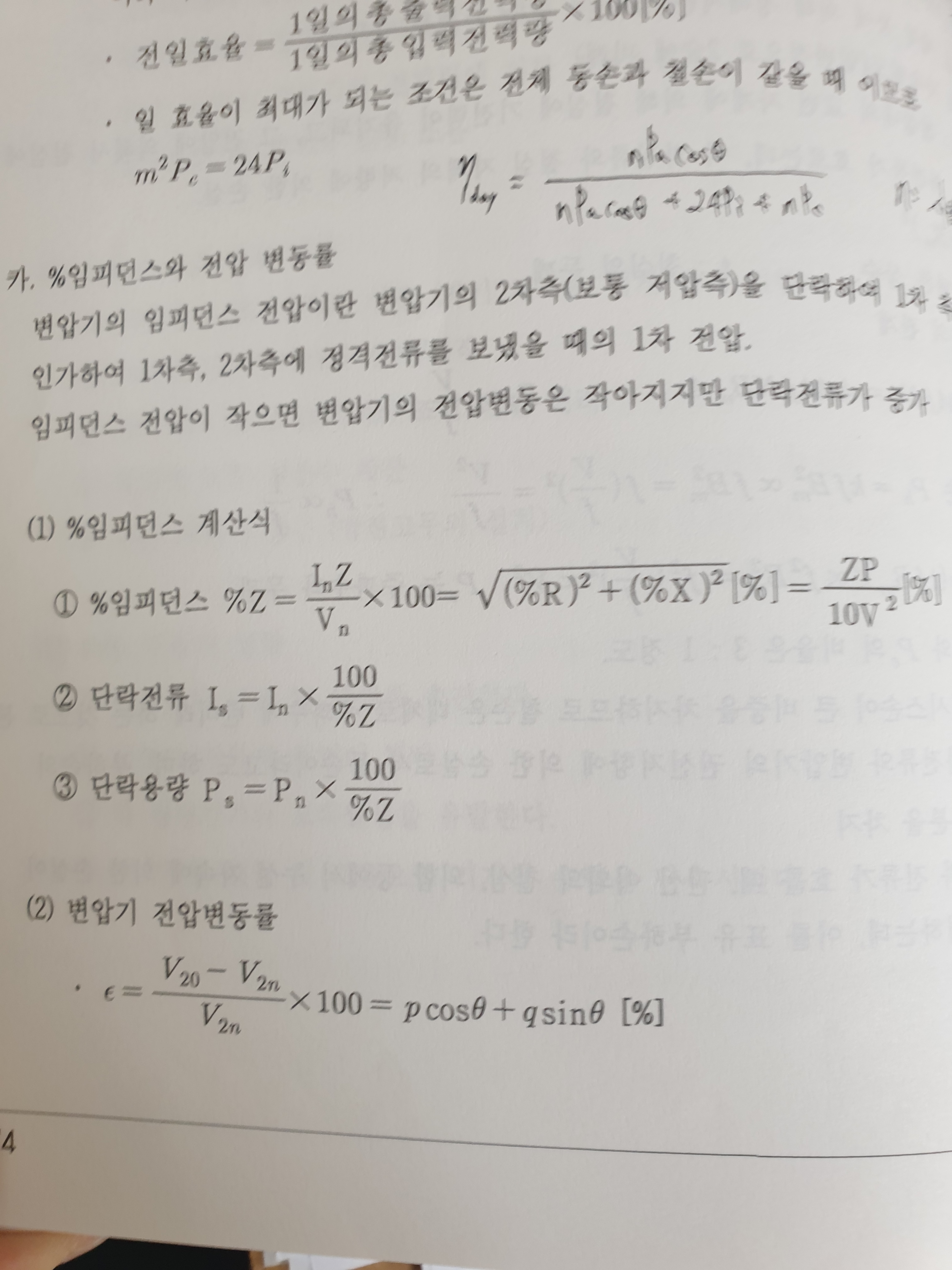

2번째 사진이 과년도책 내용인데요, 3번째 사진 소문제 4번에서 차단용량을 구할때 단락용량 구하는 공식처럼 구하는 것이 맞는지 여쭤보고 싶습니다.
둘의 값이 다른 것으로 알고있는데 공식을 혼용해서 사용해도 되나요??
둘의 값이 다른 것으로 알고있는데 공식을 혼용해서 사용해도 되나요??
다음검색
댓글
댓글 리스트-
작성자사시랑이 작성시간 20.07.03 안녕하세요...답변드립니다
차단용량을 구하는 우선 공식 = 루트 3 * 정격전압 * 정격차단전류 입니다.
다만, 이때 정격전압을 모르거나 혹은 정격차단전류를 몰라서 따로 구해야 하는 경우
위의 교재와 같은 방법으로 구하기도 합니다
위의 문제에서 정격전압을 알고 있다면, 정격전압과 단락전류를 이용해서 구하는 공식을 더 우선하시면 됩니다.
-
답댓글 작성자기사따자 작성자 본인 여부 작성자 작성시간 20.07.03 감사합니다!
-
작성자박서방 작성시간 20.07.03 저도 이부분이 헷갈리는데요 원장님...
문제에서 변압기 1차 공칭전압이 22.9kV이고
VCB 차단기 정격전압이 25.8kV인데
차단용량 =루트3*25.8*2777.06 하면 오답인가요?
2777.06은 단락전류이나 정격차단전류 와 같은 의미라 알고 있엇는데 아닌지요?
