[산업기사]변압기 외함 접지

[제발전기]

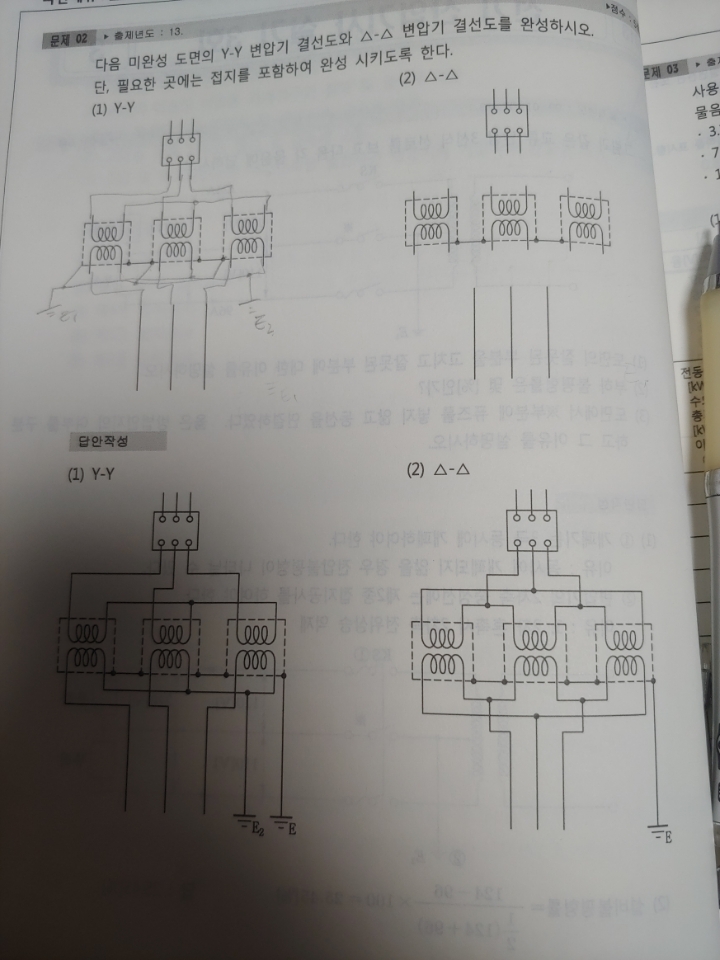

1. 여기 종별이 표시가 안 되어 있는데.외함은 전압이 안 주어져도 1종이죠?

2. 그리고 외함이 연결되어 있어서 묶지 않고 한 외함에만 잡지한 것 같은데 그래도 확실하게 하기 위해서 묶어서 접지해도 되나요?

[우동]

1. 작성자님 말씀대로 전압의 크기가 안적혀 있어서 외함접지를 E로 해야한다는 의미만 표시한것으로 보입니다. 즉 괜히 1종이나 3종으로 표시했다가는 애매해질수도 있다는거 같아요

2.외함들을 보시면 이미 사이사이에 실선으로 연결되어있어 묶여있다고 보시면 됩니다 만약 저 실선이 없었다면 작성자님 말씀대로 묶어서 해주면 되요

[제발전기]

만~약 묶여 있는데 못보고 또 묶으면 감점 요소가 될까요..?

[우동]

제발전기 저라면 결국 다 등전위라는걸 의미하는 선이라 좀 지저분해진것 말곤 틀린건 딱히 아니라고 볼꺼 같습니다

[제발전기]

우동 감사합니다!
