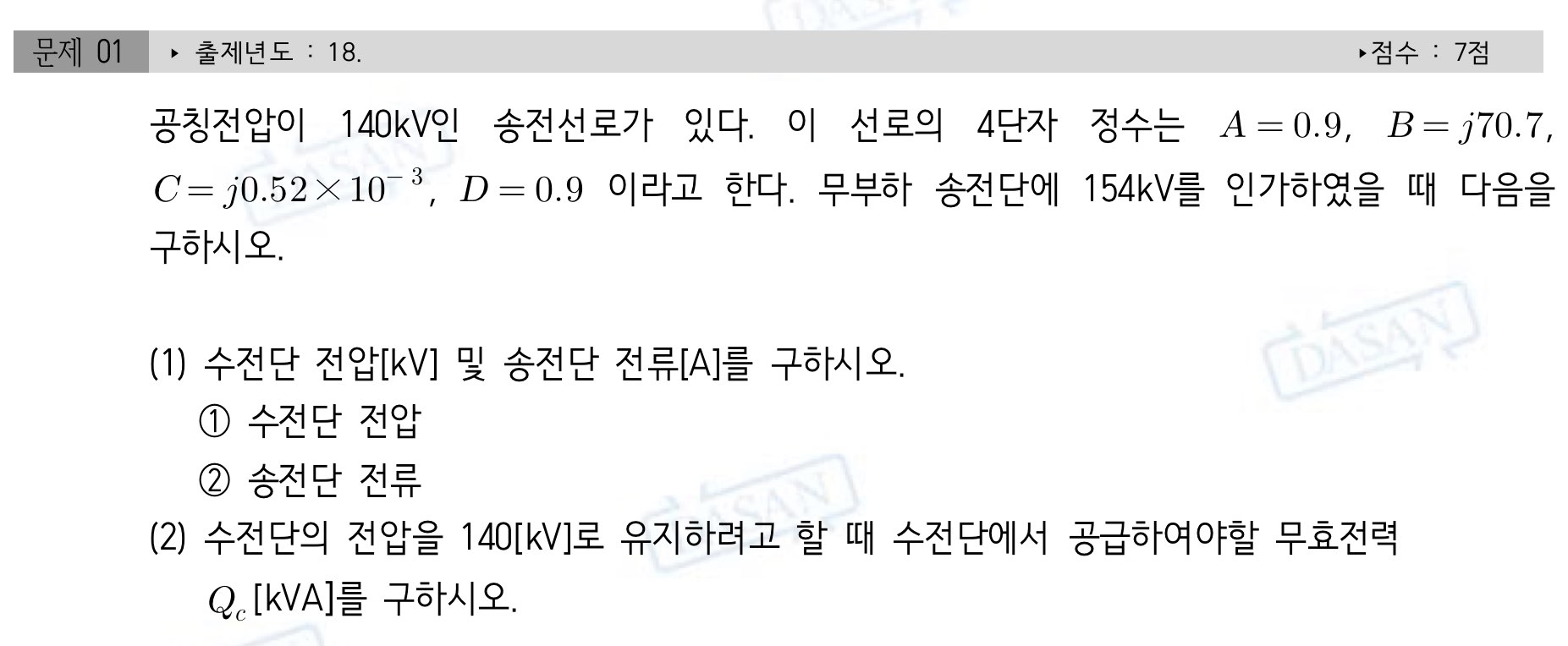

18년 3회 1번 질문있습니다.

[전기기사를위해]

 Q1.

무부하 송전단에 154kV를 인가하였다고 하면 Ir = 0이라고 문제에 전제되어있다고 생각하는데

(2)번을 풀 때에는 Ir의 값을 구해서 푸는 것 같은데 다른 문제라고 봐야하는건가요??

Q2.

(2)번 풀이 시, Ir이 무효전류 값이 나와서 이 값을 활용하여 무효전력을 구한 걸로 알고있습니다.

혹시 전류, 전력은 모두 유/무효분이 존재하는데 전압도 유/무효분이 존재할까요??

들어본 적이 없고 본 적도 없는 것 같은데 갑자기 궁금점이 생겼습니다...

[사시랑이]

안녕하세요...

1)번은 무부하시 송전단에 154kv를 공급할때 수전단 전압과 송전단 전류를 구하는 문제이며,

2)번은 똑같은 송전단 전압에서 선로정수를 이용하여 조상설비 용량을 구하는 문제입니다.

조상설비 용량은 수전단 전류를 이용해서 구해야 하므로

무부하로 두는 것과는 상관이 없습니다.




선로에 L, C 성분이 포함되면 전류에도 무효분 전류가 포함됩니다.

여기에서 말하는 무효분은 위상이 0도가 아니라 세타만큼 앞서거나 뒤진 것을 의미합니다.

전압을 기준으로 전류의 위상이 세타만큼 앞서거나 뒤지면 무효분이 생기며,

만약, 전류를 기준으로 한다면 전압에도 동일하게 적용할 수 있습니다.
