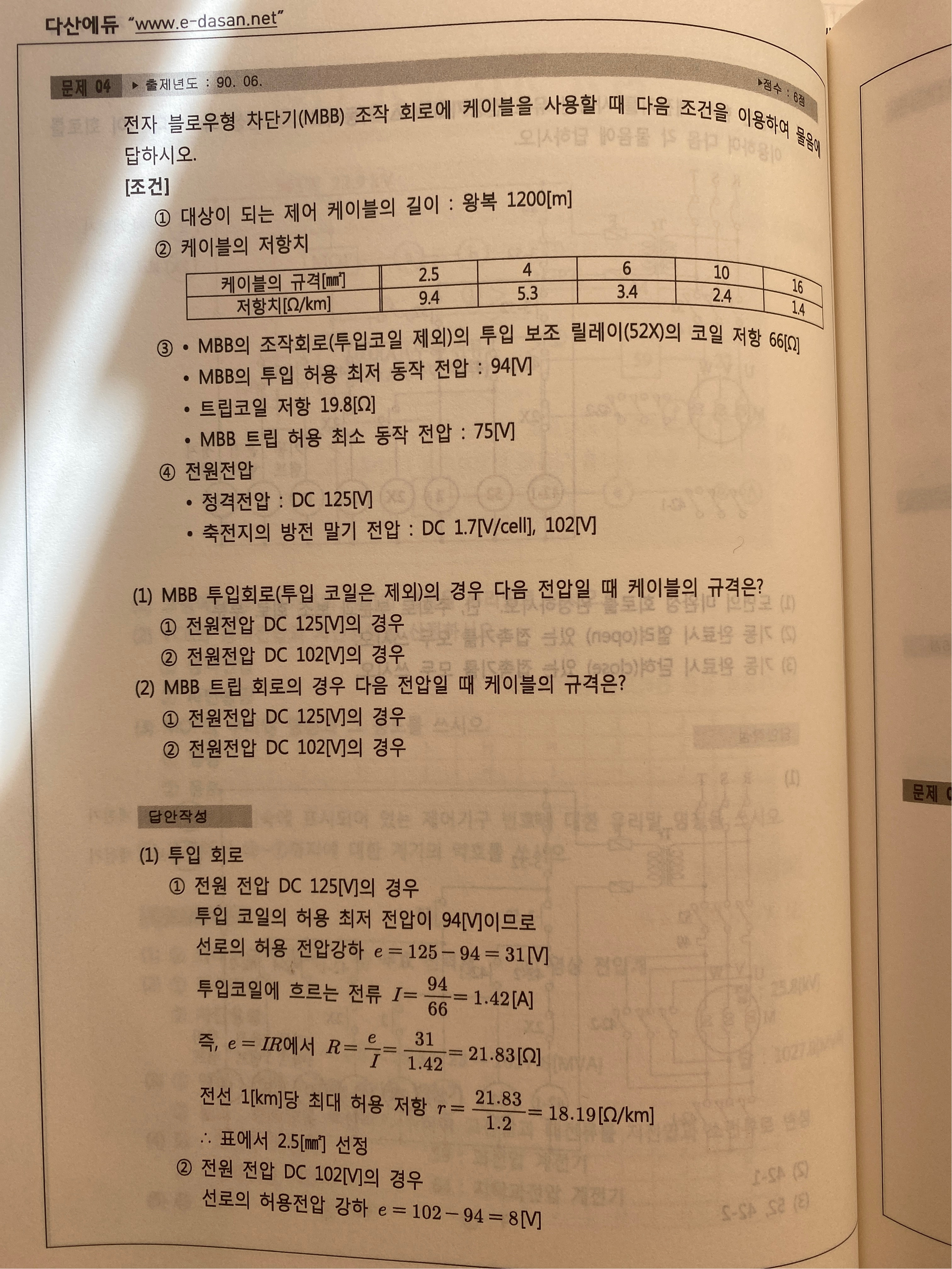

[전기기사]과년도 2권 188페이지 MBB 투입 회로 문제

[v피클]

안녕하세요.

아무리 생각해도 이해가 가지 않아서 질문 드립니다.

1. 인강에서 설명하신 회로를 보면 차단기 왼쪽에 투입 코일이 그려져 있는데
MBB의 조작회로( 투입 코일 제외)의 ~ 에서 투입 코일 제외 라는 의미가 궁금합니다.

2. MBB의 투입 허용 최소 동작 전압이 94[V] 이고 코일 저항이 66[Ω] 일때
전원 전압이 125[V] 이면  전류가 125/66이 아닌 94/66인 이유가 궁금합니다
최소 동작 전압이라는게 말 그대로 투입코일이 작동하기 위한 최소 전압이 아닌가요?

[시나브로^^]

질문1.
차단기의 투입코일 저항은 고려하지 않음을 의미합니다.
릴레이 자체의 동작에 대하여만 고려함을 의미합니다.

질문2.
공급전압 = 전압강하 + 최저동작전압 입니다.
허용 전압강하에 의하여 전선굵기를 구하는 것입니다.
따라서 동작코일에는 최저전압이 걸린다는 가정하에 계산이 됩니다.

[v피클]

감사합니다 덕분에 이해 했습니다 ^^
