단락시험 개방시험 회로 봐주세요 원장님

[오추]

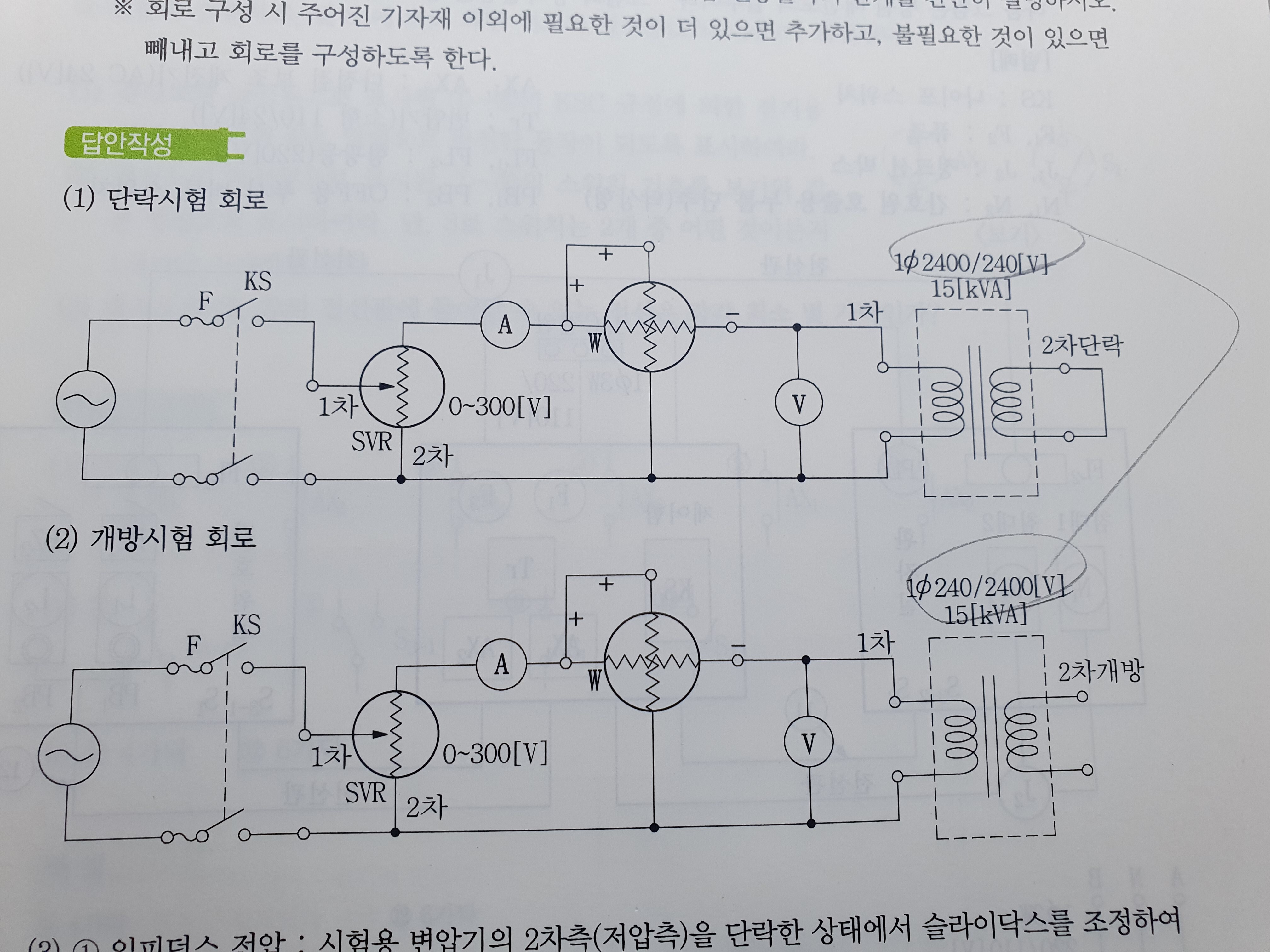

전압이 단락시험과 개방시험이 서로 반대위치로 해놨는데 이것이 맞나요 원장님

21년 개정판 실기책 41페이지

[코리도라수]

네, 맞습니다.

[단락시험]
단락 시 단락전류는 큰 전류이므로 단락시험 시 이 단락전류를 작게 해야 기기에 무리가 가지 않습니다.
따라서 단락시험시 저압측을 단락하고, 고압측에 전원인가 전류 측정을 합니다.
(변압기 권수가 낮은 측 전류가 크고, 권수가 높은 측 전류가 작으므로)
즉, 단락시험에서는 전압비가 2400/240을 해야지 1차측 전류가 작아지게 됩니다.

[개방시험]
슬라이드닥스의 공급전압은 300V까지 입니다.
만약 반대로 하게 되면 2400V의 전압을 공급해야 하는데
그렇다면 별도의 승압기를 사용하여야 합니다. 따라서 저압측에 전원을 공급하고, 고압측을 개방하여 시험을 합니다.
즉, 개방시험에서는 전압비가 240/2400을 해야지 1차측 전압이 작아지게 됩니다.

[오추]

네 감사합니다
