[산업기사]광도 그래프 보는방법 알고 싶습니다.

[행복한 삶이란]

기준이 뭔지 헷갈립니다.

두번째것은 300 cd로 읽고

첫번째 에선 3000으로 읽었습니다.

어떤기준으로 그렇게 읽나요?

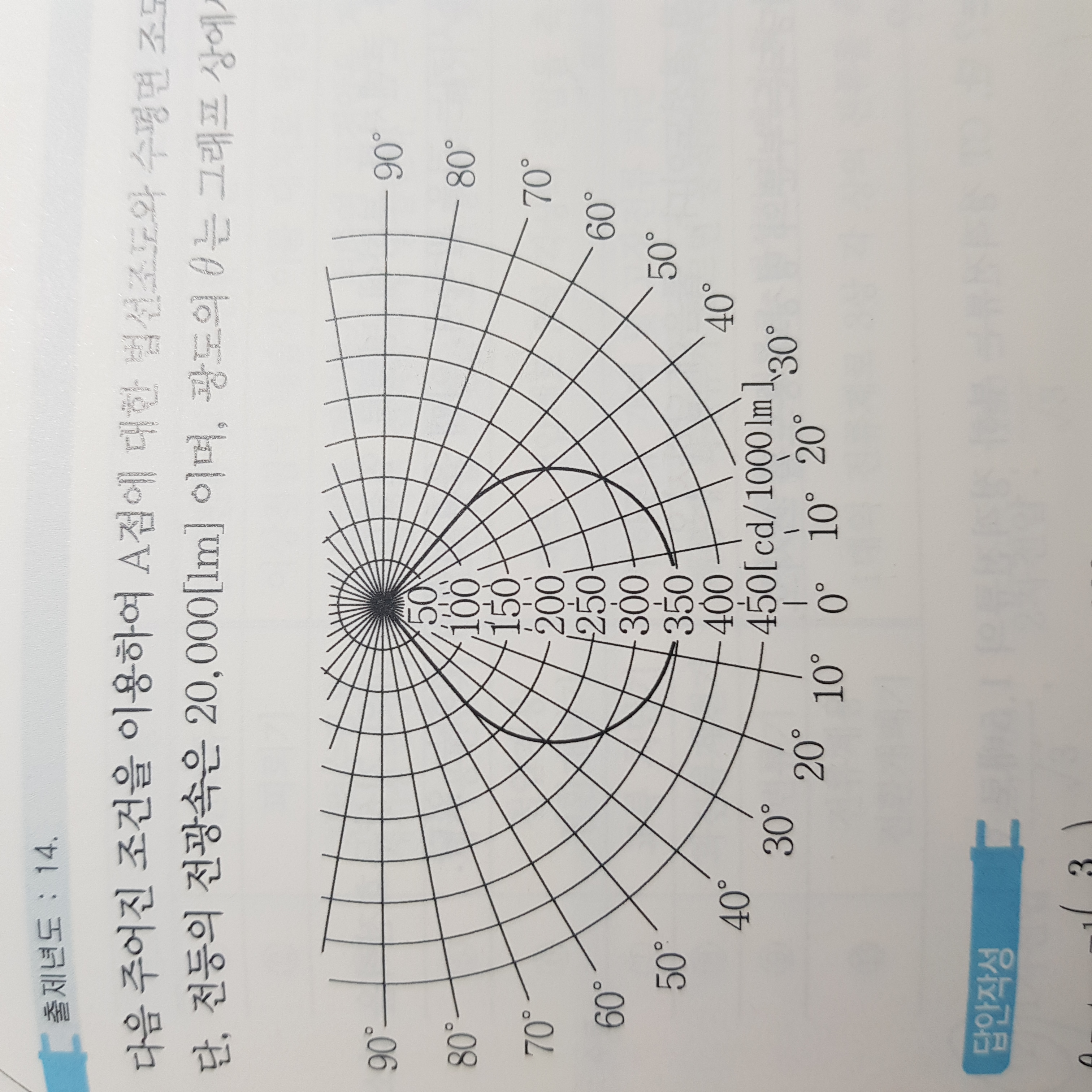

두번째 그림에선  30도에서

300과 만나길래

 그런가보다 했는데

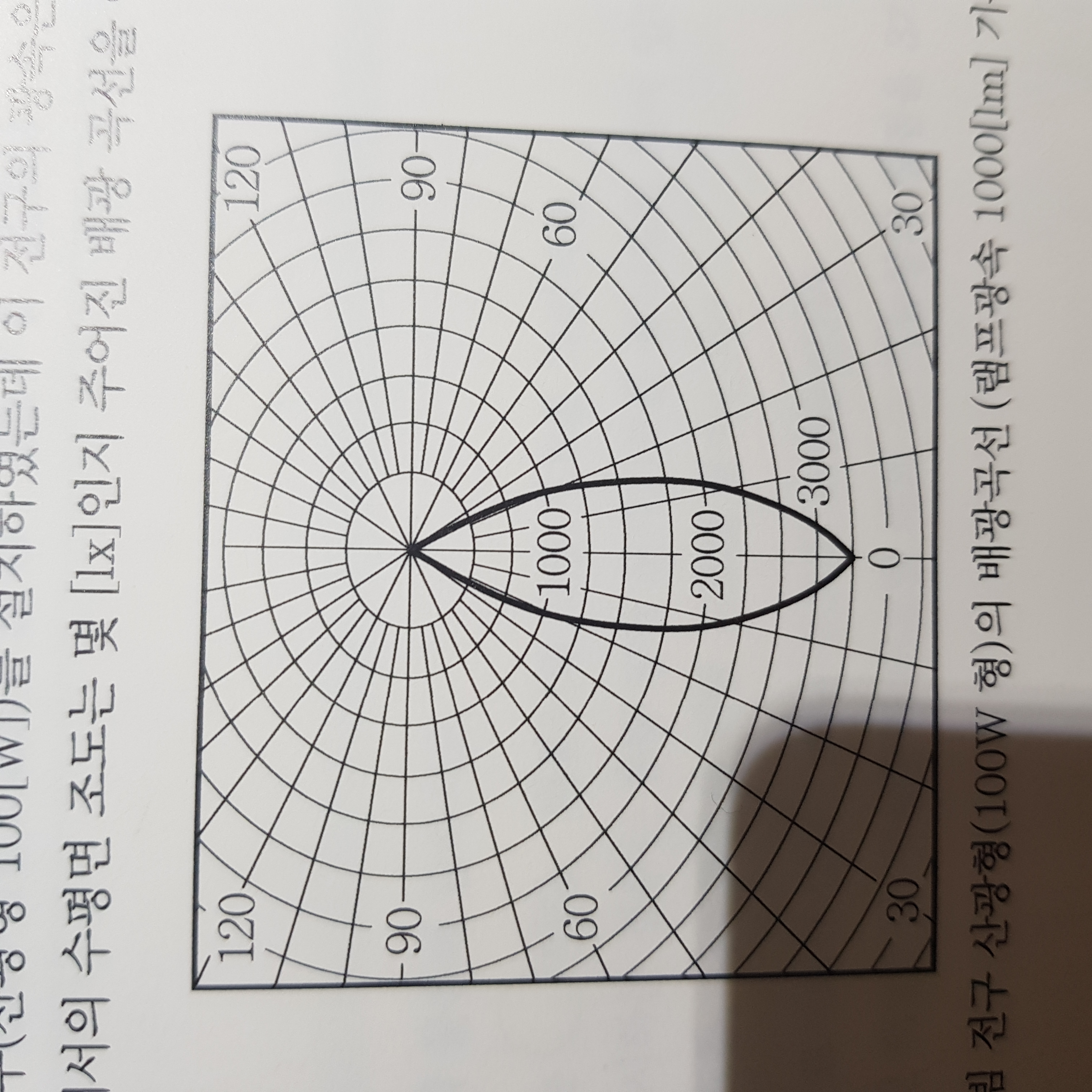

첫번째 럭비 공 모양 그래프는

0도에서 3000과 만나는것 같지도 않은데

3000이라고 읽네요

[시나브로^^]

1. 광원과 피조면간에 이루는 각을 구합니다.
2. 각도와 럭비공 모양의 진한선과 만나는 지점을 찾습니다.
3. 만난 지점에서 동심원이 만나는 점에서를 그 값을 읽으면 되겠습니다.

ex) 아래의 사진 배광곡선에서...

1. 각도가 30도라고 한다면
2. 30도와 진한 색의 볼과 만나는 지점과 동심원이 동시에 만나는 점이 300 이라는 것을 알수 있습니다.
3. 1000lm 을 기준으로 300cd를 의미하게 됩니다.

[행복한 삶이란]

럭비공 모양의 진한선은 3천도 만나고 2천도 만나고 1000도 만나는것 아닌가요?

그렇게 따지자면 두번째 그래프도 250도 만나고 200도 만나는걸로 보이는데요

아직 이해가 안되는군요

혹시 정확히 어느 포인트가 만나는곳인지를 해당 그림에 표시하여 알려주실순 없나요?
