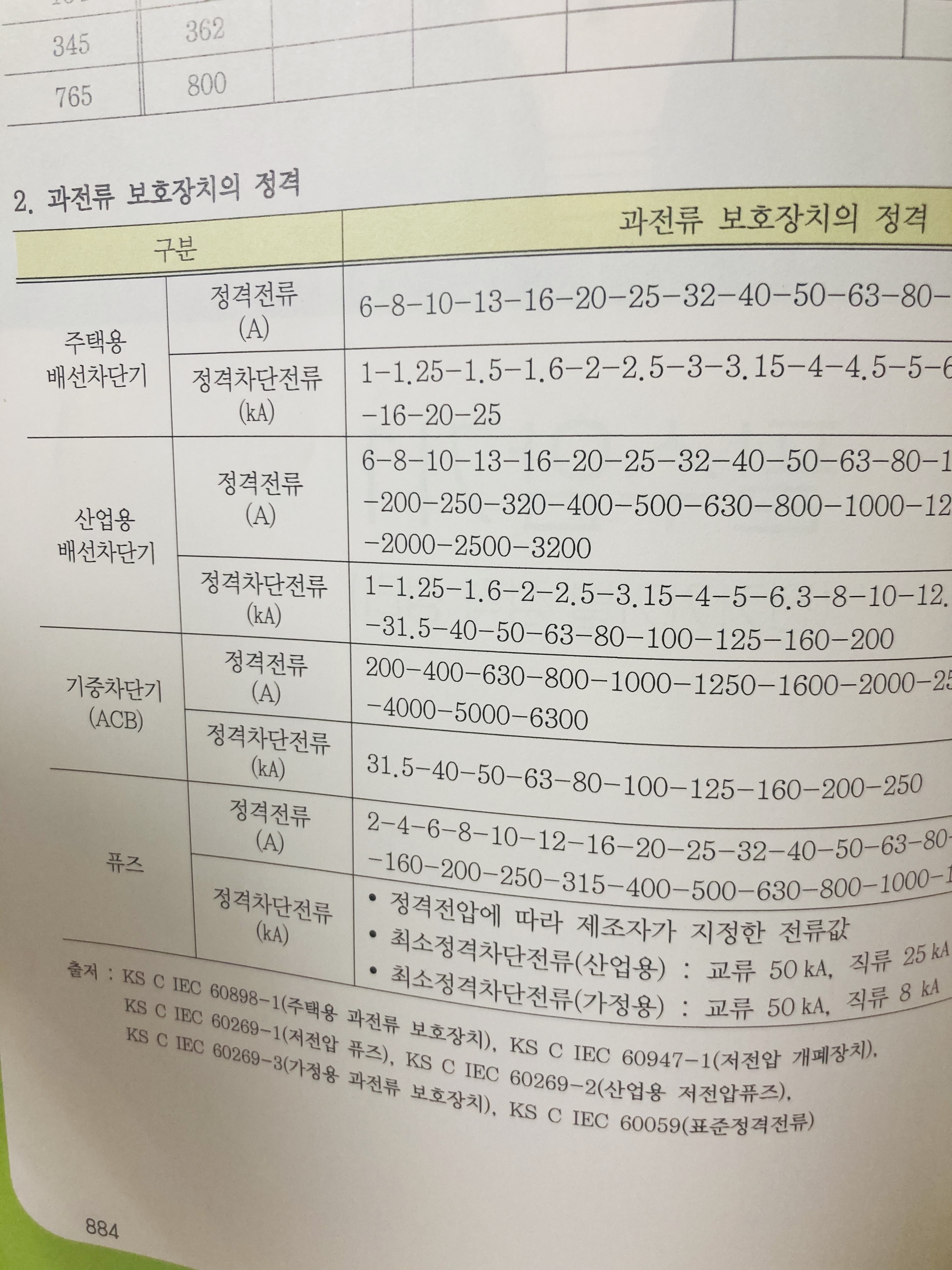

여기서 정격전류라고 쓰여진 칸이 프레임전류[AF]이고 정격차단전류라고 쓰여진 칸이 트립전류 [AT] 인가요?
다음검색
댓글
댓글 리스트-
작성자쏠레로이드 작성시간 21.04.04 정격전류가 AT이고 AF는 기존 ACB.MCcB AF외우면 되요
-
답댓글 작성자닉네임꺽정 작성자 본인 여부 작성자 작성시간 21.04.04 그럼 정격차단전류라고 쓰여진칸은 뭔가요?
-
답댓글 작성자쏠레로이드 작성시간 21.04.04 닉네임꺽정 그건 실기 이론 2권 6장 과전류 보호설계할 때 문제에서 산업용 배선용 차단기 정격차단전류 선정하는 문젤 참고하세요
-
작성자코리도라수 작성시간 21.04.05 AF(Ampere Frame)는 차단기 프레임(외형) 용량으로 단락 등의 사고 시 화재, 폭발 등이 발생하지 않고 "프레임이 견딜 수 있는 최대 전류"를 말합니다. 첨부하신 사진에 AF값은 없습니다.
AT(Ampere Trip)는 차단기 트립용량으로 안전하게 통전 시킬 수 있는 최대 전류. 즉, "차단기의 정격전류"를 말합니다. 첨부하신 사진에 정격전류(A)의 값입니다.
정격차단전류(단위는 kA)는 정격전압, 조작기구의 정격조건하에서 표준의 동작책무를 행하는 경우 차단기가 차단할 수 있는 "단락전류의 한도"를 말합니다.
해당 개념은 이론서 1권 - 7장. 전력기기 - 차단기 파트에서 다룹니다.
