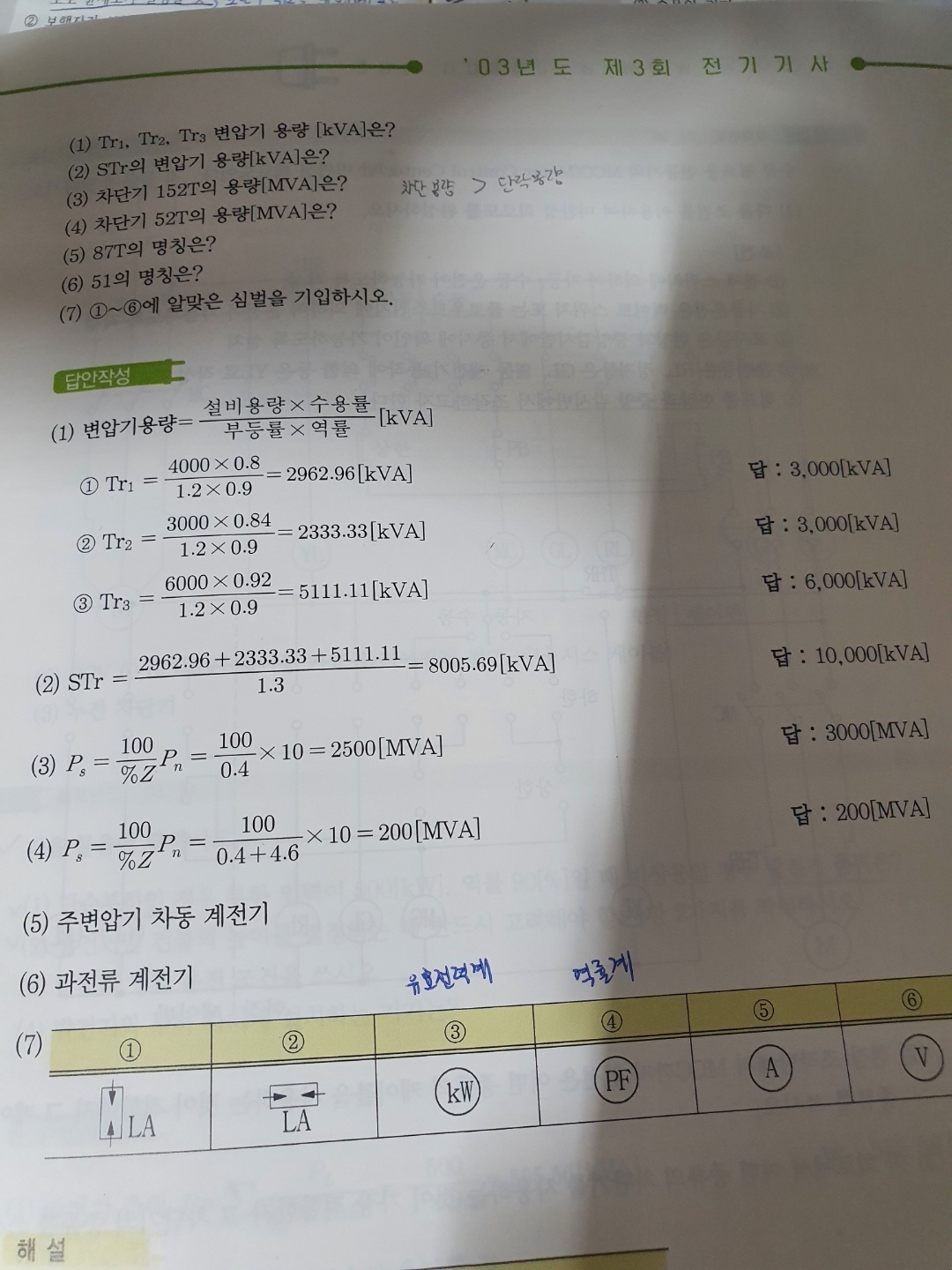

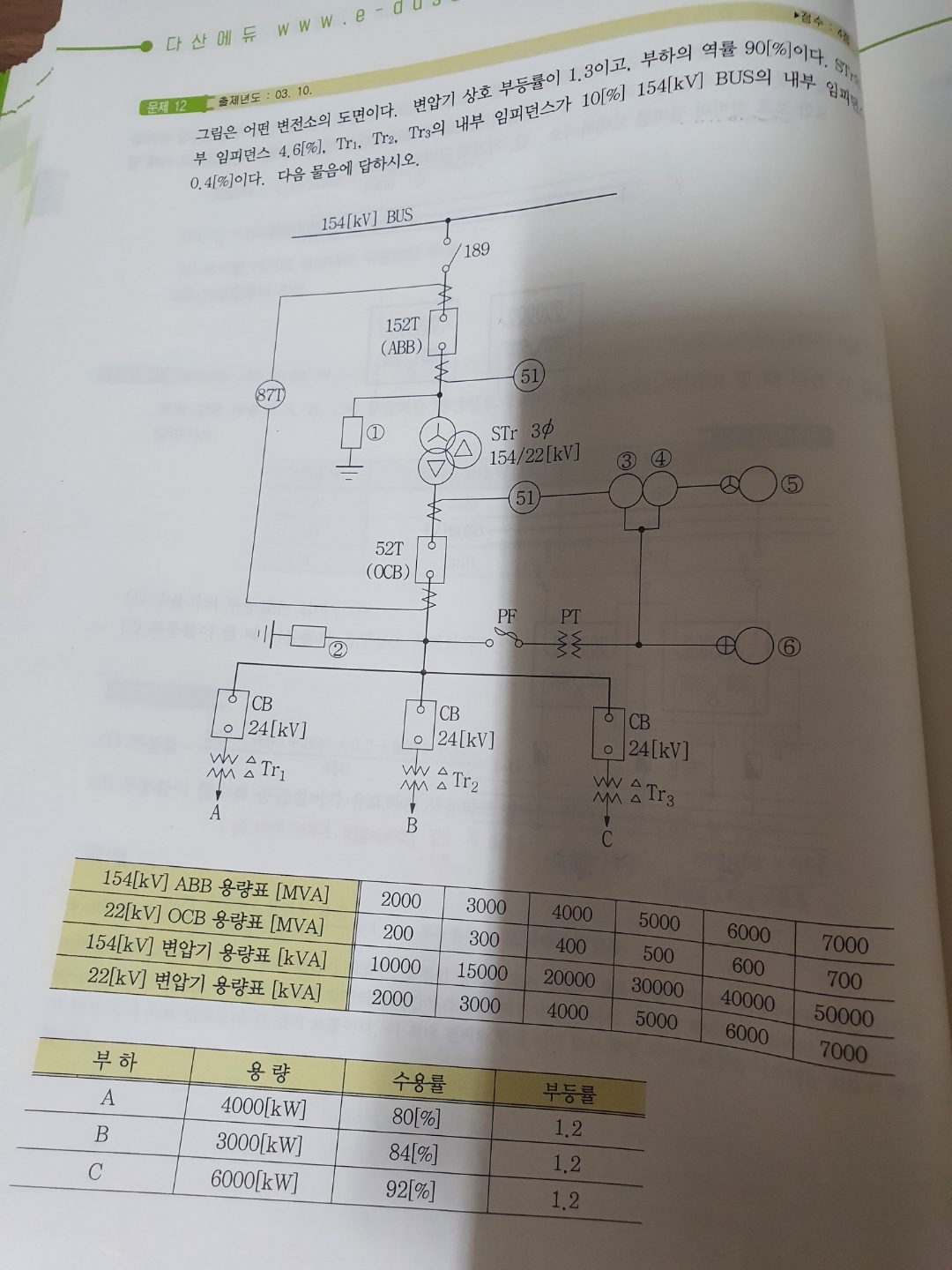

이 문제에서는 4번 52T의 차단용량 구할 때, 루트삼 * 24 * Is = 218.18[MVA] 나와서 답이 300[MVA]로 산정되는데, 차단용량 구하는 공식 정확히 멀로해야 하나요. 진짜로 답답합니다
(Is = (100/5) * (10*10^3 / (루트3 * 22) 대입)
다음검색
댓글
댓글 리스트-
답댓글 작성자인생은 건강 작성자 본인 여부 작성자 작성시간 21.04.08 내가바로전기 그래서 저는 차단용량식으로 풀었는데.. 218MVA가 나와서 300MVA로 산정됩니다 ㅠㅠ
-
답댓글 작성자내가바로전기 작성시간 21.04.08 인생은 건강 아.. 차단용량이 차단기에만 있는것이아니라 개폐기에도 정격차단전류가있듯이 차단기용량이라해서 무조건 차단용량을 물어보는것이아니라,
위 문제에서는 차단기의 용량을 묻고있어서 기본적인 단락용량을 묻고있다 봐야하고 그래서 계산과정에서 공칭전압을 넣어서 계산하시면 200MVA 나오는것 입니다!! -
작성자내가바로전기 작성시간 21.04.09 음 비유하자면, 당신 성이무엇입니까? 라는 질문에 홍입니다! 가 맞는데 질문자님께서는 홍길동입니다! 라고 답하고있다할까요..? ㅠ
이해가 되셨음 좋겠습니다 -
작성자코리도라수 작성시간 21.04.09 링크 영상의 내용은 다음과 같이 정리할 수 있습니다.
① 단락용량: 루트3*공칭전압*단락전류 = 100/%Z *Pn
② 차단용량: 루트3*정격전압*정격차단전류(=단락전류)
차단기의 차단용량이라고 하는 것은 단락사고시 단락사고를 차단하기 위한 용량으로 단락용량보다 큰 정격의 값을 선정하면 됩니다. 따라서 차단기의 정격차단용량을 구하는 경우에는 차단용량 또는 단락용량 공식으로 구하여 선정할 수 있습니다.
질의하시는 문제 (3) (4)는 차단기 용량을 묻고 있으므로 ① 100/%Z *Pn 또는 ② √3*Vn*Is 의 식 중 하나를 적용할 수 있는데 문제에서 각각의 %임피던스 %Z가 주어졌으므로 100/%Z *Pn의 공식에 바로 적용하여 쉽게 차단용량을 구할 수 있습니다. -
답댓글 작성자내가바로전기 작성시간 21.04.15 원장님 질문자님께서는 차단용량을 구하셨습니다. 2번공식의 Vn을 대입하게되면 정답이 나오지않습니다
공칭전압을 대입하여 단락용량을 구해야합니다..!
