간선 전선본수

[나나맘]

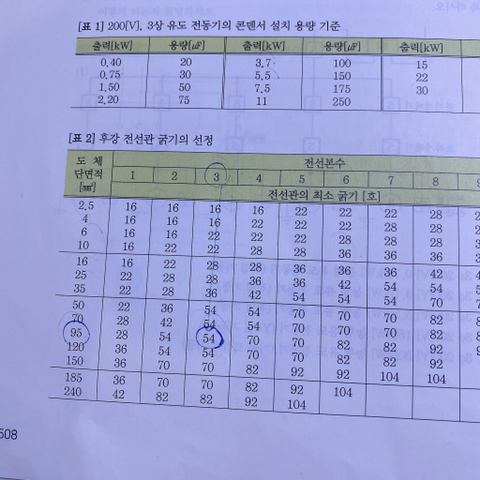

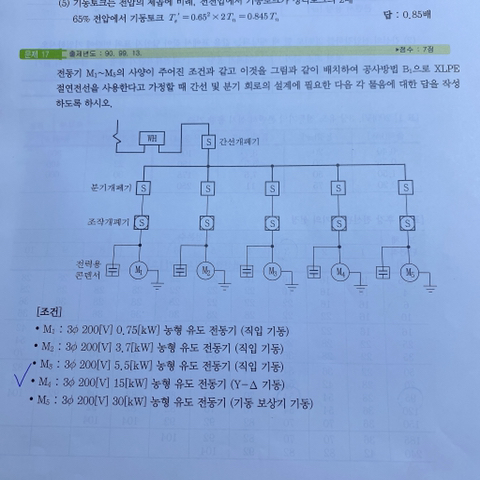

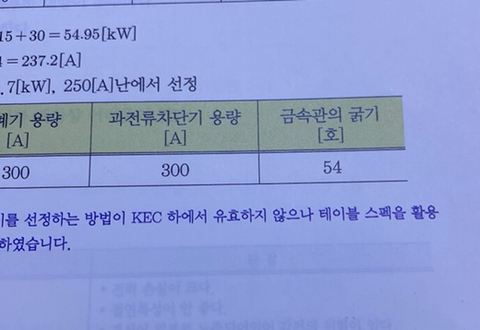

여기서 간선의 금속관 굵기를 정할 때 간선의 전선본수가 왜 3인가요?

5개로 분기되어서 5인줄 알았는데..
간단한 질문이지만 여쭙니다ㅠ

[호수예지]

3상 이라서 요

[나가리다]

3상이 아니고 관하나에 선이 3개 들어가서 그런거 아닌가요??

[가자기]

전선 수는 기동 기준으로 나뉘는 걸로 알고 있습니다 직입기동과 기동보상기가 3가닥이고 Y델타 기동이 6가닥입니다 위의 문제처럼 Y델타가 다른 기동법과 같이 쓰일 때에는 3선을 기준으로 구하시면 됩니다

[다산에듀랑]

분기선하고 전선의 본 수는 다른 개념입니다.
즉 분기선 안에 전선이 몇개있냐를 따지는 것이지요
일반적으로 3상 1회선일 경우 전선 본수는 3이겠지요

[코리도라수]

r,s,t 3상이므로 간선에 3가닥이 들어갑니다.
간선개폐기에서 5개의 분기회로로 분리되며, 각각의 분기회로에서도 전동기 부하에 가는 전원선은 r,s,t 이므로 기본 3가닥입니다. (y-델타의 경우 7가닥)

* 참고영상 : https://youtu.be/PdaVDEv3GQE
