05년도 1회 6번 ACB ,MCCB 용량 선정

[rltkrltk]

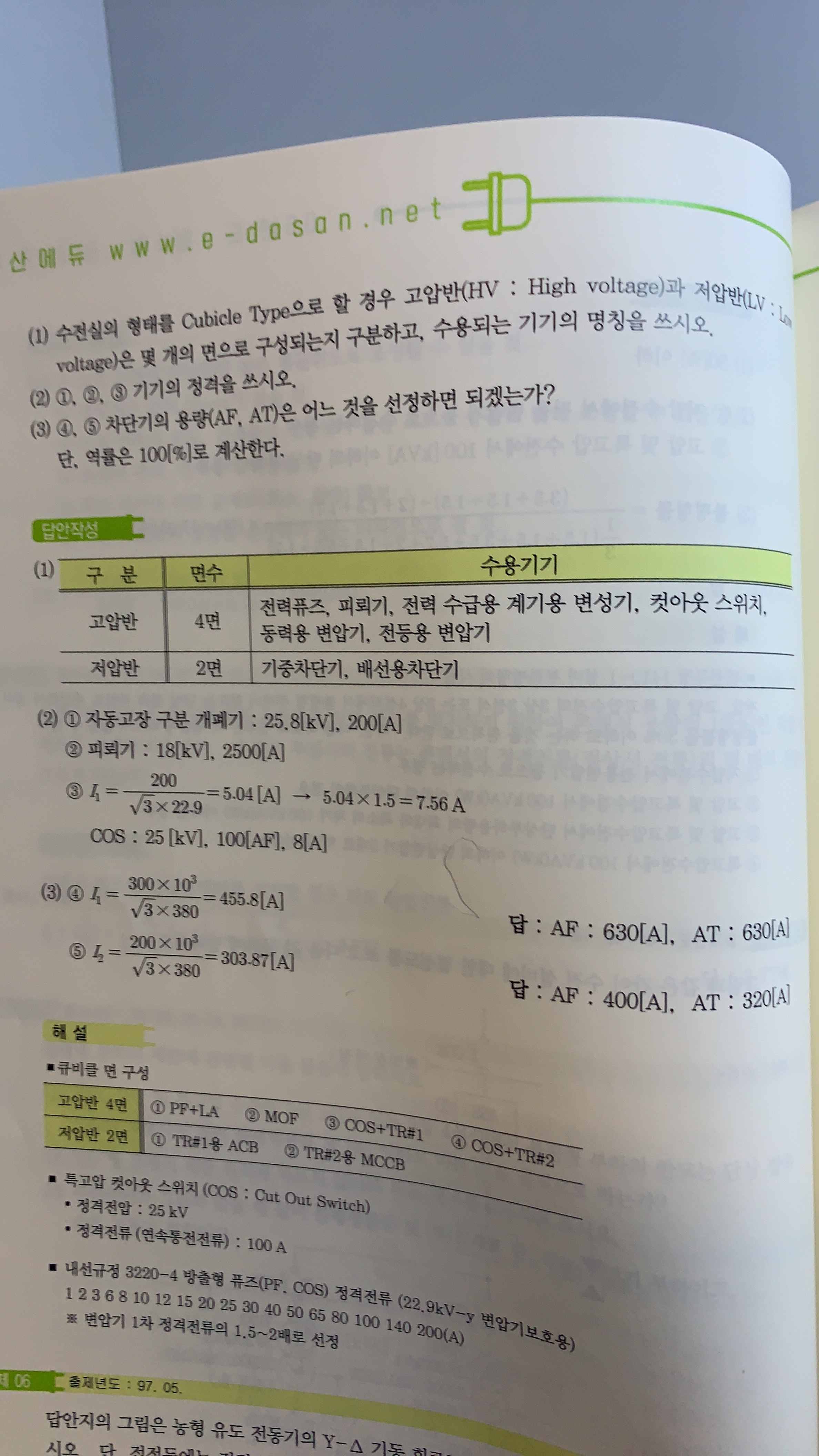

1. 3)번문제에서 ACB와 MCCB의 용량을 선정하였는데, AF은 책 맨뒷부분에 나와있지 않고 AT용량만 나와있습니다. AF용량 같은경우는 어떻게 선정하면 되나요 ? 따로 만들어진 표가 있나요 ?

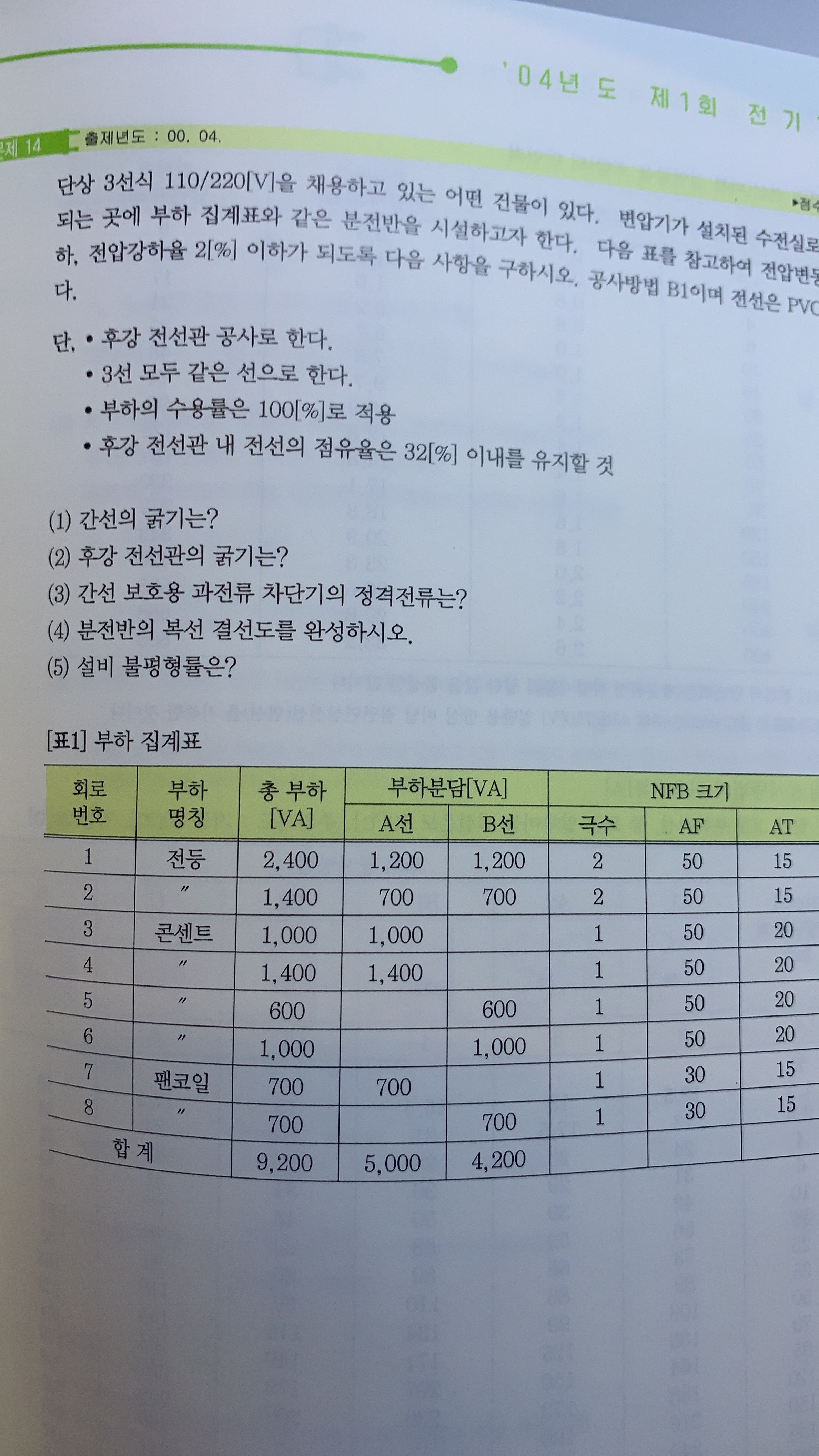

2. 3) 의 과전류 차단기 정격전류 구하라는 문제에서는 COS,PF 정격전류나 MCCB AT전류 둘다 사용해도 되는건가요 ?

계산식에서 가장 근접한 COS 정격전류 나 MCCB AT전류 둘중에 하나를 선정하면 되는건지 궁금합니다.

[코리도라수]

질문1.
ACB, MCCB 정격 AF/AT 값은 제조사별 상이한 부분이 있습니다.
■ AF 값의 경우 교재에서 별도로 정리하고 있지는 않으나, 시험에 많이 나오는 규격 위주로 암기합니다.
ex) 100, 125, 250, 400, 630.. 등
■ AT 값의 경우 기출문제집 제일 뒤에 부록의 과전류 보호장치 정격 표를 암기하시면 됩니다.

※ KEC 반영 문제 출제 시 배선용차단기 AF, AT 값에 대하여 문제에서 주어져야 하는 것이 타당하다고 판단되나 질의하시는 문제와 같이 그렇지 않다면 AF값은 기출문제집의 문제를 통하여 암기한 값으로 작성하여 주시고, AT값은 기출문제집 부록1에 수록된 과전류 보호장치의 정격 값으로 작성하여 주시면 되겠습니다.

질문2.
틀립니다.
(3)에서 묻는 것은 차단기 용량으로 문제에서 NFB라 하였습니다.
여기서 NFB는 MCCB(배선용차단기) 입니다.
그리고 저압의 부하에 대한 과전류보호는 COS, PF로 하지 않습니다.
