플로우트 스위치 , 리밋 스위치 차이점

[rltkrltk]

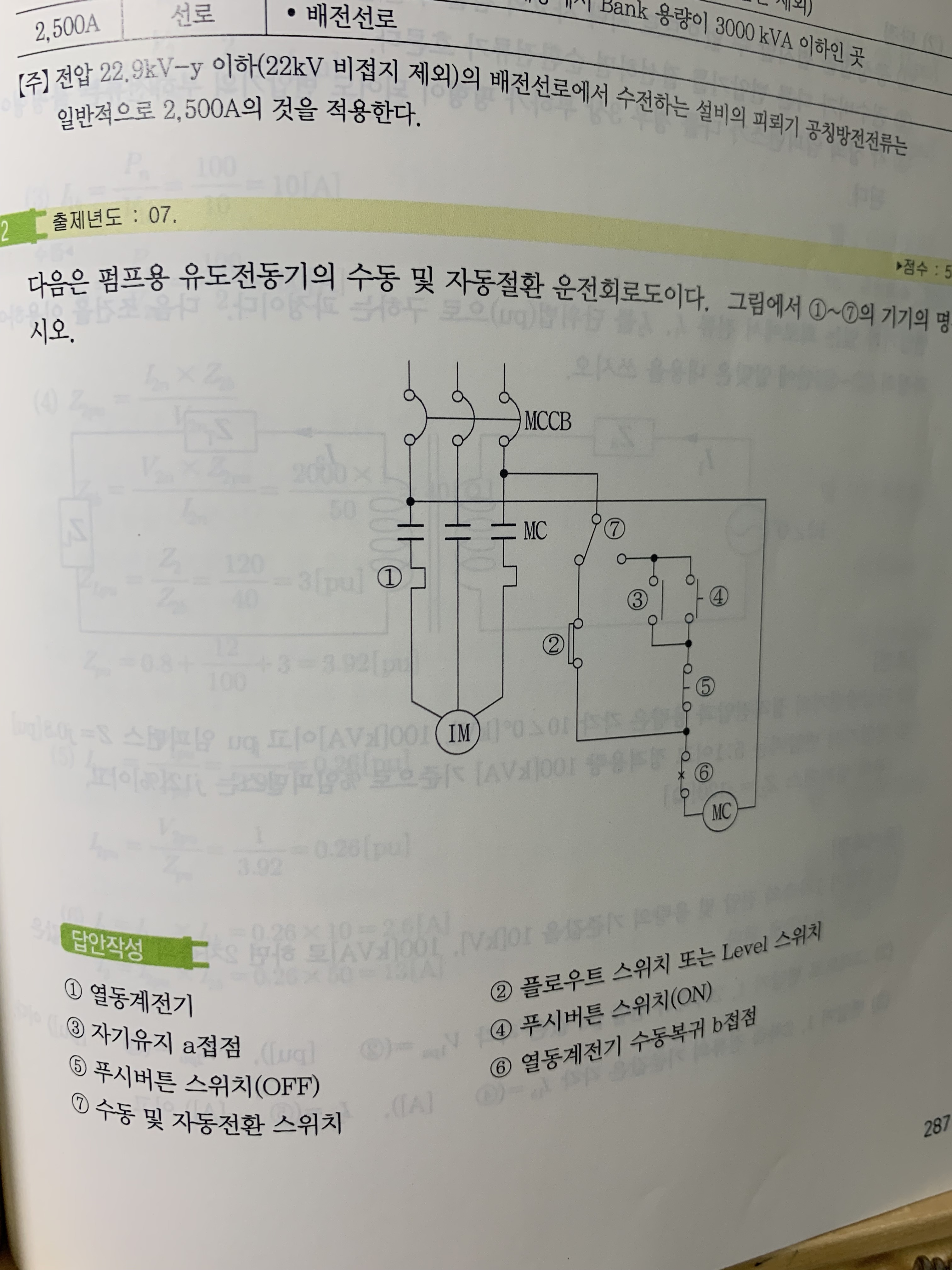

1. 첫번째 사진같은경우에서 보면, 리밋스위치와 플로우트 스위치를 사용한다고 되어있는데,

펌프용으로서 수위에 따라 동작하는 스위치는 플로우트 스위치라 하셨고, 기계적 위치에 따라 동작하는 스위치는 리밋 스위치라 하셨습니다. 근데 펌프용에서 어떻게 리밋스위치가 사용된건가요 ?

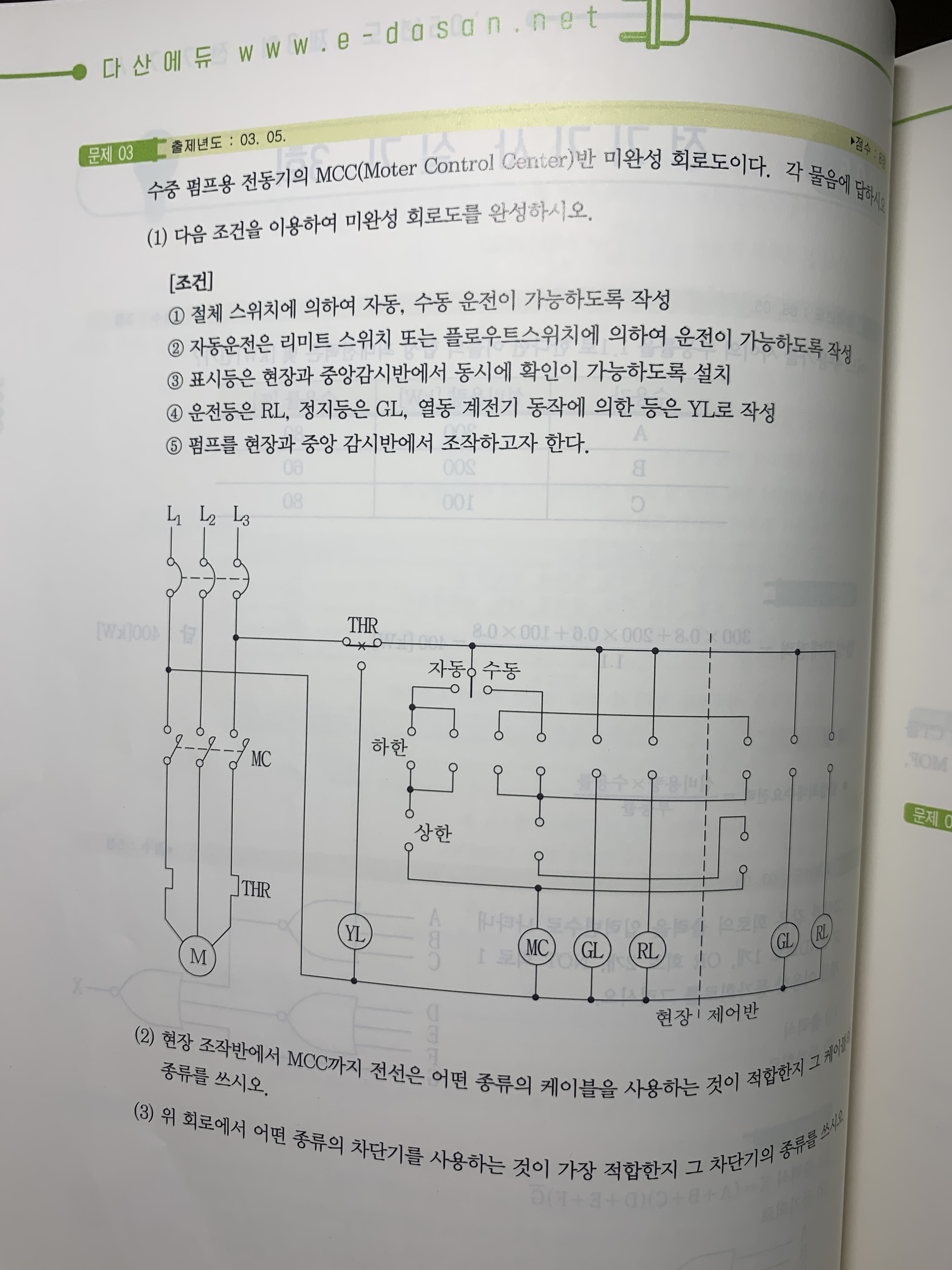

두번째 사진과 비교했을떄 두번째는 펌프용으로서 플로우트가 사용된다고 나와있는데, 첫번째사진의 문제같은경우는 리밋도 사용된다해서 헷갈립니다.

2. 여기서 a접점이 플로우트 스위치고 , b접점이 리밋스위치이고 그런것은 아니겠죠 ? 하나의 스위치로서 a,b접점을 표시한건가요 ?

[NiceShotNick]

펌프 동작용 플로트 스위치는 수위가 하한값일때 a접점으로 펌프 on, 수위가 상한값일때 b접점으로 펌프 off입니다. 결국 플로트 스위치가 리미트 스위치 개념입니다. 하지만 리미트스위치는 주로 기계적으로 동작하는 스위치를 지칭합니다. 예를들면 자동문이 다 열리면 리미트 스위치를 동작시켜 문이 더이상 열리지 않는것입니다.

[NiceShotNick]

2번에 대한 답도 하한값 검출인지 상한값 검출인지 따라서 접점이 다릅니다.

[rltkrltk]

감사합니다
