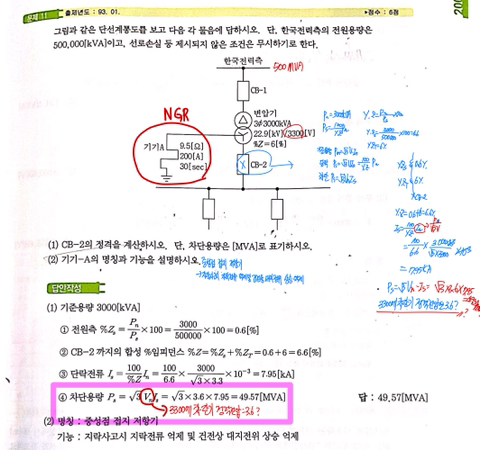

원장님의 해설에서 차단용량 구하실때 3300에 차단기 정격전압은 3.6이렇게 설명하셨는데 기준용량이3300kva일때는 정격전압이 무조건 3.6인거인가요 ?
다음검색
댓글
댓글 리스트-
작성자영푼비빔밥 작성시간 21.07.02 그 표준용량 25.8 170 72.5 362 800 이거 빼구 나머지는 그냥 수전전압에 1.2/1.1곱하시믄 됩니당
-
작성자코리도라수 작성시간 21.07.05 ■ 기준용량: √3 * 공칭전압 * 정격전류
■ 단락용량: √3 * 공칭전압 * 단락전류 = 100/%Z * Pn
■ 차단용량: √3 * 정격전압 * 정격차단전류(=단락전류)
3.3kV 계통에서 차단기 정격전압은 3.6kV 입니다.
각 계통별 차단기 정격전압은 암기사항입니다.
(교재 맨 뒤에 수록된 부록1. 필수암기의 표1. 참고)
