*** 결선도 연습용 - 1. CT-AS -전류계 결선도 2. PT-VS -전압계 결선도

[DoNotWorry]

 // 연습용 - 1. CT-AS -전류계 결선도 2. PT-VS -전압계 결선도

1. CT-AS -전류계 결선도 2. PT-VS -전압계 결선도

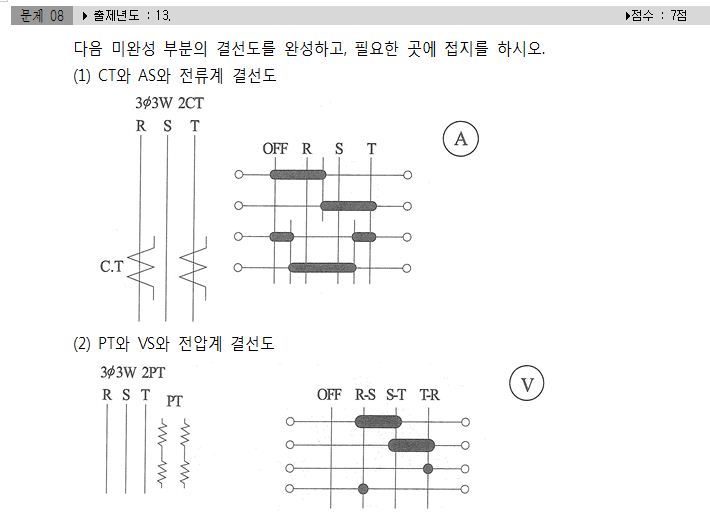

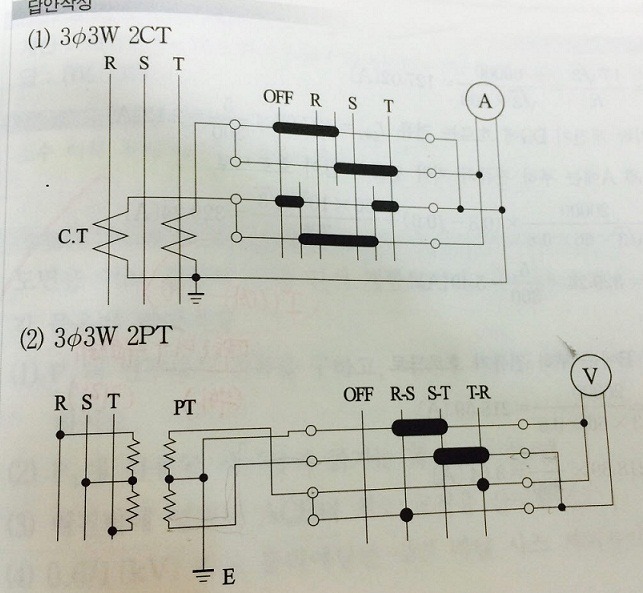

1. CT-AS -전류계 결선도
. off : R-T 단락
. S : 2상 더해서 단락 - 결론은 한점 (CT2차측 접지까지)
. R : R연결* - T단락
. T : T연결* - R단락
2. PT-VS -전압계 결선도
. S 공통잡아야 (기준) + 접지
. R-S : R연결
. S-T : T연결 (되면서 공통T)
. T-R : R연결

(계기용변성기 - 2차측 접지)

** 다른 결선도 연습용을
답글에 올려주시면 감사하겠습니다.

[퐝망태]

암기법 말씀드릴게요

암기
RRTT CACA
STRR VCVC

설명
R상 T상 C콤몬 A전류계 S상 V전압계

결선도
좌측CT쪽 RRTT 우측전류계쪽 CACA
좌측PT쪽 STRR 우측전압계쪽 VCVC
