[전기기사]PLC래더 다이어그램 질문이 있어요

[한국호랑이]

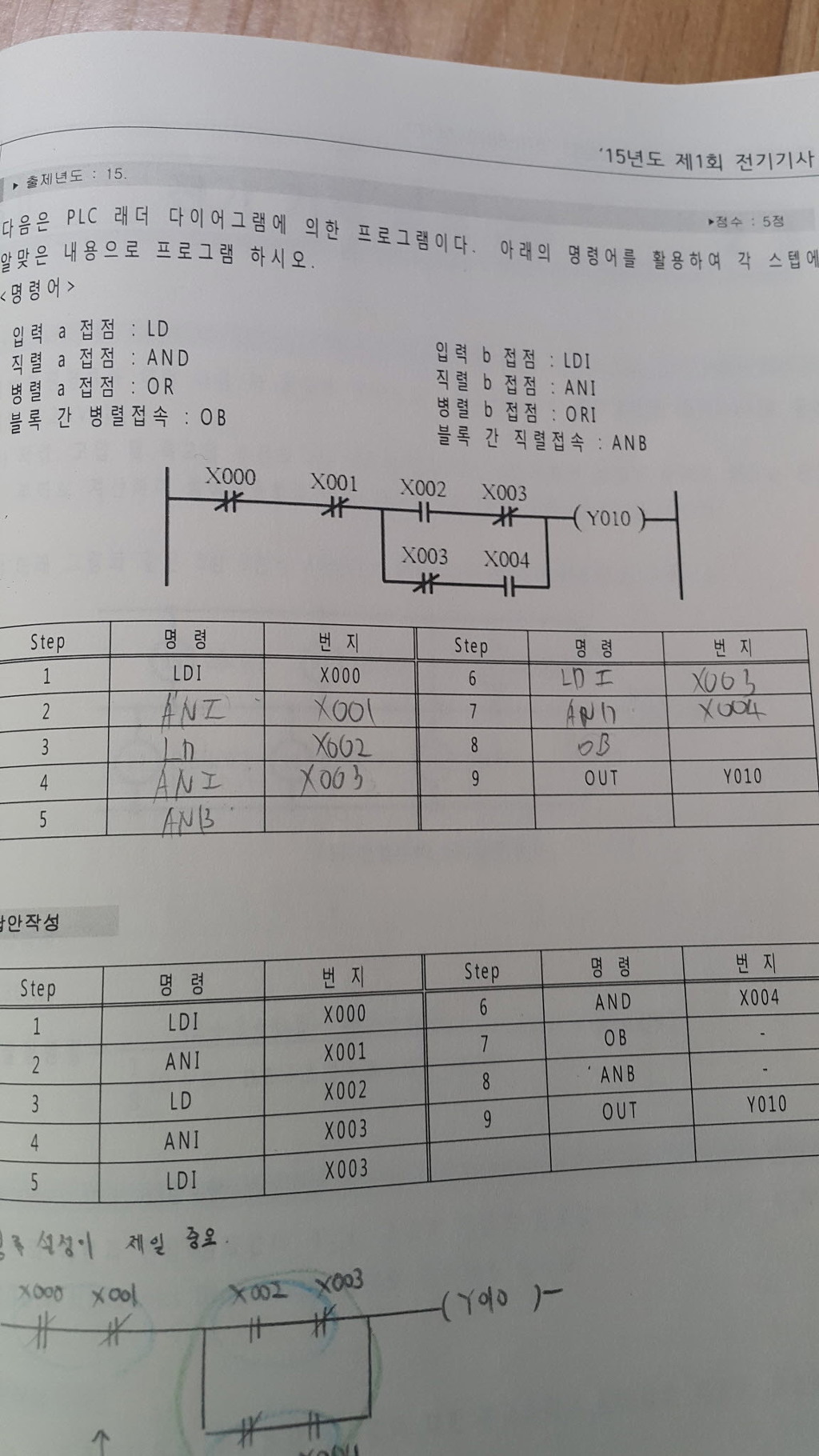

위의 그림처럼 답안은 블록간 직렬 , 병렬 접속을 나중에 정리한 반면 저는 중간중간에 블록간 직렬 , 병렬 명령을 넣었습니다

실제로 과년도 기출 PLC예제에선 저처럼 중간중간에 블록간 직렬,병렬 명령을 넣은 경우도 보았구요

다만 저처럼 중간에 명령을 넣었을 경우엔 오답처리가 되는지 정답처리가 되는지 여부와 저처럼 작성을해도

무방한지 궁금합니다.

[사시랑이]

안녕하세요..답변드립니다.

교재에 있는 것처럼 답해 주시면 좋겠습니다.

X2, X3바의 직렬과 X3바 X4바의 직렬을 병렬 연결한 후 이것과 X0, X1의 직렬을 직렬연결해야 합니다.

적어주신 순서대로 하게 되면,

X3바와 X4직렬이 X01 X1직렬과 X2, X3직렬의 전체 병렬이 되어 버릴것입니다.

[한국호랑이]

이해하였습니다 감사합니다!!
