[전기기사]역률개선 문제 도와주세요

[원전기쟁이]

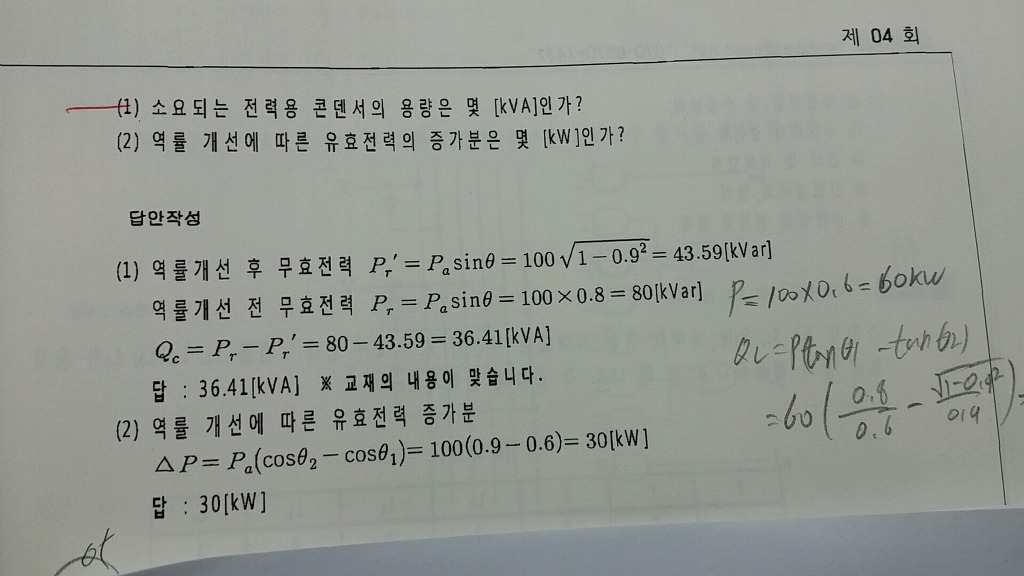

1번 2번이 전부 이해가 잘되지
않네요 쉽게 설명 알려주시면 감사하겠습니다
고수님들

[보드빡셔]

이문제는 그냥 피상전력은 불변이라는 조건으로 역률 개선에 따른 무효분 변화만 계산하믄 되요

[충주파워일등]

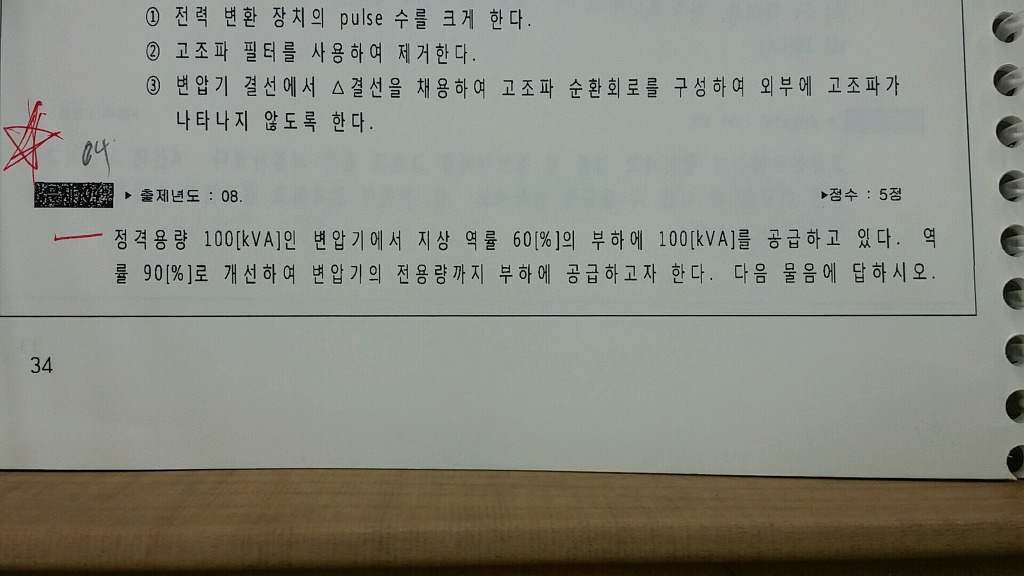

문제에서 변압기 전용량까지 부하에 공급한다가 핵심임..
일반적인 콘덴서 용량 문제는 저런지문이 없는데 위와같은 지문이 있을시는 다르게 풀어야함.
즉, 변압기 전용량까지 부하에 공급한다는것은 100kVA용량을 다 사용하겠다는것임 즉. Pa가 100kVA로 보고 풀어야함
알다시피 일반적으로 역률개선하면 피상전력은 줄어듬. (삼각형그림을 생각해보셈)
하지만 이와같이 전용량까지 부하공급하려면 유효전력을 늘려야 함
피상전력은 역률개선후에도 줄어들지않고 그대로가 됨.

[김세준123]

쉽게말해 변압기에서는 700kva 다 쓰고 싶은데, 역률개선을 하면 무효전력이 감소하면서 부하의 피상전력도 같이 감소 합니다. 역률이 0.9로 개선하면 피상전력이 약505kva가 되요 . 700kva을 다쓰고 싶은데 부하가 필요로하는건 505kva 뿐이니 억지로 먹일수는 없죠. 때문에 기존의 콘덴서 용량 공식으로 구하면안되고
피상전력을 700kva 다쓰면서 역률이 0.9가 되기위한 콘덴서의 용량을 구해야되요
