전선 단면적 구하는 공식에서 (상전압/선전압) 뭘 써야는지 멘붕이네요...

[햩타]

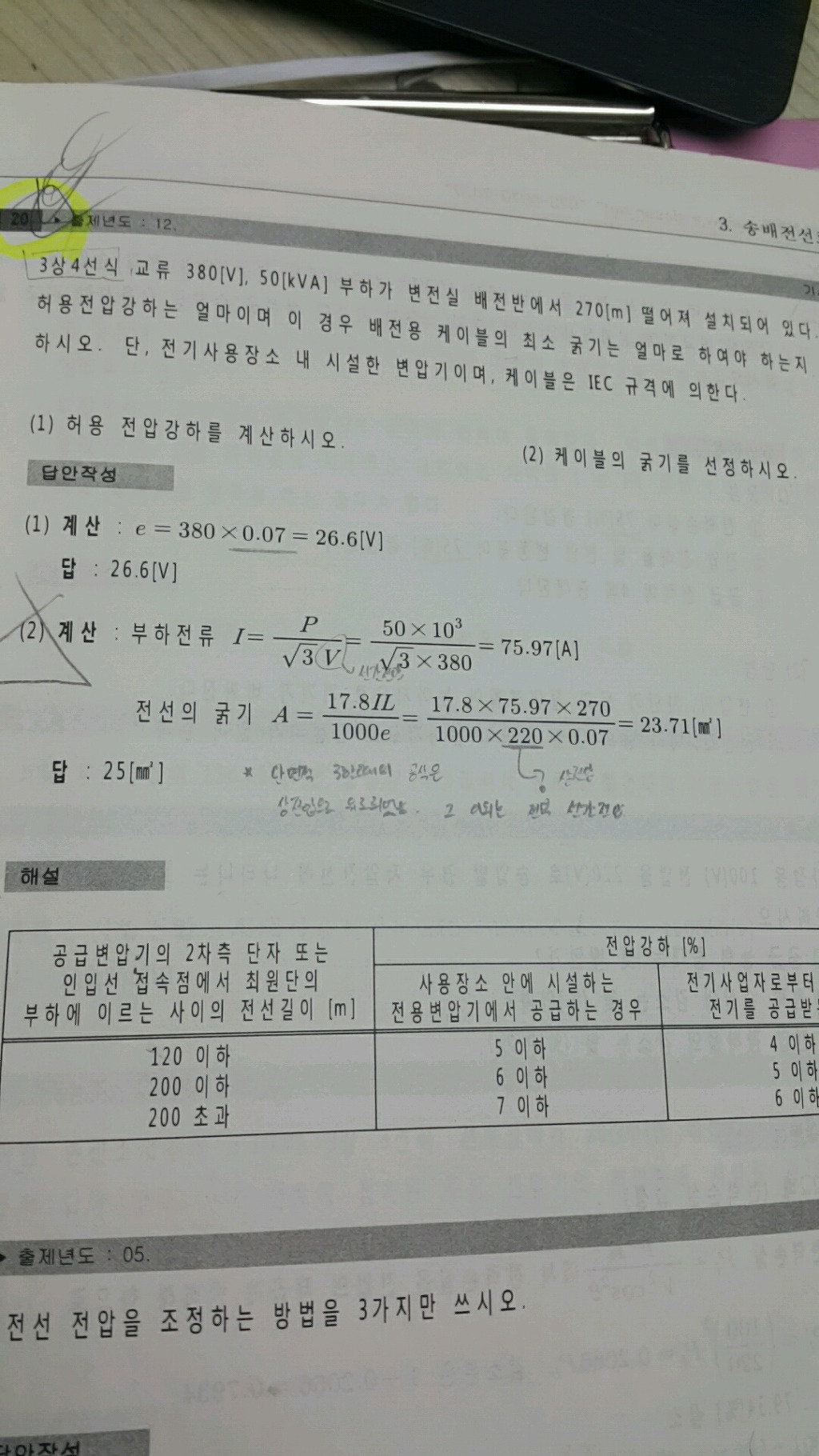

우선 12년도 문제에선 굵기를 구하기 위해 부하전류가 필요한데 부하전류는 '선간전압' 을 이용해서 구한후, 전선 굵기는 '상전압' 을 이용해서 구했습니다.

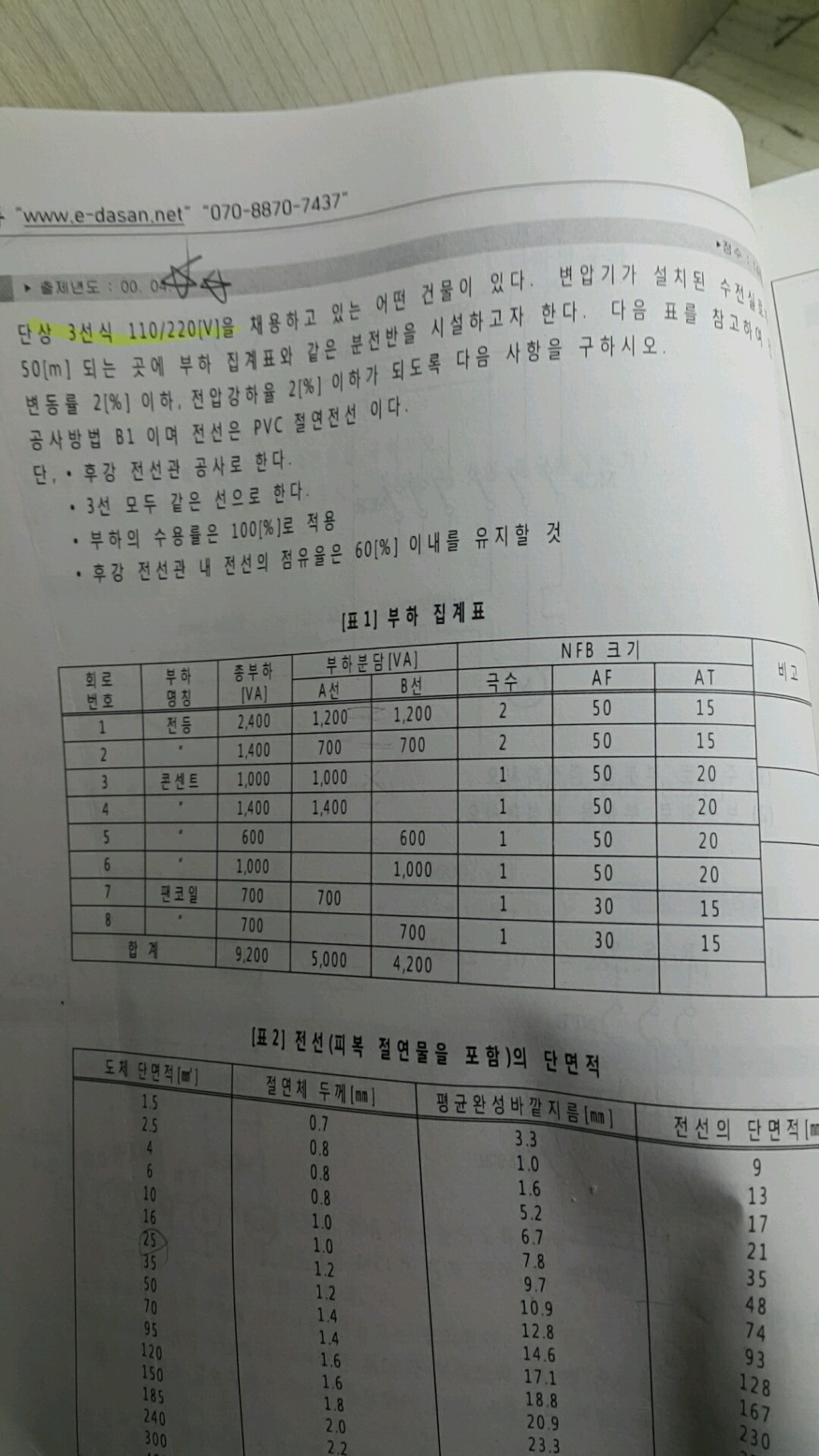

허나 04년도 문제에서 전류도 '상전압', 굵기도 '상전압' 을 이용했네요.

대체 차이가 뭔가요? 12년도 문제는 3상 4선식이고, 04년 문제는 단상 3선식이여서 그런건가요?

[안뇽하세요]

이건 이해하시는게 좋은데.
일단 단면적공식은 무조건 상전압기준입니다.
그럼 1번사진에선 부하는 왜 선간전압으로 했냐. 부하는 선간에 걸려있기 때문이죠.
그림 생각해보세요. 3상4선식 Y결선에서 부하는 선과 선간의 선간전압에 걸려있죠.

2번사진

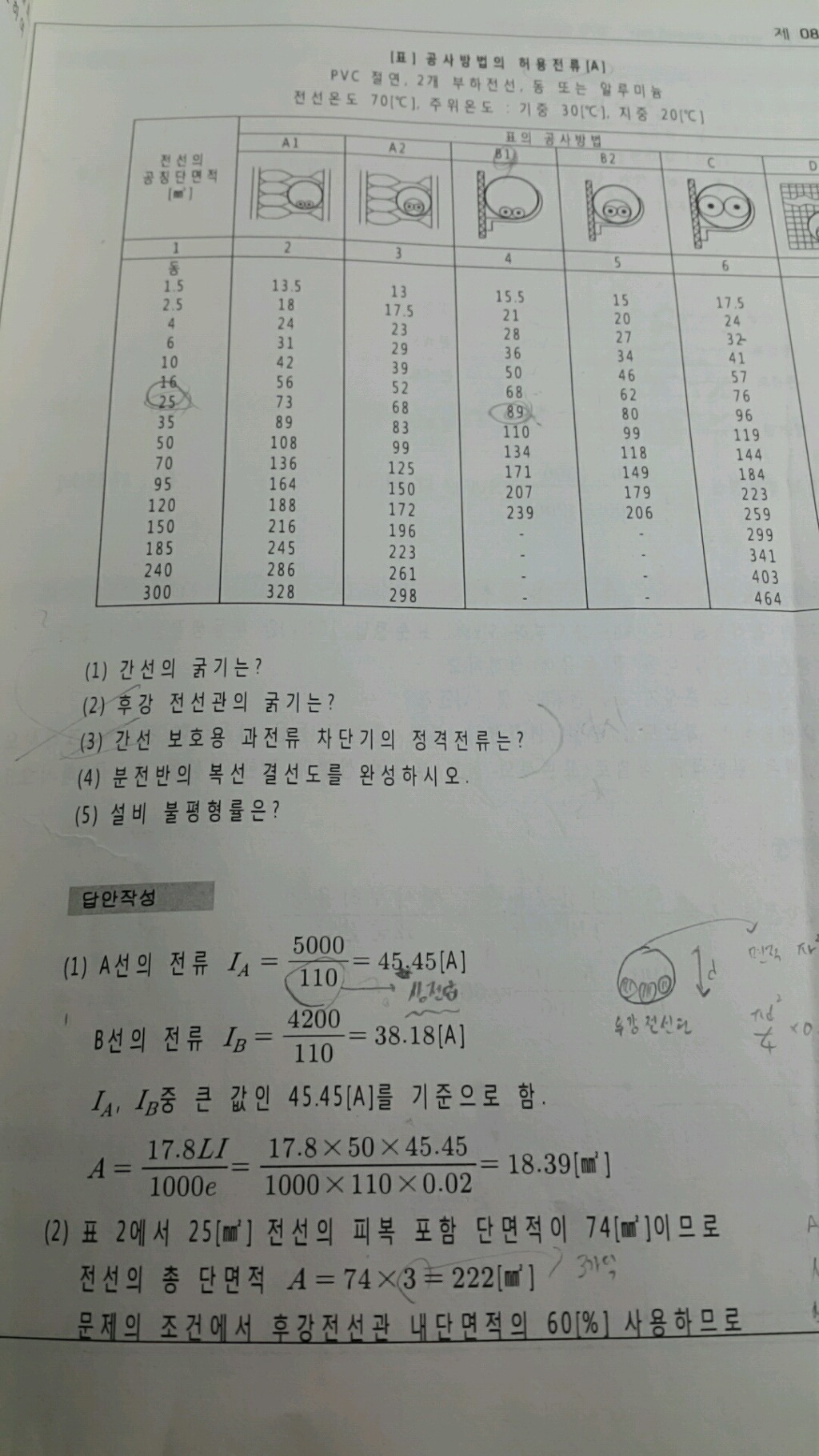

2번사진에서는 왜 상전압으로 둘다 구했냐면 이것도 그림생각해보세요
단상3선식 선이 3가닥 나오고 가운데 중성선이라고 하면 A선의 전류는 위 표에의해서 A과 중성선과의 부하부담 5000VA를 통해 구하기에 상전압(A와 중성선과의 전압 110v)로 A선 전류 구한것이고
단면적공식은 당연히 상전압기준.

[햩타]

감사합니다 이해되네요. 즉 부하가 상에 걸려있는지 선에 걸려있는지에 따라 나뉘는거네요

[안뇽하세요]

햩타 네 저도 맨첨에 이거 몰라서 질문해서 원장님이 부하는 선간에 걸려있다고 하길래 나름 정리해봤습니다.
