전기기사 실기과년도 2권 p84 문제 5번 및 P 575 문제 3번 관련 단산 3선식 복선결선도 질문드리겠습니다.

[목해대권태균]

안녕하세요~ 다산에듀 실기 수강생입니다..

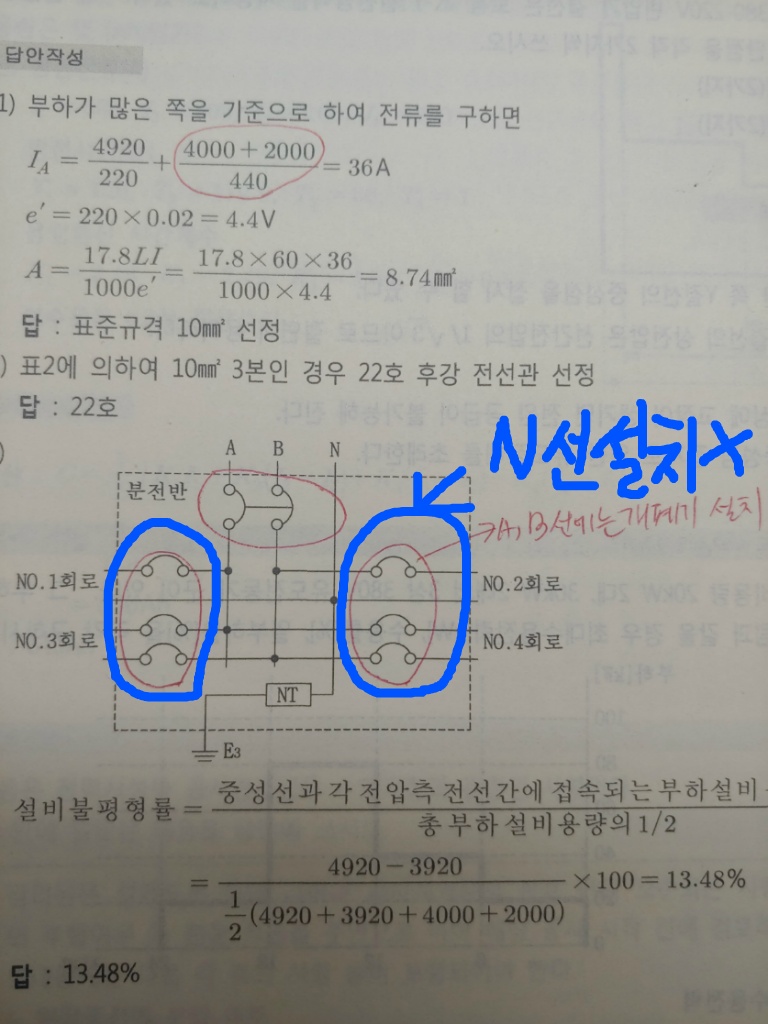

어제 댓글 달아주셨었는데 한가지 해결이 안된 점이 있어 문의드립니다..  첨부된 사진에 부분에

중성선의 개폐기는 생략가능하다고 하셨었는데 질문입니다..

1. 제가 알고 있는 이론에는 단상3선식에 중성선에 퓨즈를 설치하면 안된다. 그 이유는 부하의 불평형으로 소손될 우려가 있어 불평형 방지목적에 시설을 하면 안된다 라고 알고 있습니다. 그렇다면 이 복선결선도의 중성선에 개폐기가 없는 게 이 목적이 아닌가요?

2. 중성선이 곧 접지선이어서 사고시 고장전류가 대지로 빠져야하므로 차단기를 설치를 하면 안된다 라는 개념은 어떤 부분에서 적용이 되는가요?

동영상 강의에서 이 문제를 설명하실 때 N선에는 설치하면 안되죠 라고 당연히 말씀하시는 부분이 단상3선식이어서 부하불평형 방지인 건지 아니면 고장전류가 대지로 빠져나가야 되는데 혹여 차단기가 고장이날 우려로 설치를 안하는 건지 헷갈립니다..

원장님.. 도와주십쇼...

[전국일주]

단상3선식에서 중성선이 먼저
끊어지게되면 여러가지 문제가 발생됩니다.
1. 예를 들면 단상220V의 경우
중성선이 끊어지면 380V가
인가될것이고
2. 전원측보다 중성성, 즉 접지측이
먼저 오픈되었을때, 순간 발생
과전류등이 빠져나갈 경로가
없어지죠...
즉, 님이 말씀하신 경우 모두가
해당된다고 보시면 될듯하네요..

[홍돼지]

단상 3선식인데
380v가 인가될수 있나요?

[전국일주]

홍돼지 그림처럼 우리 가정용 전원의 경우
한전에서 22900v를 받아 380V로
낮추어 사용합니다.
중성선과 380V 한단자와 측정시
220v가 되죠.
즉 선간전압380v를 상전압으로
결선하여 가정용 기기를
연결하죠.
이때 그림에서 보듯이
부하측으로 연결된
중성선을 끊어버리면
상전압이 선간 전압으로
바뀌겠죠 ?
그러니 중성선에는
휴즈가 있거나 상전압보다
먼저 오픈되면 사고가 나겠죠 ?

[홍돼지]

전국일주 단상 3선식이면 380v가 아니라 220/110 아닌가요?

[시나브로^^]

질문1.
해당 내용은 메인 ABN 에서 N에 퓨즈 사용이 금지된것이며,
메인에서 분기된 각 단상 AN, BN 간에서는 해당되지 않습니다. 여기 N의 개폐기는 생략가능합니다.
즉, AN, BN 에서의 N은 부하불평형에의한 것과 무관합니다.

질문2.
AN, BN에서 개폐기 설치해도 됩니다.
생략 가능하다라는 것입니다.
