콘덴서 용량 구할때 공식 질문입니다.

[아미자드]

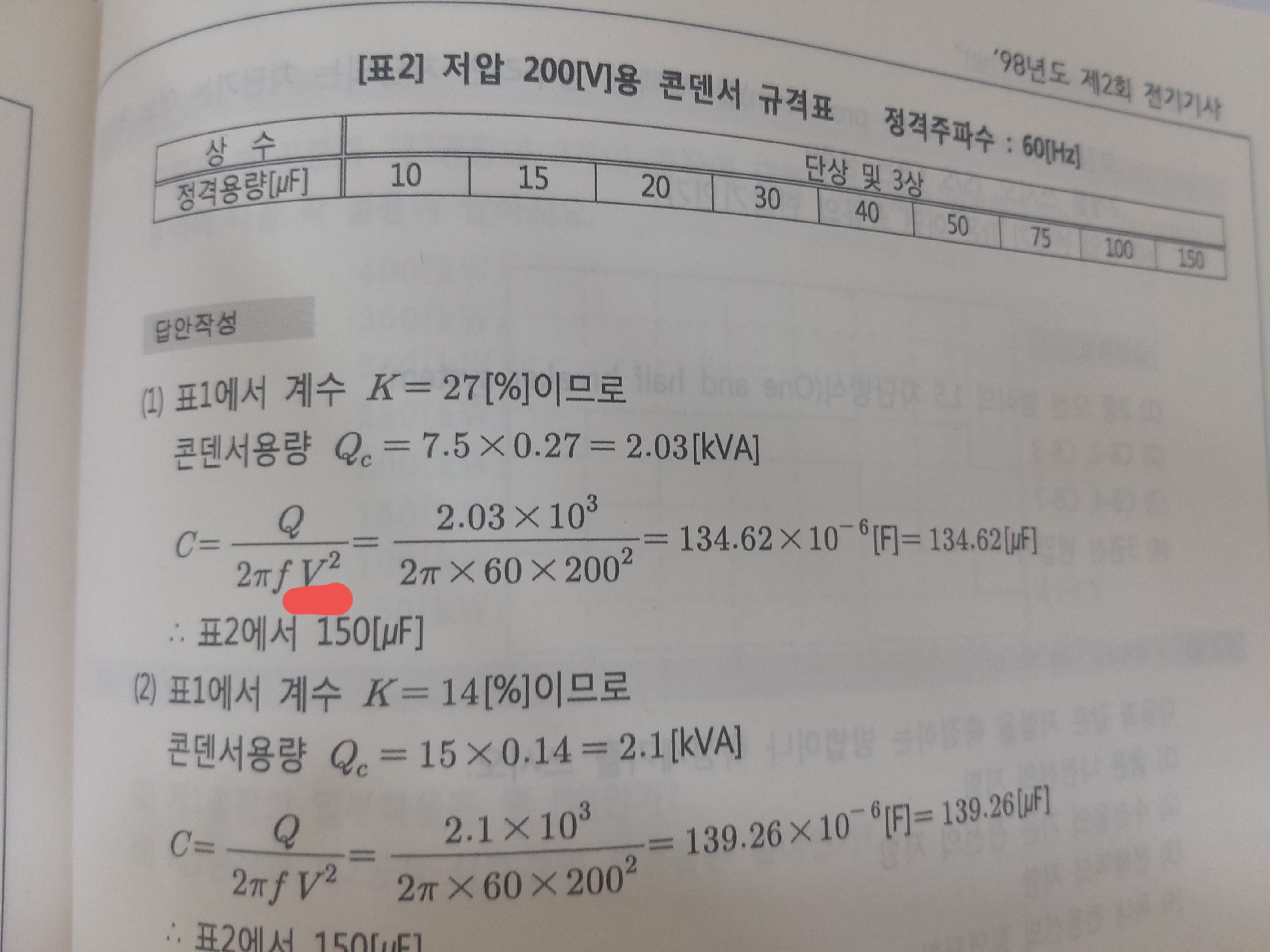

과년도 1권 교재 284페이지 98년도 제 2회 2번 문제입니다.
이재현 원장님의 강의에서 콘덴서의 용량은
Q = wCE^2이라고 하시고 문제에서 주어진 정격전압 200V를 E에 대입해서 풀이해주셨고
교재 풀이에는 E대신 V가 공식에 있습니다.

여기서 E를 V/루트(3)[=200/루트(3)]으로 사용하지않는건지 알고 싶습니다.

[아미자드]

이것은 문제 입니다... 문제에서 3상 콘덴서라 주어져 있는데 이문제의 대지 정전용량을 구하기위한 풀이가
Q = 3wcE^2 인지
Q = wcE^2 인지 알고 싶습니다

[지니정]

칠판에 써놓은것이 잘못된것 같아요. 1상의것으로만 해서 표기된거 같은데 이 문제에선 3상이니 3을 곱해야 할듯 싶네요.
참고로 콘덴서 델타결선시 1선 충전용량식이 Q1=wCE^2고 Q델타=3Q1=3wCE^2입니다.
제가 알기로는 전력용콘덴서는 델타결선임. Qy=1/3Q델타 참고하세요

[아미자드]

답변 감사드립니다
앞으로 3을 곱해서 Q=3wCE^2으로 구하도록 하겠습니다

[전기고문]

설명드리겠습니다. 문제에서 3상 콘덴서의 용량[kVA]을 구하고, 이를 uF 환산해서 구하고, 콘덴서를 선정하라고 했습니다. 지금 이 모든 문제들은 콘덴서 3개를 합친 용량이 아니라, 1개에 대한 용량을 이야기 하고 있는 것입니다. 풀이를 보면 콘덴서 Qc에 관하여 계산을 하였고 그 다음 Qc = wCV^2 이라는 식을 사용하고 있습니다. 이게 무슨말이냐 하면, 델타결선에서 콘덴서 한 개의 용량은 wCE^2 이며 E(상전압) = V(선간전압) 이기 때문에 wCE^2 은 곧 wCV^2이 됩니다. 그래서 교재에 wCV^2 에 대해서 쓴 것도 맞고 이재현 원장님께서 wCV^2에 대해 쓰신 것도 맞는 이야기 입니다,

[전기고문]

무슨 근거로 콘덴서 1개 가지고 이야기 하고 있냐고 하면, 교재에 나와있는 풀이를 근거로 추측하기도 했었지만, 문제에 콘덴서 규격표가 나와있습니다. 일반적으로 부품의 규격이란 부품 1개에 대한 스펙을 나열하지, 부품 3개에 대해 합친 내용을 나열하진 않기 때문입니다.
