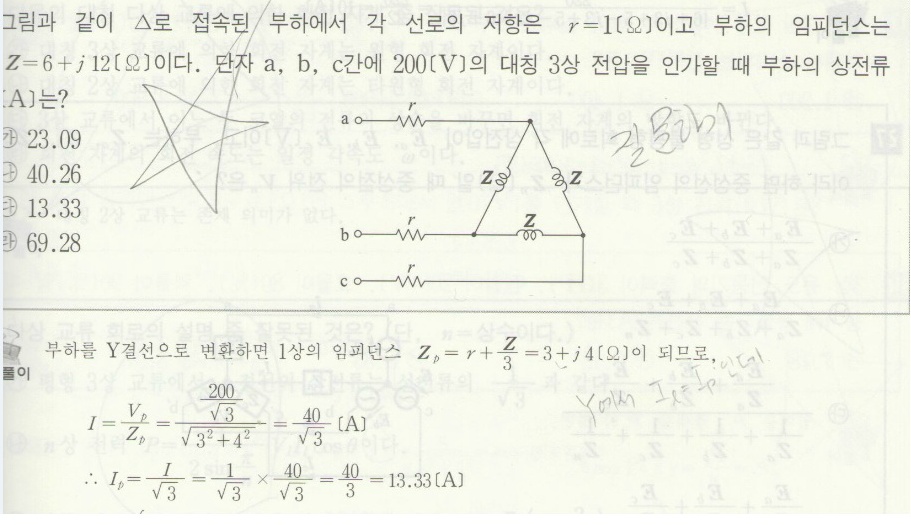

델타 결선을 Y 결선으로 변환하고 상전류를 구하는거 아닌가요???
왜 루트3으로 나눠주는지 모르겠습니다.
다음검색
댓글
댓글 리스트-
작성자사시랑이 작성시간 14.02.20 안녕하세요....답변드립니다.
문제에서 구한 전류 40/루트3은 y결선시 상전류 = y결선시 선전류 입니다.
결론은, 저 회로에서 선에 흐르는 선전류가 40/루트 3 이란 의미입니다.
부하가 y결선이든, 델타결선이든 선전류가40/루트 3 이므로
델타 결선에서 상에 흐르는 전류는 이 값에 루트 3을 나눠줘야 합니다. -
작성자BeyondMyself 작성시간 16.01.05 [스크랩] delta-Y 변환 : Z 같을 경우
1. Y로 변환 (IL=Ip)
Zp = r + Z/3 = 3+j4 = 5
Ip = (200/root3)/Zp = 40/root3 (IL=Ip)
2. delta 로 다시와서
Ip = IL/root3 = (40/root3)/root3 = 13.33 [A]
ㅇ참고 :
Z가 같을 경우
Za = (Zab*Zca) / Zab+Zbc+Zca = Z/3
