질문있어요 전압 3300/105-0-105 뜻이??

[토니1234]

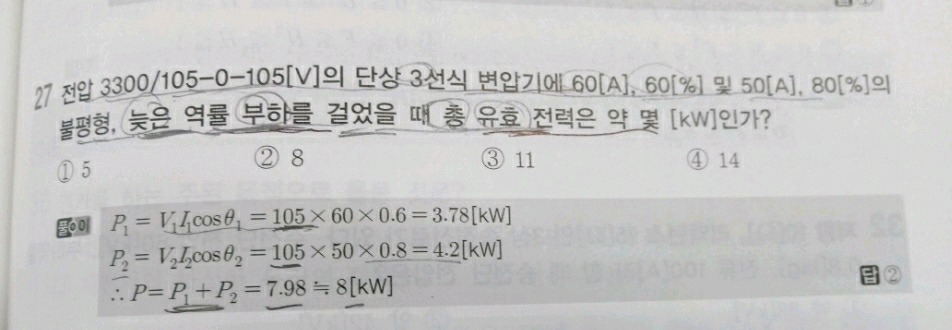

전압 3300/105-0-105 의 의미가 궁금합니다.

[전기기사초보]

제가 보기엔 입력이 3300 일때 부하쪽 전압이 105, 0, 105[V] 인것으로 보입니다.

즉 단상 3선식이므로 선이 3선입니다. 맨 윗 선을 첫번째 선, 2번째선(중선점), 맨 아래 선을 세번째 선 이렇게

표현을 했을때 첫번째 선과 중선점 사이의 전압이 105[V], 3번째 선과 중선점 사이의 전압이 105[V]

그리고 중성점을 0[V]로 잡은 것으로 보입니다. 즉 중성점을 접지한 것과 동일 하다고 볼 수 있다는 것입니다.
