회로이론 문제풀이 이게 맞나요?

[곰지]

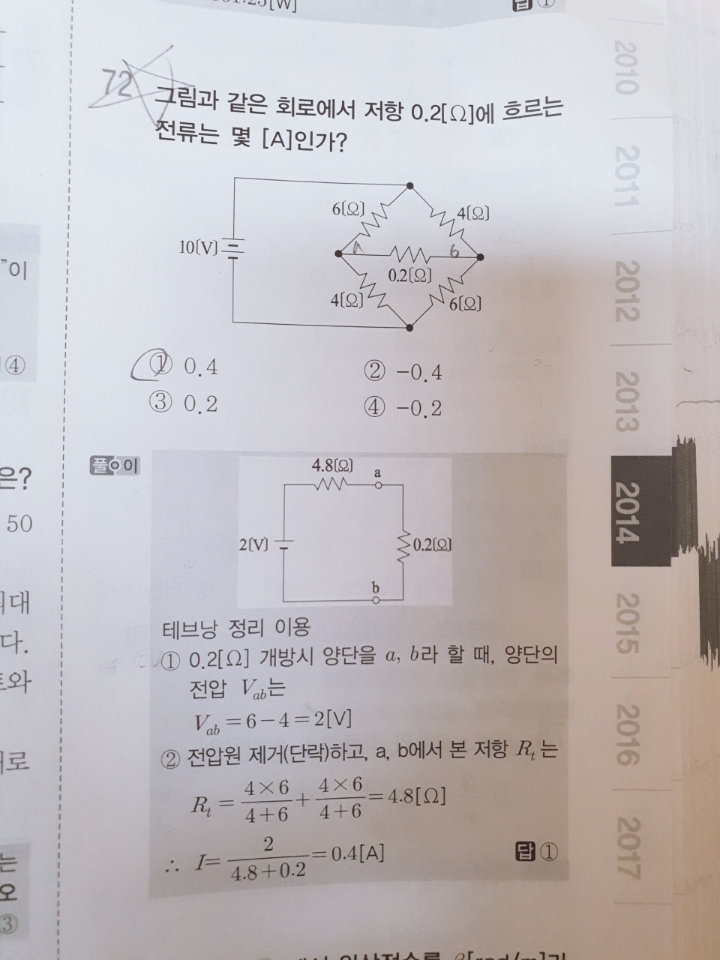

해설에서는 왜 2볼트인지 합성저항이 어떻게 나오는지 자세히 안나와서 올려봐요

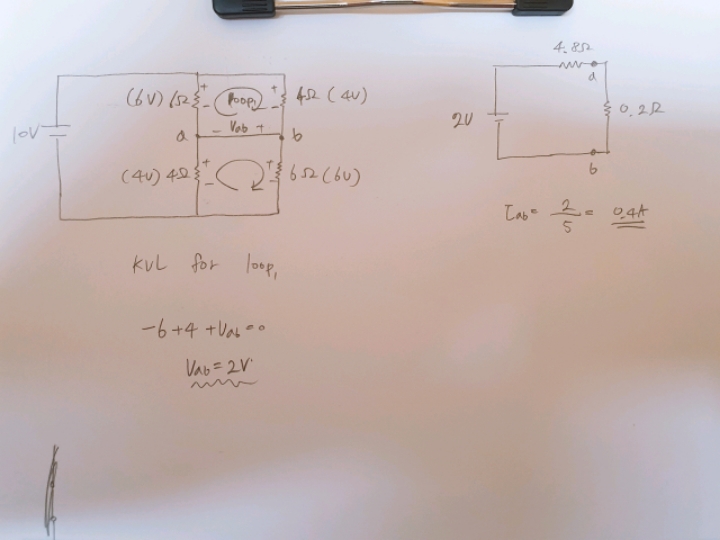

합성저항구할때 풀이 왼쪽 회로에서 ab단자 사이 개방이니까 저 회로에서 그냥 바로 전압원 단락시키고 왼쪽 오른쪽 선이 병련이라 바로 합성저항 구하면 되는건가요?

회로가 꼬아나와서 좀 헷갈리네요 ㅠㅠ

[궁금증해결해주세요]

이문제와 같은 유형 딱 2개있고 나오면 똑같이 나와요
전압이 저항이랑 비례하니까 6옴엔 6볼트, 4옴엔 4볼트가 걸리고 이 전압차 2볼트가 0.2옴에 걸림
그 다음 합성저항을 구하면 6옴과 4옴이 병렬, 4옴과6옴이 병렬 이 두 묶음이 직렬이됨
이렇게 구한 합성저항과 0.2옴이 직렬, 전류를 구하면 0.4암페아

결론은 그냥 이렇게 구하는거라고 방법만 숙지하시면 되요 답만 외우시던가요 깊이들어가면 다른 문제 놓칩니다

[시나브로^^]

해당 문제는 테브낭 등가회로를 이용하여 풀이한 문제입니다.
테브낭 전압이 2V이고, 테브낭 등가 저하이 4.8옴이 되는 문제입니다.
테브낭 정리를 공부하신 후 다시 문제를 풀어보시기를 권장합니다.
