내분권 가동복권 발전기 질문있습니다!!

[갓종인인]

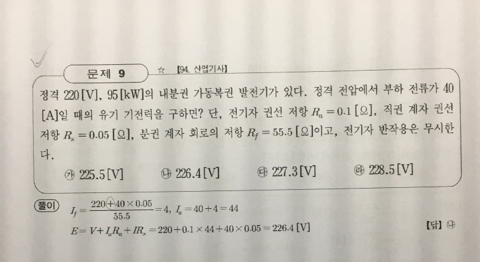

위 문제에서 계자전류 구할때 전압이 왜 저렇게 되는건지 이해가 안됩니다,,,V가 들어가야 하는게 아닌건가요???

[시나브로^^]

내분권 발전기의 구조를 아셔야 합니다.
아래의 사진과 같은 회로가 되며, 발전기이므로 단자전압보다 유기기전력이 크게되므로,
Rf에 걸리는 전압은 단자전압 + 직권계자에 걸리는 전압 으로 됩니다.
